Газовое оборудование Elektrogas — функциональные решения для промышленных систем

Elektrogas — промышленное газовое оборудование, применяемое в системах подачи, регулирования и безопасного отсечения газообразного топлива. Компоненты применяются в газовых рампах, горелках, теплогенераторах, печах и котельных установках для управления потоком природного газа, СУГ или воздуха. Работоспособность системы определяется герметичностью, быстродействием, стабильностью давления и связью с автоматикой безопасности.

Номенклатура оборудования

В газовой линии Elektrogas выполняет фильтрацию, стабилизацию давления, автоматическое отсечение потока и контроль давления. Состав узла определяется мощностью, расходом, категорией газа, потерями давления и алгоритмом автоматики. К основным группам оборудования относятся:

• электромагнитные запорные клапаны для дистанционного управления подачей газа,
• регуляторы давления для поддержания заданного давления после регулирующего органа,
• газовые фильтры для задержания механических загрязнений,
• реле давления для контроля предельных значений газа или воздуха,
• ручные и автоматические клапаны для рабочего и аварийного отсечения,
• элементы газовых рамп и устройства контроля, включаемые в защитные цепи.

Ключевые технические параметры

При проектировании учитывают гидравлическую, механическую и электрическую совместимость компонентов. Недостаточная пропускная способность увеличивает потери давления, а неверный диапазон регулирования нарушает работу горелки. Для инженерного расчёта существенны:

• номинальный диаметр и тип резьбового либо фланцевого присоединения,
• допустимое рабочее давление и диапазон контролируемого давления,
• пропускная способность и гидравлическое сопротивление,
• напряжение питания катушки электромагнитного клапана,
• время открытия и закрытия исполнительного органа,
• рабочий температурный диапазон,
• степень защиты корпуса,
• допустимое направление потока и монтажное положение,
• совместимость с применяемой газовой средой,
• характеристики контактов реле давления и вспомогательных устройств.

Особенности конструкции

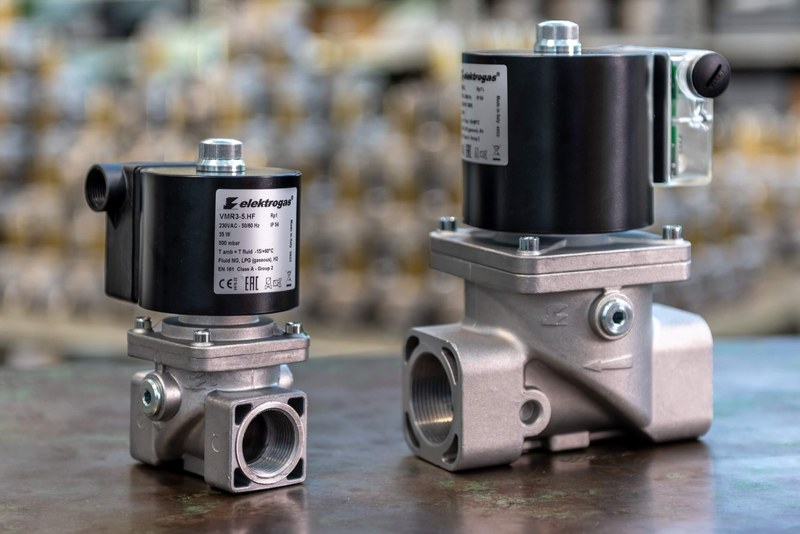

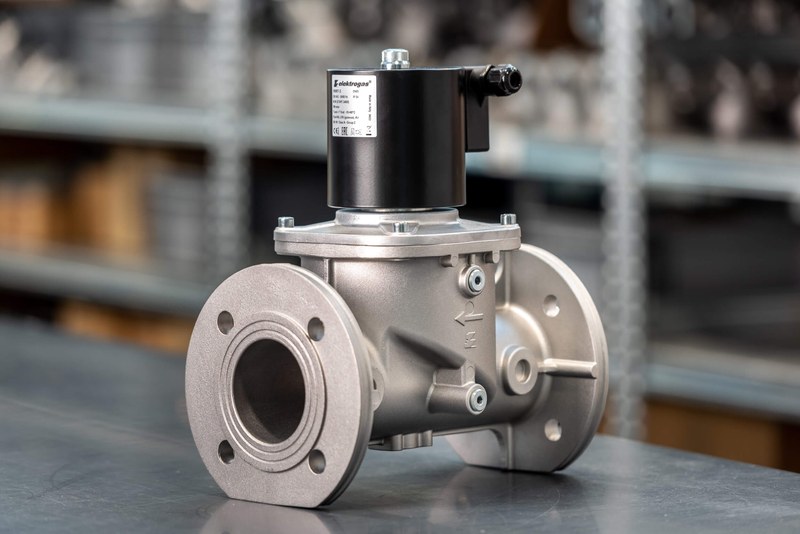

Газовые клапаны Elektrogas перекрывают поток запорным элементом, связанным с электромагнитным или механическим приводом. Корпус воспринимает давление, седло и уплотнение образуют герметичную пару, возвратная пружина задаёт безопасное положение затвора. В нормально закрытых исполнениях исчезновение управляющего напряжения вызывает автоматическое перекрытие потока, что соответствует логике аварийного останова. Регулятор давления включает мембрану, задающую пружину, клапанный узел и каналы передачи давления. Изменение давления после регулятора воздействует на мембрану, изменяя положение клапана и проходное сечение. Фильтр содержит сменный фильтрующий элемент, установленный до чувствительной арматуры. Реле давления преобразует достижение настроенного порога в переключение электрического контакта и формирует дискретный сигнал для автоматики.

Принцип работы

После команды на пуск автоматика проверяет защитные цепи и разрешающие сигналы. При допустимых параметрах открываются отсечные клапаны. Электромагнитный привод перемещает затвор, обеспечивая поступление газа к горелке. При исчезновении питания, аварийном сигнале или выходе давления за разрешённые пределы клапан возвращается в закрытое положение. Регулятор компенсирует изменение входного давления и расхода, удерживая выходной параметр в установленном диапазоне. Реле давления выполняет пороговый контроль и при достижении точки срабатывания изменяет состояние контактной группы. Фильтр ограничивает попадание загрязнений на седла, мембраны и каналы, от состояния которых зависит герметичность и точность работы линии.

Интеграция в газовые рампы

Газовая рампа представляет собой последовательность связанных устройств. По направлению потока могут устанавливаться ручной запорный орган, фильтр, регулятор, реле давления и один или два автоматических отсечных клапана. Между компонентами предусматривают точки измерения давления и соединения для контроля системы. При компоновке учитывают:

• направление движения газа согласно маркировке корпуса,
• доступность фильтра и регулировочных узлов для обслуживания,
• отсутствие трубопроводных нагрузок на корпуса арматуры,
• герметичность резьбовых и фланцевых соединений,
• соответствие электропитания параметрам катушек и контактных групп,
• расположение контрольных точек до и после регулирующих устройств,
• возможность безопасного отключения участка при обслуживании.

Области применения

Оборудование Elektrogas применяют там, где подача газа сочетается с автоматическим регулированием и защитным отключением. Безопасность обеспечивается согласованной работой всех компонентов, поскольку неправильная настройка одного элемента изменяет режим всей газовой линии. Основные направления применения:

• промышленные и коммерческие газовые горелки,
• водогрейные и паровые котельные установки,
• воздухонагреватели и теплогенераторы,
• печи и сушильное оборудование,
• газовые рампы,
• системы подготовки и подачи топлива к горелочным устройствам,
• автоматизированные линии с контролем минимального и максимального давления.

Таким образом, оборудование Elektrogas образует комплекс газовой арматуры для отсечения, регулирования, фильтрации и контроля параметров топлива. Оно применяется в автоматизированных газовых линиях, где устройства выполняют разграниченные функции и работают в общей системе безопасности. Компания «Олниса» осуществляет поставку промышленного оборудования Elektrogas для газовых рамп, теплотехнических установок и технологических систем.
