Клапан ESBE 125 — стабильная работа систем отопления и охлаждения

ESBE 3F 125 представляет собой трехходовой поворотный клапан крупного типоразмера, предназначенный для регулирования температуры и распределения потоков теплоносителя в гидравлических контурах. Устройство применяется в отопительных и технологических установках, где требуется изменять соотношение между горячим и охлажденным потоками при большом расходе. Конструкция рассчитана на работу в автоматизированных узлах и допускает соединение с электрическим приводом. Для эксплуатации принципиальны пропускная способность, гидравлическое сопротивление и соответствие присоединительных размеров трубопроводу.

Гидравлическая функция

ESBE 3F 125 управляет потоками внутри водяного контура. В смесительной схеме два потока с различной температурой объединяются в один выходной, а положение затвора определяет их доли в общем расходе. В распределительной схеме входящий поток направляется между двумя ветвями в требуемой пропорции. Такая схема позволяет регулировать температуру подачи, стабилизировать режим теплообменника, ограничивать температуру обратной воды или реализовывать погодозависимое управление.

Технические характеристики

При проектировании узла учитывают параметры клапана и характеристики контура, поскольку фактический режим определяется расходом, перепадом давления и температурой теплоносителя:

• тип арматуры — трехходовой поворотный регулирующий клапан,
• условный проход — DN125,
• основная функция — смешение или распределение потока,
• рабочая среда — вода и совместимые с материалами клапана теплоносители,
• принцип регулирования — изменение проходного сечения поворотом внутреннего элемента,
• присоединение к трубопроводу — фланцевое,
• управление — ручное либо автоматическое при установке совместимого электропривода,
• критерий выбора — требуемая пропускная способность при допустимом перепаде давления.

Особенности конструкции

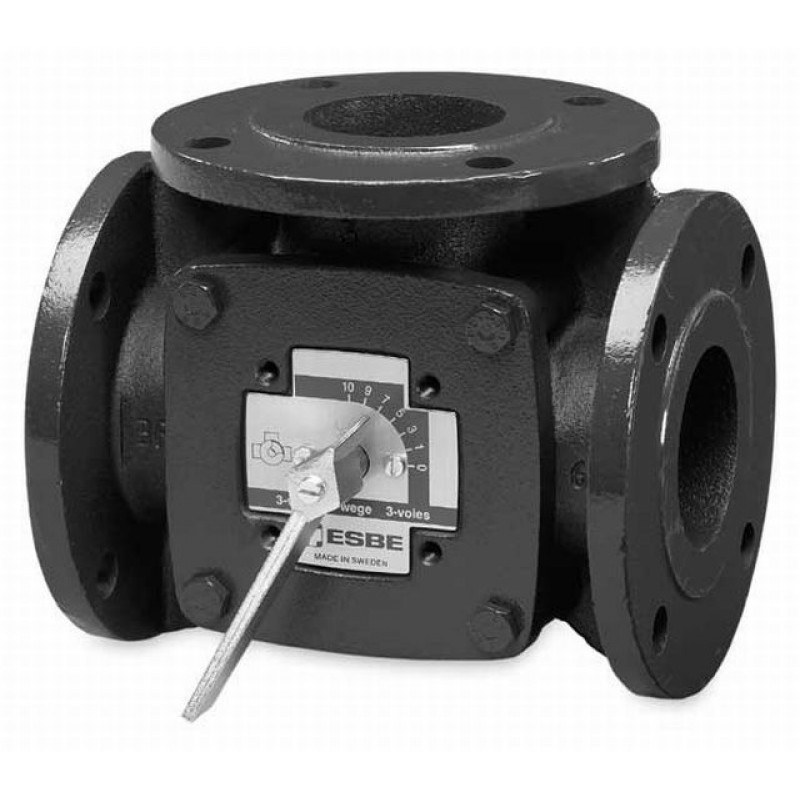

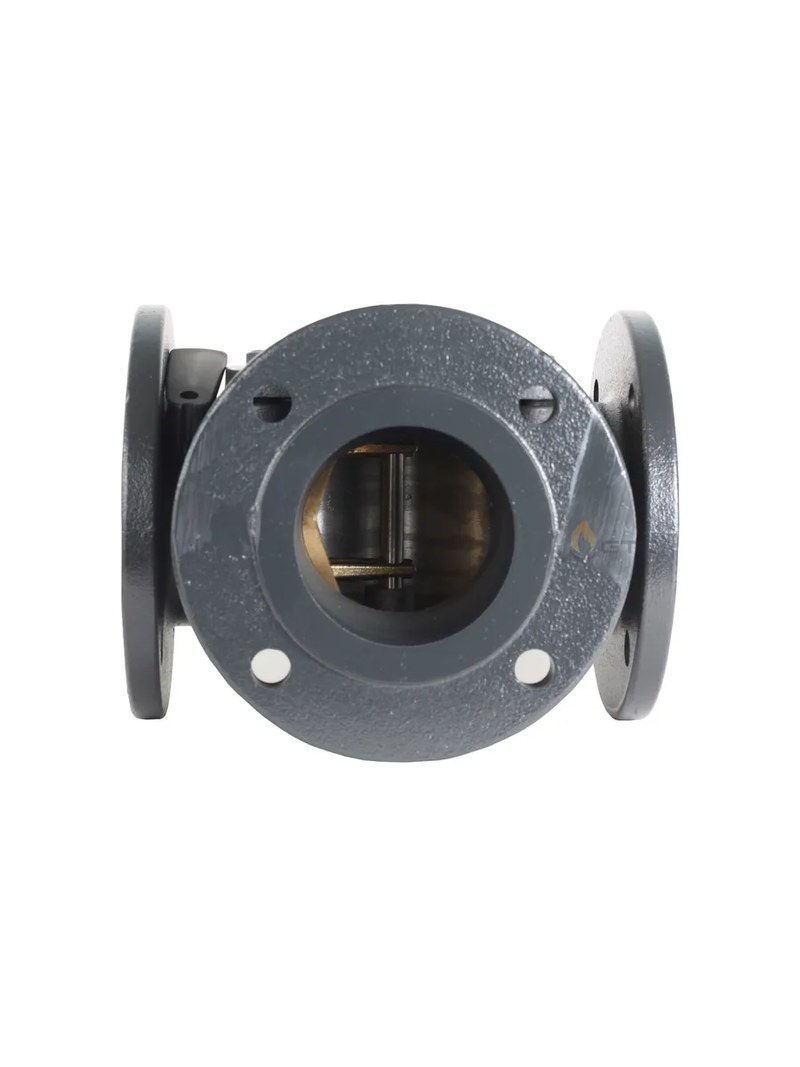

Корпус ESBE 3F 125 рассчитан на включение в трубопровод большого диаметра и воспринимает нагрузки от давления рабочей среды. Три патрубка формируют гидравлические каналы, внутри которых установлен поворотный регулирующий орган. При изменении его углового положения проходные сечения между каналами перераспределяются без осевого перемещения штока. Такая кинематика обеспечивает последовательное изменение расхода и допускает управление электроприводом. Вал выведен наружу через уплотнительный узел и передает крутящий момент от ручного механизма или привода. Фланцевое исполнение формирует разъемное соединение с магистральным трубопроводом. При выборе привода учитывают требуемый крутящий момент, напряжение питания и вид управляющего сигнала. Соосность привода и вала должна сохраняться после монтажа, а трубопровод не должен передавать на корпус нагрузки от перекоса фланцев.

Принцип работы

Поворот внутреннего элемента изменяет гидравлическую связь между тремя портами. В режиме смешения увеличение доли горячей воды повышает температуру общего потока, а увеличение доли холодного снижает ее. В автоматизированной системе датчик измеряет регулируемый параметр, контроллер сравнивает его с уставкой и формирует команду электроприводу. Привод изменяет угол вала, после чего перераспределяется расход по каналам. Регулирование продолжается до достижения заданного температурного состояния. В распределительной схеме общий поток поступает к клапану и делится между двумя направлениями. Такой режим используют для перераспределения расхода между теплообменниками, байпасной и основной линиями. Если проект требует аварийного или ремонтного отсечения среды с заданной герметичностью, предусматривается отдельная запорная арматура.

Области применения

ESBE 3F 125 применяют в системах со значительным расходом теплоносителя, где требуется плавное гидравлическое регулирование:

• центральные и автономные тепловые пункты,
• котельные установки и контуры распределения тепловой мощности,
• системы водяного отопления производственных зданий,
• узлы регулирования температуры подачи,
• первичные и вторичные контуры теплообменников,
• схемы поддержания требуемой температуры обратной воды,
• контуры с байпасным перераспределением расхода,
• технологические системы с циркуляцией нагретой или охлажденной воды.

Монтаж и эксплуатационные требования

Перед установкой проверяют соответствие DN125 расчетному расходу, направление потока и возможность размещения привода. Фланцы должны быть соосны, а прокладки — соответствовать температуре, давлению и составу теплоносителя. Болтовые соединения затягивают равномерно, исключая перекос корпуса. Окалина, песок и твердые частицы способны ухудшить движение регулирующего органа и повредить рабочие поверхности, поэтому трубопровод перед вводом оборудования промывают. При загрязненной среде перед регулирующей арматурой предусматривают фильтрацию. При наладке проверяют полный ход клапана, направление вращения и реакцию температуры на изменение положения затвора. Нестабильное регулирование может быть связано с завышенной пропускной способностью, размещением датчика или недостаточным перепадом давления. Корректно рассчитанный клапан должен использовать значимую часть диапазона хода, а не работать преимущественно около крайнего положения.

Таким образом, ESBE 3F 125 является трехходовым регулирующим клапаном для гидравлических систем с крупным расходом теплоносителя. Его работа основана на поворотном перераспределении проходных сечений, что позволяет реализовать смешение или разделение потоков и использовать устройство в автоматизированных тепловых контурах. Фланцевое исполнение, возможность приводного управления и ориентация на плавное регулирование делают клапан применимым в тепловых пунктах, котельных и технологических системах. При проектировании учитывают пропускную способность, перепад давления, схему подключения, параметры привода и качество монтажа. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE для инженерных и производственных систем.
