Контроллер EVCO Kilo — точное управление температурными режимами оборудования

EVCO c-pro 3 kilo представляет собой семейство программируемых контроллеров для автоматизации холодильного и климатического оборудования. Платформа рассчитана на координацию компрессоров, вентиляторов, насосов, клапанов, датчиков и исполнительных устройств. Архитектура ориентирована на щитовую автоматику и допускает построение распределенной системы.

Технические характеристики

Ключевые свойства платформы определяют ее применение в холодильных машинах и системах кондиционирования:

• программируемая логика управления технологическими процессами,
• исполнения со встроенным интерфейсом оператора и без дисплея,
• графический LCD-дисплей либо специализированный дисплей в зависимости от версии,
• шестикнопочное управление в исполнениях со встроенной панелью,
• развитая система дискретных и аналоговых входов и выходов,
• возможность построения модульной и расширяемой сети устройств,
• интерфейсы RS-485, CAN и USB в предусмотренных конфигурациях,
• поддержка интеграции с внешними компонентами автоматизации,
• драйвер униполярного шагового электронного расширительного клапана в отдельных версиях,
• монтаж на DIN-рейку внутри электротехнического шкафа,
• разработка прикладного ПО в среде UNI-PRO 3.

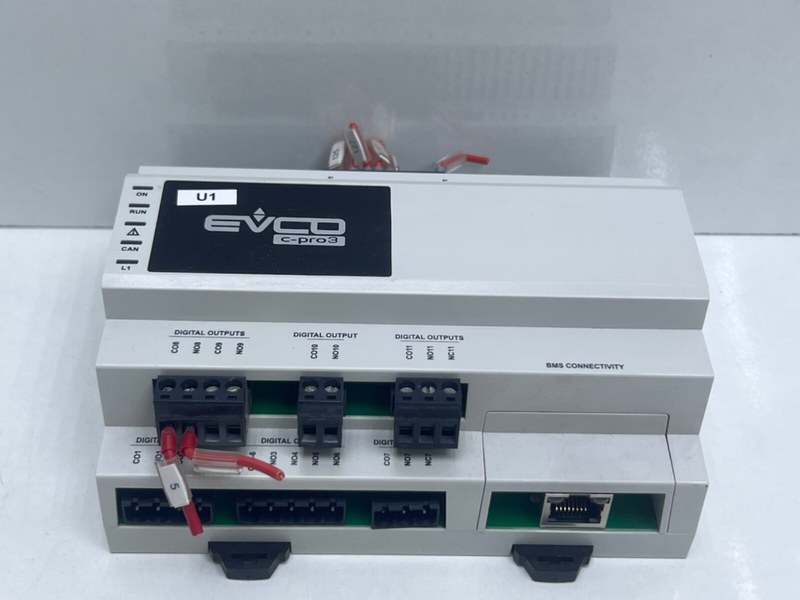

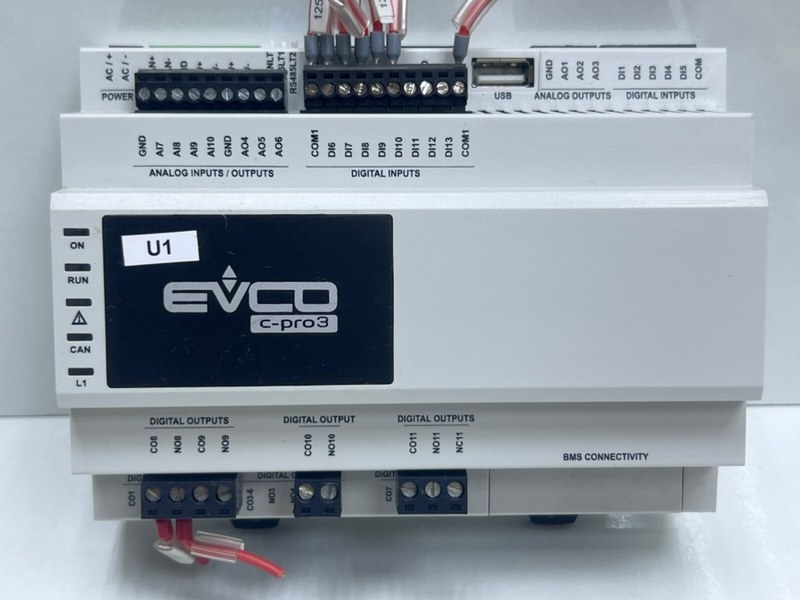

Контроллер выполнен как щитовой электронный модуль для установки в электрической панели. DIN-реечное крепление упрощает компоновку с защитной и коммутационной аппаратурой. Исполнения с локальным интерфейсом отображают технологическую информацию и позволяют изменять параметры. Версии без дисплея применяются при вынесенном терминале или центральном управлении. Модульная концепция позволяет разделять функции между главным контроллером и расширениями.

Принцип работы

После подачи питания контроллер выполняет прикладную программу, циклически опрашивает входы и сопоставляет текущие значения с условиями алгоритма. Сигналы датчиков преобразуются в технологические переменные, после чего логика определяет состояние выходов. В холодильной установке это может включать запуск компрессора, регулирование вентиляторов, управление насосами, оттайкой, аварийной сигнализацией и электронным расширительным клапаном. В системе кондиционирования аналогичный принцип применяется для поддержания температуры, давления и влажности. Алгоритм может учитывать блокировки, задержки, пороги, аварийные состояния и очередность включения оборудования. Коммуникационная часть c-pro 3 kilo предназначена для распределенных систем управления. Интерфейсы RS-485 и CAN применяются для обмена с совместимыми устройствами и периферийными узлами, USB — для предусмотренных операций локального взаимодействия. Набор портов зависит от исполнения, поэтому конфигурацию контроллера согласуют с топологией сети. Прикладное ПО создается в среде UNI-PRO 3: инженер формирует алгоритм, связывает переменные с физическими каналами и задает реакции на штатные и аварийные события. Программируемая архитектура позволяет адаптировать платформу к различным машинам.

Работа с сигналами

Входные каналы получают информацию от температурных датчиков, преобразователей давления, дискретных контактов защиты и реле состояния. Выходы передают команды на контакторы, клапаны, вентиляторы, насосы и вспомогательные цепи. В отдельных исполнениях электронный расширительный клапан управляется через встроенный драйвер униполярного шагового двигателя. Его регулирование включается в общий алгоритм, что позволяет синхронизировать холодильный контур с логикой машины и централизованно обрабатывать блокировки и аварии.

Области применения

EVCO c-pro 3 kilo применяется там, где требуется программируемое управление несколькими взаимосвязанными функциями:

• холодильные агрегаты и компрессорные установки,
• чиллеры и тепловые насосы,
• коммерческие системы кондиционирования,
• вентиляционные установки,
• машины с электронными расширительными клапанами,
• шкафы автоматики холодильного и климатического оборудования,
• распределенные HVAC/R-системы с сетевым обменом,
• установки с расширяемым количеством каналов ввода-вывода.

Таким образом, EVCO c-pro 3 kilo является программируемой платформой для автоматизации холодильных и климатических установок, объединяющей обработку входных сигналов, управление исполнительными механизмами, сетевой обмен и прикладную логику. Модульная архитектура позволяет применять контроллер в системах различной сложности, а варианты пользовательского интерфейса обеспечивают локальное либо распределенное управление. Расширяемая структура ввода-вывода и коммуникационные возможности делают серию пригодной для HVAC/R-систем. Компания «Олниса» осуществляет поставку промышленного оборудования EVCO, включая программируемые контроллеры и совместимые компоненты автоматизации.
