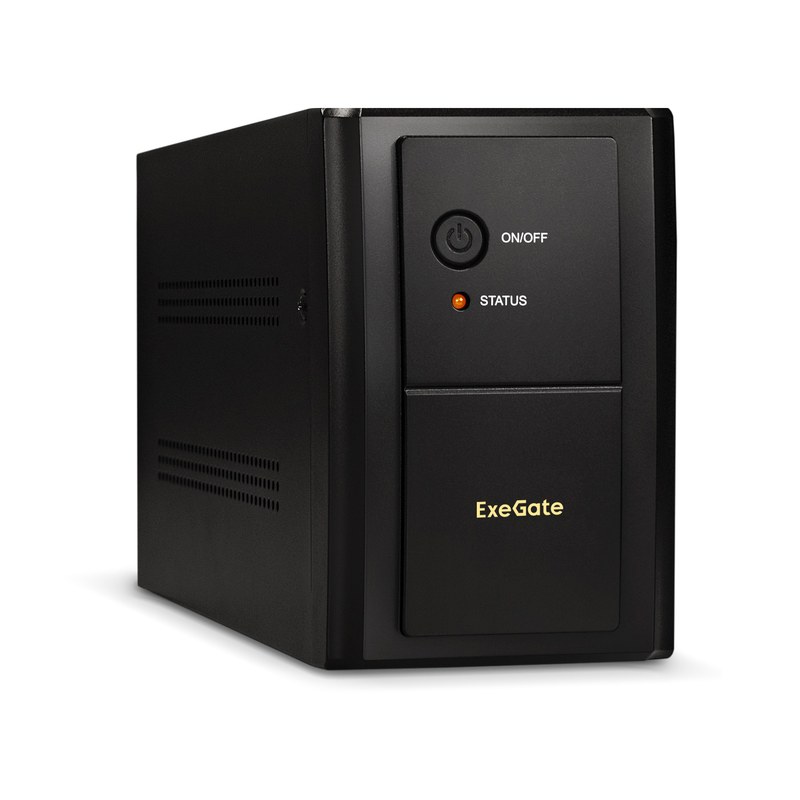

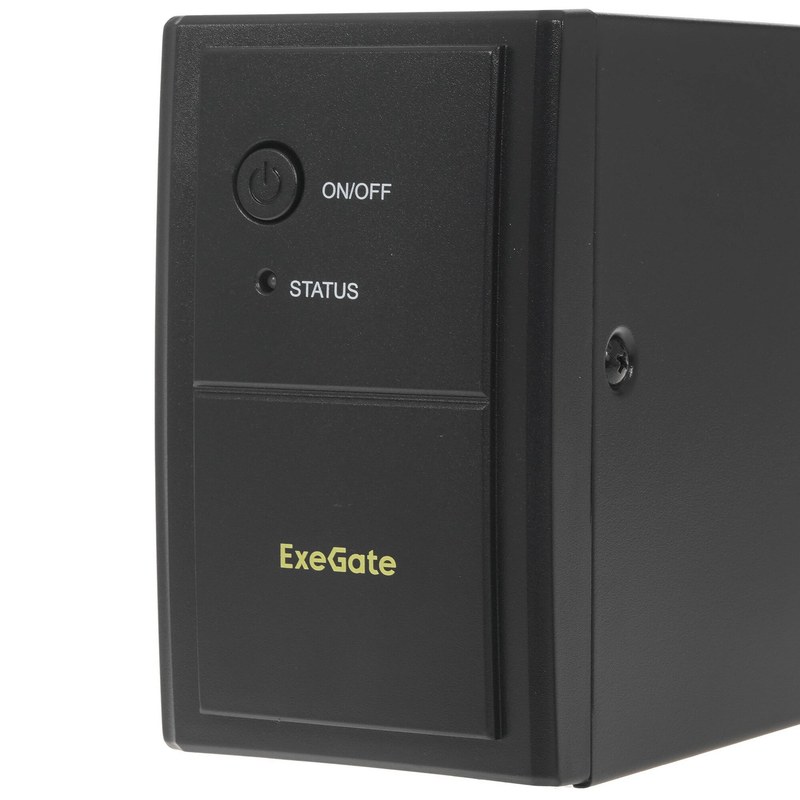

ИБП ExeGate SpecialPro UNB-800 EP285604 — надежная защита оборудования от сбоев электросети

ExeGate SpecialPro UNB 800 — линейно-интерактивный источник бесперебойного питания для защиты электронного оборудования от отклонений напряжения и кратковременных отключений однофазной сети. Полная мощность модели составляет 800 ВА, что позволяет применять его с компьютерным, сетевым и управляющим оборудованием. Архитектура сочетает автоматическую стабилизацию входного напряжения и резервное питание от аккумулятора. Переход на инвертор выполняется при выходе сетевых параметров за допустимый диапазон или полном исчезновении питания, что сокращает число циклов батареи при обычных отклонениях сети.

Технические характеристики

Рабочие параметры ExeGate SpecialPro UNB 800 определяют электрическую совместимость источника с нагрузкой. Для инженерной оценки учитываются мощность, тип схемы, параметры аккумуляторного контура и способ подключения потребителей:

• активная мощность — до 480 Вт,
• архитектура — line-interactive с автоматической регулировкой напряжения AVR,
• номинальная частота сети — 50 Гц,
• выходное напряжение при работе от сети формируется с учетом режима AVR,
• при автономной работе питание нагрузки создается инвертором от встроенной батареи,
• аккумулятор — герметизированный свинцово-кислотный, не требующий долива электролита,
• переключение на батарею выполняется автоматически при недопустимом сетевом режиме,
• предусмотрен холодный старт при отсутствии внешнего напряжения,
• выходные разъемы ориентированы на подключение компьютерного и периферийного оборудования,
• система индикации сообщает о сетевом, батарейном и аварийном режимах.

Особенности конструкции

Корпус ExeGate SpecialPro UNB 800 выполнен в настольном формате. Внутри размещены силовой тракт, зарядное устройство, инвертор и аккумуляторный модуль. Входной узел передает сетевое напряжение на блок автоматической регулировки. AVR корректирует его уровень без расходования ресурса аккумулятора, пока параметры сети допускают стабилизацию. При критическом отклонении автоматика отключает сетевой тракт и переводит нагрузку на инвертор. Встроенная батарея заряжается после восстановления сети. Защитная схема контролирует перегрузку и аварийные состояния силовой части. Разъемная панель рассчитана на компьютерное оборудование, а вентиляция корпуса отводит тепло от силовых компонентов.

Принцип работы

В штатном режиме энергия проходит от сети через входную защиту и стабилизатор к выходу, а зарядное устройство поддерживает аккумулятор в готовности. При пониженном или повышенном напряжении AVR корректирует его без включения батарейного преобразователя. Если питание исчезает либо выходит за рабочий диапазон стабилизатора, контроллер переводит силовой тракт в автономный режим. Постоянное напряжение батареи поступает на инвертор, формирующий переменное напряжение для нагрузки. Время перехода измеряется миллисекундами и рассчитано на непрерывную работу типовой импульсной электроники. После нормализации сети ИБП возвращает нагрузку на сетевой тракт и восполняет заряд. Продолжительность автономии зависит от фактической потребляемой мощности и состояния аккумулятора.

Функции защиты и контроля

ИБП является промежуточным звеном между сетью и потребителем, поэтому электронные модули контролируют нештатные режимы постоянно. Переключения и защитные действия выполняются автоматически:

• защита от короткого замыкания предотвращает длительное протекание аварийного тока,
• контроль батареи обеспечивает отключение при глубоком разряде,
• стабилизатор компенсирует типовые просадки и повышения сетевого напряжения,
• звуковая сигнализация информирует о переходе на резервное питание и аварийных состояниях,
• индикация позволяет определить текущий источник питания нагрузки,
• автоматическое восстановление сетевого режима выполняется после нормализации входных параметров.

Эксплуатационные особенности

При проектировании узла необходимо учитывать не только 800 ВА, но и активную мощность нагрузки, пусковые токи и характер потребления. ИБП не предназначен для оборудования с перегрузками, превышающими возможности инвертора. Для компьютерной техники целесообразно сохранять запас мощности, поскольку блоки питания и периферия изменяют потребление по режимам. Вентиляционные отверстия должны оставаться открытыми. Повышенная температура ускоряет старение герметизированного аккумулятора и сокращает автономность. После длительного хранения батарею следует зарядить от сети. При продолжительном простое источник периодически подключают к питанию для компенсации саморазряда. Фактическое время резервирования оценивают по суммарной активной мощности оборудования, а не только по паспортной полной мощности ИБП.

Области применения

ExeGate SpecialPro UNB 800 используют там, где необходимы кратковременное резервирование и стабилизация питания оборудования умеренной мощности:

• маршрутизаторы, коммутаторы и сетевые шлюзы,
• небольшие серверные и телекоммуникационные узлы,
• кассовое и учетное оборудование,
• контроллеры и интерфейсные устройства систем автоматизации,
• средства связи и локальные информационные комплексы.

Таким образом, ExeGate SpecialPro UNB 800 — линейно-интерактивный источник бесперебойного питания мощностью 800 ВА, совмещающий сетевую стабилизацию, аккумуляторное резервирование и электрические защиты. Устройство рассчитано на нагрузки, чувствительные к кратковременным отключениям и просадкам напряжения. AVR уменьшает число переходов на батарею, а автоматическое управление обеспечивает смену режимов без вмешательства оператора. При расчете системы определяющими остаются активная мощность аппаратуры, требуемая автономность и техническое состояние аккумулятора. Компания «Олниса» осуществляет поставку ExeGate SpecialPro UNB 800 и другого промышленного оборудования для инженерных, телекоммуникационных и инфраструктурных систем.
