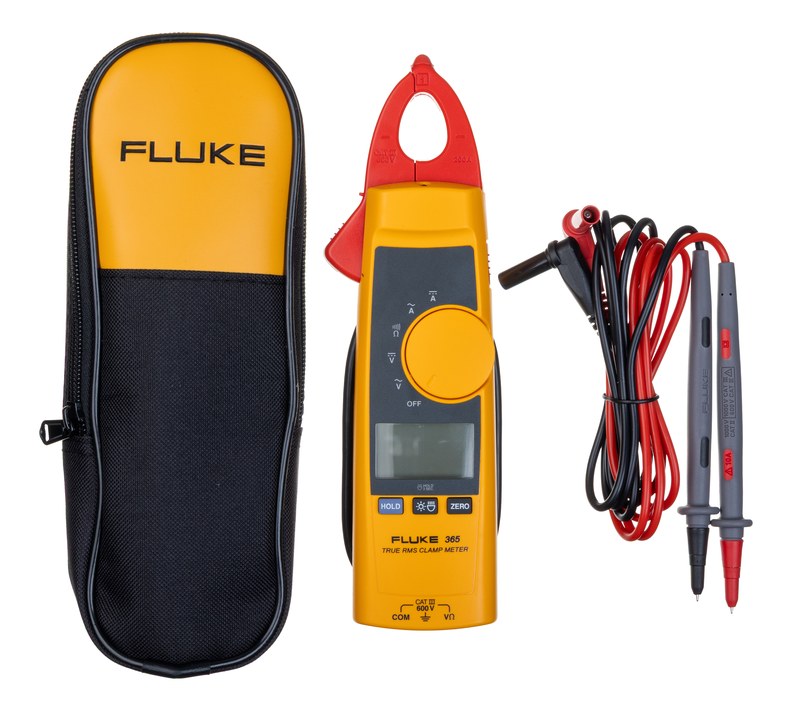

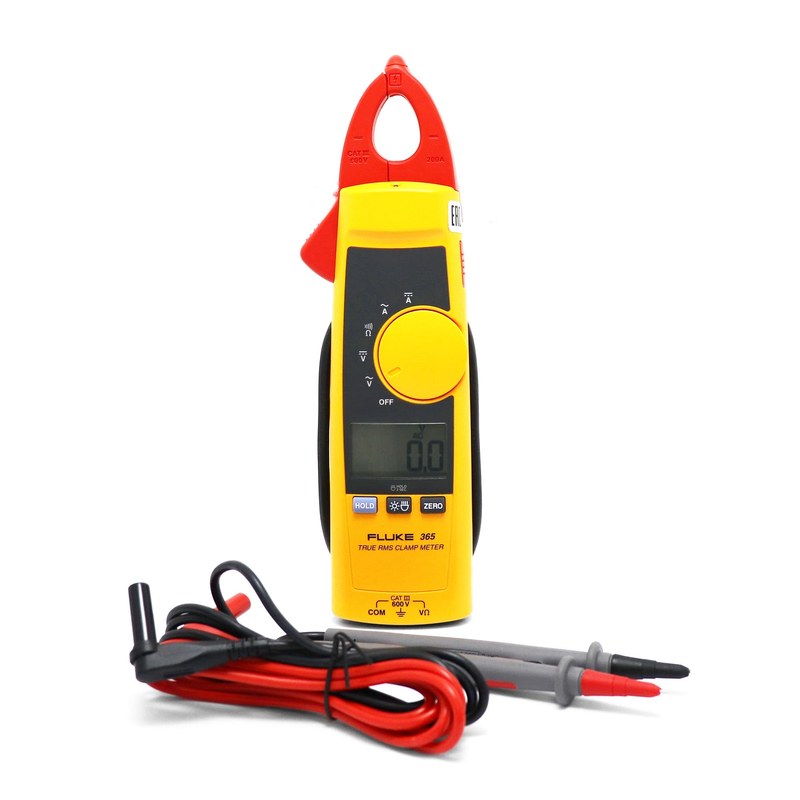

Токоизмерительные клещи Fluke 365 3620217 — съемная губка для удобной работы в электроустановках
Fluke 365 — цифровые токовые клещи для измерения переменного и постоянного тока без разрыва проводника. Прибор предназначен для обслуживания электроустановок, промышленного оборудования и шкафов автоматики с плотной компоновкой. Основная особенность модели — съемная клещевая головка, соединенная с корпусом гибким кабелем. Ее можно разместить вокруг проводника, оставив дисплей и органы управления в удобном положении. Прибор также измеряет напряжение, сопротивление и проверяет целостность цепей.
Технические характеристики
Возможности Fluke 365 охватывают основные операции диагностики низковольтных электрических цепей. Клещевая головка используется для измерения тока, контактные величины контролируются щупами:
- измерение переменного тока до 200 А,
- измерение постоянного тока до 200 А,
- измерение переменного напряжения до 600 В,
- измерение постоянного напряжения до 600 В,
- измерение сопротивления до 6000 Ом,
- режим проверки целостности цепи,
- раскрытие губок около 18 мм,
- съемная измерительная головка,
- гибкое соединение головки с корпусом,
- цифровая индикация результата,
- категория электробезопасности CAT III 600 В.
Диапазон по току подходит для контроля ответвлений, электродвигателей, приводов и распределительных линий. Измерение постоянных и переменных величин одним прибором упрощает комплексную проверку оборудования.
Особенности конструкции
Съемная головка отличает Fluke 365 от клещей с жестко объединенными измерительным узлом и дисплеем. Ее можно подвести к нужному проводнику, сохраняя основной модуль в доступной зоне. Это удобно в глубоких шкафах и возле аппаратуры, где корпус обычных клещей мешает охвату жилы. Узкие губки рассчитаны на отдельные проводники при высокой плотности монтажа. После закрытия магнитопровод образует замкнутый контур вокруг жилы. Полное смыкание необходимо для корректного преобразования магнитного поля. Корпус содержит измерительный тракт, дисплей и органы выбора режима, поэтому показания считываются независимо от положения головки. Гибкий кабель требует защиты от перегибов, растяжения и зажатия.
Принцип работы
Ток измеряется без разрыва цепи. Один проводник помещается внутрь замкнутых губок, после чего чувствительная система регистрирует создаваемое током магнитное поле. Электронный тракт преобразует сигнал в числовое значение и выводит его на дисплей. Для переменного и постоянного тока применяются соответствующие режимы регистрации магнитного поля. При измерении постоянного тока учитывают остаточную намагниченность и влияние внешних полей. Перед охватом проводника выполняют установку нулевого уровня согласно рабочему режиму. Одновременно охватывать прямой и обратный проводники нельзя: их магнитные поля компенсируются, поэтому показание не отражает ток нагрузки. Напряжение измеряется контактно между выбранными точками. Сопротивление и целостность проверяют только на обесточенном участке. Режим прозвонки позволяет быстро установить наличие проводящего соединения.
Области применения
Fluke 365 применяется там, где ток необходимо измерить без демонтажа соединений и при ограниченном доступе к проводнику:
- контроль нагрузки однофазных и трехфазных линий,
- проверка токов электродвигателей и исполнительных механизмов,
- диагностика шкафов управления и распределительных щитов,
- сравнение токов по фазам,
- контроль цепей постоянного питания,
- проверка напряжения на вводах и выходах оборудования,
- измерение сопротивления обесточенных участков,
- проверка кабелей и контактных соединений,
- обслуживание промышленного электрооборудования.
В трехфазной системе измерения выполняют последовательно на каждом фазном проводнике. Сопоставление значений помогает выявлять неравномерность нагрузки и отклонения. В цепях постоянного тока клещи используют для контроля приводов, аккумуляторных ветвей и других нагрузок в пределах диапазона прибора.
Практические преимущества
Разнесенная конструкция и набор измерительных функций обеспечивают Fluke 365 практические преимущества при инженерной диагностике:
- измерение тока без разрыва рабочей цепи,
- работа с переменным и постоянным током,
- доступ к проводникам в тесных монтажных зонах,
- раздельное размещение головки и дисплея,
- совмещение клещевых и контактных измерений,
- уменьшение необходимости смещать кабельные жгуты,
- удобство последовательного контроля нескольких цепей,
- применимость при обслуживании низковольтного оборудования.
Съемная головка полезна там, где обычные клещи нельзя расположить с правильным замыканием губок и удобным считыванием дисплея. Разнесенная схема позволяет измерять без изменения компоновки шкафа и вмешательства в соединения.
Таким образом, Fluke 365 предназначен для контроля тока, напряжения, сопротивления и целостности цепей при эксплуатации электротехнического оборудования. Диапазон до 200 А по постоянному и переменному току, измерение напряжения до 600 В и съемная клещевая головка делают прибор пригодным для распределительных устройств, шкафов автоматики и систем с ограниченным доступом к проводникам. Конструкция позволяет измерять ток без разрыва цепи и располагать дисплей независимо от измерительного узла. При соблюдении требований к положению проводника, закрытию магнитопровода и электробезопасности прибор подходит для последовательной диагностики. Компания «Олниса» осуществляет поставку токовых клещей Fluke 365 и другого промышленного измерительного оборудования.
