Концевые выключатели EMAS — надежные компоненты для автоматизированных систем

Концевик EMAS — электромеханический аппарат для контроля предельного положения подвижных узлов машин и механизмов. Устройство преобразует механическое воздействие в изменение состояния электрических контактов и применяется в цепях управления, сигнализации и блокировки. В отличие от бесконтактных датчиков, концевой выключатель срабатывает при непосредственном контакте с движущейся частью. Такая схема обеспечивает физическую связь между положением механизма и состоянием управляющей цепи.

Ключевые параметры

Функция концевого выключателя заключается в формировании дискретного сигнала при достижении механизмом заданной координаты. Воздействующий элемент перемещает толкатель, ролик, рычаг или иной привод, после чего внутренний механизм переключает контактную группу. Сигнал может отключать катушку контактора, поступать на дискретный вход ПЛК, включать индикацию или запрещать дальнейшее перемещение исполнительного узла. При выборе концевика EMAS учитывают:

• тип исполнительного органа и направление воздействия,
• конфигурацию нормально разомкнутых и нормально замкнутых контактов,
• параметры коммутируемой цепи,
• рабочий ход и усилие срабатывания,
• механическую и электрическую износостойкость,
• допустимую частоту операций,
• степень защиты корпуса,
• рабочий температурный диапазон,
• способ подключения проводников,
• конструкцию кабельного ввода,
• монтажное положение и геометрию крепления,
• условия вибрации, запылённости и влажности.

Конструктивные особенности

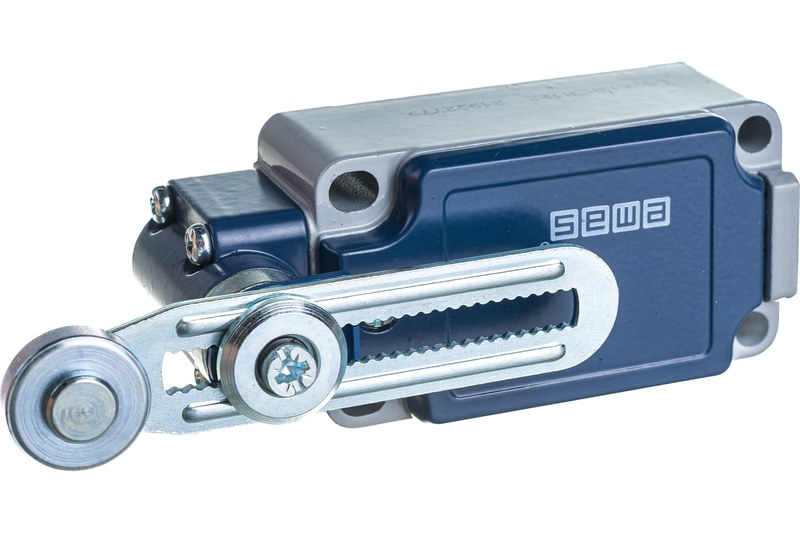

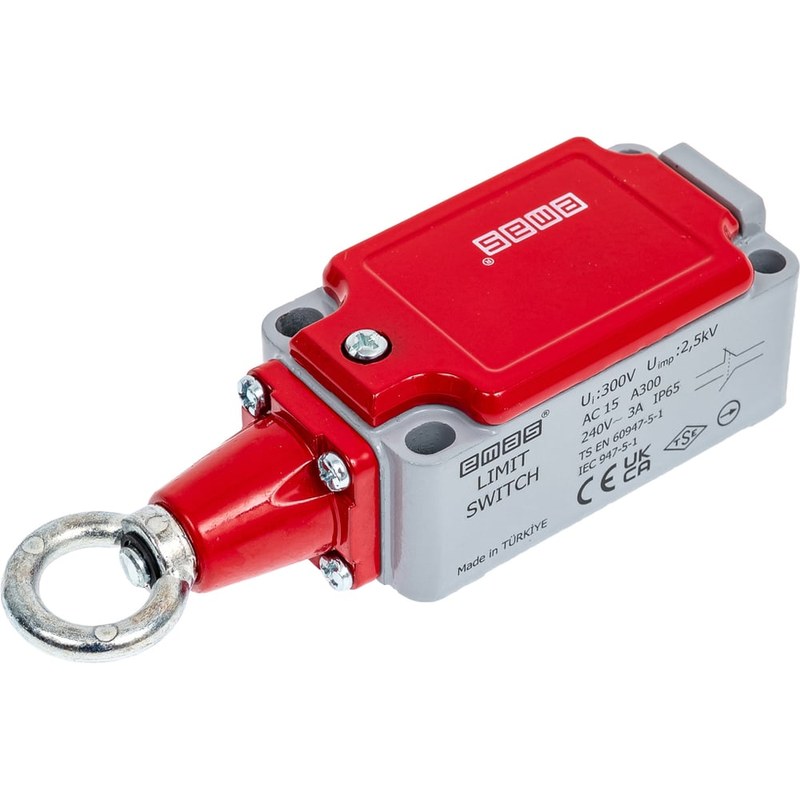

Типовая конструкция включает корпус, приводной узел, возвратную пружину, передаточный механизм, контактный блок, клеммную часть и элементы уплотнения. Корпус обеспечивает механическую жёсткость и защищает внутренние детали от внешних воздействий. Исполнительный орган выбирают по характеру движения объекта. Толкатель используется при прямом осевом нажатии, роликовый рычаг — при касательном прохождении движущейся детали, а гибкие и многопозиционные приводы применяются при изменяемом направлении контакта. Контактный блок переключает электрическую цепь после прохождения приводом заданной точки. Размыкающие и замыкающие контакты позволяют одним воздействием снять одну команду и сформировать другую. Такой принцип удобен для блокировок и контроля состояния. Возвратная пружина восстанавливает исходное положение после освобождения привода. Клеммный отсек служит для присоединения проводников и должен сохранять устойчивость соединения при вибрации.

Принцип работы

При движении механизма управляющий упор входит в контакт с исполнительным элементом концевого выключателя. Усилие передаётся на внутренний переключающий узел. После достижения определённого хода контактная система изменяет состояние цепей. При последовательном включении с катушкой контактора размыкание цепи останавливает привод. При подключении к ПЛК изменение состояния воспринимается как дискретный сигнал и обрабатывается программой управления. После отхода упора возвратный элемент переводит привод и контакты в исходное состояние. Рабочий цикл включает:

• подход контролируемого механизма к заданной точке,
• воздействие механического упора на привод,
• перемещение внутреннего передаточного элемента,
• переключение контактной группы,
• формирование электрической команды,
• останов, блокировку или регистрацию положения,
• освобождение привода при обратном ходе,
• возврат устройства в исходное состояние.

Монтаж и эксплуатация

Надёжность работы определяется не только электрическими характеристиками, но и геометрией установки. Корпус закрепляют на жёстком основании, исключающем смещение относительно контролируемой точки. Упор должен обеспечивать достаточный ход для устойчивого переключения, но не создавать чрезмерную нагрузку после срабатывания. Для роликового рычага учитывают направление и траекторию движения детали. Кабель прокладывают без натяжения, резких перегибов и риска истирания. При монтаже необходимо обеспечить:

• жёсткое крепление корпуса без перекоса,
• правильное направление воздействия на привод,
• достаточный, но не избыточный рабочий ход,
• стабильное положение механического упора,
• защиту кабеля от растягивающих нагрузок,
• свободный возврат исполнительного элемента,
• доступ к клеммной части,
• проверку фактической точки переключения.

В процессе эксплуатации контролируют состояние ролика или толкателя, крепёж, целостность корпуса, кабельный ввод и устойчивость электрического контакта. Изменение точки срабатывания, заедание привода, повышенный люфт или нестабильная коммутация требуют проверки. При частых операциях учитывают ресурс контактной группы. Индуктивная цепь создаёт более тяжёлый режим коммутации, чем передача сигнала на маломощный дискретный вход.

Области применения

Концевики EMAS применяются там, где требуется достоверное подтверждение механического положения и непосредственная связь между движением узла и состоянием электрической цепи. Они используются в релейно-контакторных и программируемых системах. Устройства применяют для ограничения хода и контроля положения дверей, кареток, штоков, заслонок и платформ. Характерные области применения:

• станки и производственные автоматы,
• конвейерные линии,
• подъёмно-перемещающие механизмы,
• упаковочные и фасовочные машины,
• промышленные двери и защитные ограждения,
• позиционирующие каретки,
• шкафы управления и блокировочные цепи,
• оборудование с циклическим возвратно-поступательным движением.

Таким образом, концевик EMAS выполняет функцию механически управляемого датчика положения и коммутационного элемента промышленной автоматики. Корректная работа зависит от типа привода, конфигурации контактов, условий среды, способа монтажа и характера электрической нагрузки. При правильной установке устройство формирует дискретную команду в заданной точке хода и используется для останова, блокировки, сигнализации или подтверждения положения механизма. Компания «Олниса» осуществляет поставку промышленного оборудования, включая концевые выключатели EMAS и электротехнические компоненты.
