Операторские панели ELHART — удобный интерфейс для систем автоматизации
Панели оператора ELHART относятся к классу человеко-машинных интерфейсов, предназначенных для визуализации технологических параметров, ввода команд и обмена данными с программируемыми логическими контроллерами. Их применяют в системах промышленной автоматизации для локального контроля оборудования. Оператор получает доступ к переменным, состояниям механизмов, сообщениям и настройкам через сенсорный интерфейс. Панель связывает систему управления с персоналом и отображает состояние установки.
Технические характеристики
Параметры панелей ELHART зависят от серии и исполнения. При проектировании учитывают дисплей, сенсорный ввод, интерфейсы, память и протоколы:
- цветной графический дисплей для мнемосхем, трендов и текстовых сообщений,
- сенсорное управление экранными объектами и командами,
- последовательные интерфейсы для связи с контроллерами и периферией,
- Ethernet в моделях, рассчитанных на сетевой обмен,
- встроенная память для проекта визуализации и служебных данных,
- поддержка многоэкранной структуры пользовательского интерфейса,
- обработка дискретных и аналоговых переменных контроллера,
- отображение аварийных, предупредительных и информационных сообщений,
- архивирование параметров и событий при наличии соответствующей функции,
- питание от промышленной цепи постоянного тока согласно исполнению.
Конструктивные особенности

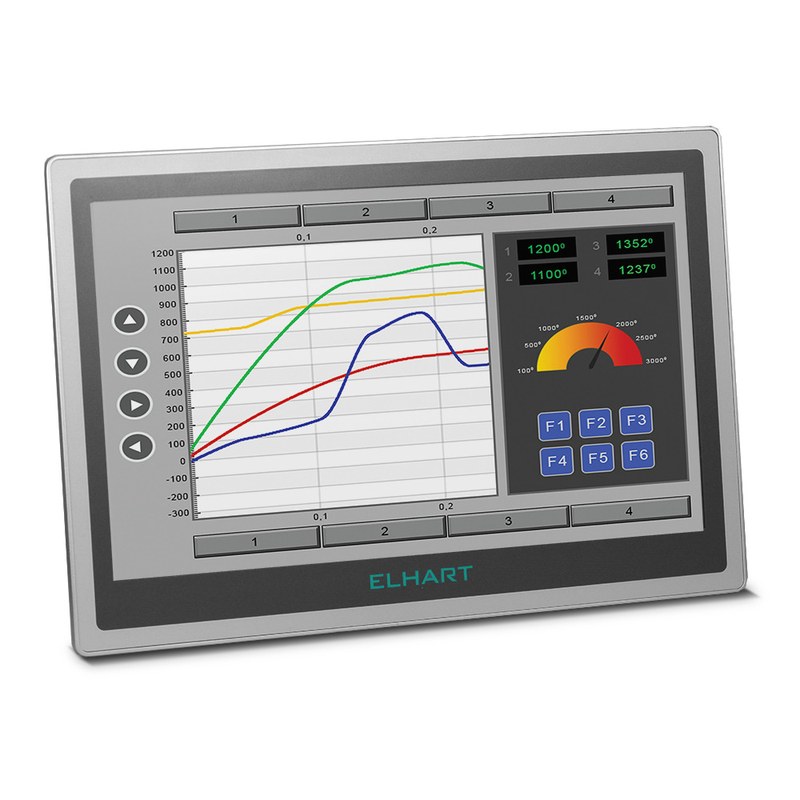

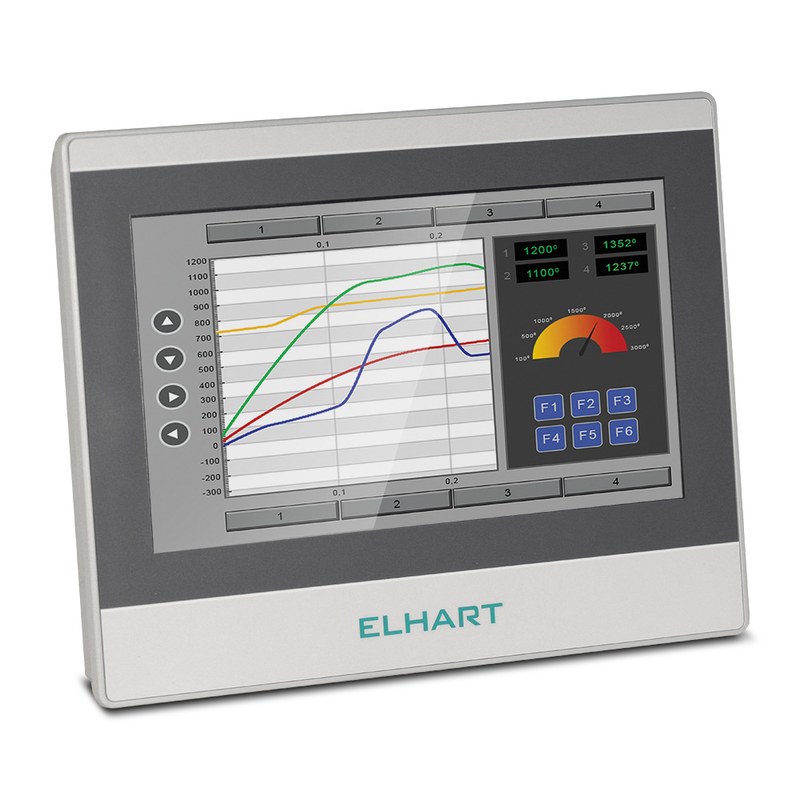

Панель предназначена для встраивания в дверь шкафа, пульт либо лицевую часть технологической установки. На фронтальной стороне размещены дисплей и сенсорная поверхность, на тыльной — разъёмы питания, коммуникационные порты и монтажные элементы. Такое исполнение отделяет пользовательскую часть от зоны подключения. Сенсорный экран заменяет механические кнопки, переключатели и сигнальные лампы. При установке обеспечивают крепление, заземление, правильную прокладку сигнальных цепей и допустимый температурный режим.
Принцип работы
В память панели загружается проект HMI, содержащий экраны, графические элементы, адреса переменных, команды, сообщения и переходы между окнами. После запуска устройство устанавливает связь с ПЛК или другим управляющим узлом, циклически считывает заданные области данных и отображает значения в связанных объектах интерфейса. При касании активной кнопки панель записывает команду или числовое значение в соответствующий регистр контроллера. Так выполняются запуск механизмов, изменение уставок, подтверждение сигналов и выбор режимов. Технологическая логика обычно реализуется в ПЛК, а HMI отображает данные и передаёт команды.
Коммуникационные возможности
Связь панели с оборудованием строится через физические интерфейсы и поддерживаемые промышленные протоколы. Состав каналов определяется моделью и должен соответствовать контроллеру и топологии сети:
- обмен по последовательным линиям с ПЛК, приводами и измерительными приборами,
- работа через Ethernet в распределённых конфигурациях,
- поддержка промышленных протоколов передачи данных,
- адресное чтение и запись регистров контроллера,
- передача числовых, логических и строковых переменных,
- взаимодействие с несколькими узлами при наличии соответствующих ресурсов,
- диагностика соединения и индикация ошибок обмена,
- разделение технологических и сервисных подключений при соответствующей архитектуре.
Функции визуализации
Графическая среда используется для технологических экранов, отображающих процесс и состояние оборудования. Основное требование к HMI — однозначное представление информации. Экранные объекты связываются с переменными контроллера и меняют состояние по их значениям. Мнемосхемы могут показывать положение клапанов, статус приводов, показания датчиков, уровень в резервуарах и последовательность операций. Тренды позволяют анализировать изменение параметров во времени, а журналы аварий — восстанавливать последовательность событий. Разделение функций по экранам уменьшает информационную нагрузку и ускоряет доступ к параметрам конкретного узла.
Области применения
Панели оператора ELHART используют там, где необходимы локальное отображение параметров, ввод команд и контроль состояния оборудования. Они устанавливаются как в автономных шкафах, так и в распределённых системах автоматизации:
- станочное и производственное оборудование,
- насосные и компрессорные установки,
- системы вентиляции, водоподготовки и дозирования,
- линии упаковки, транспортировки и сортировки,
- тепловые пункты и инженерная автоматика зданий,
- шкафы управления электроприводами и механизмами,
- испытательные стенды и технологические установки,
- локальные системы диспетчеризации параметров.
Таким образом, панели оператора ELHART выполняют функции промышленного интерфейса между персоналом и автоматизированным объектом, объединяя визуализацию, ввод команд, обработку сообщений и обмен данными с контроллерами. Грамотно построенный HMI позволяет сократить число внешних органов индикации, централизовать доступ к параметрам и повысить наглядность технологического процесса. При выборе исполнения учитывают характеристики дисплея, набор интерфейсов, объём проекта, структуру сети и условия эксплуатации. Компания «Олниса» осуществляет поставку панелей оператора ELHART и другого промышленного оборудования для систем автоматизации.
