Ремкомплект клапана ESBE — надежное восстановление работоспособности арматуры

Ремкомплект клапана ESBE представляет собой набор сменных элементов для восстановления регулирующей или смесительной арматуры без замены корпуса. Состав комплекта зависит от серии и типоразмера клапана, поэтому совместимость определяется конструкцией конкретного исполнения, номинальным диаметром, материалом внутренних деталей и конфигурацией уплотнительного узла. При исправном корпусе ремонт позволяет вернуть арматуре расчетную подвижность, плотность перекрытия и предсказуемую работу.

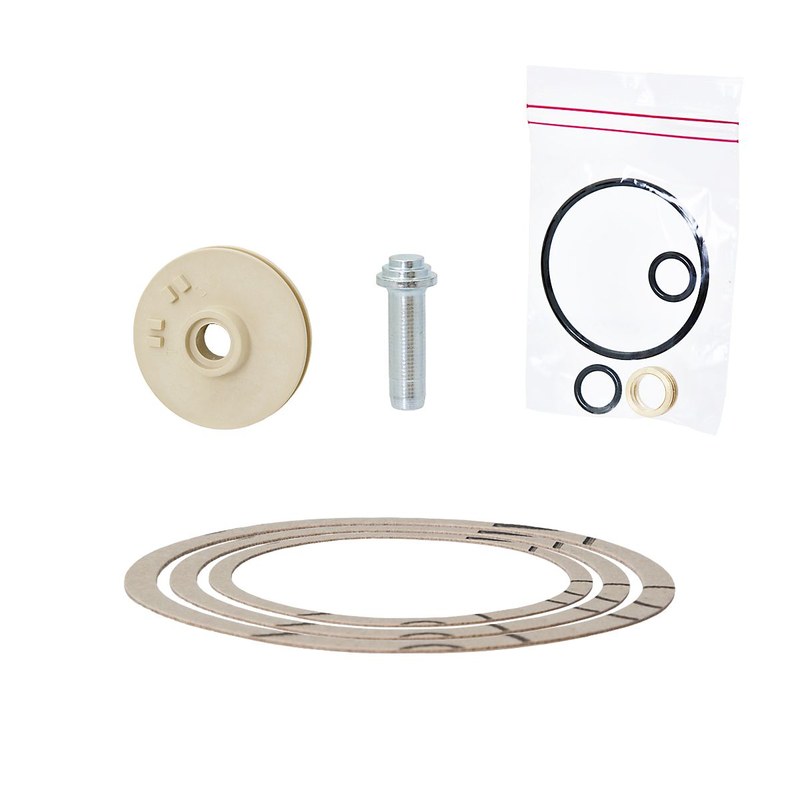

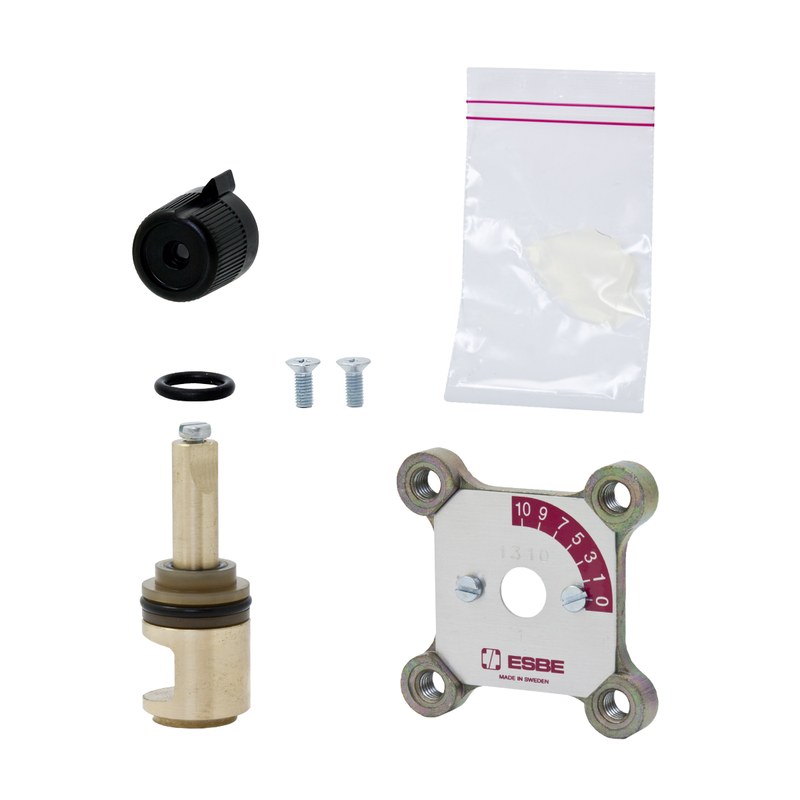

Состав ремкомплекта

Ремкомплект предназначен для замены деталей, испытывающих механический, температурный и химический износ. В зависимости от исполнения клапана в него могут входить уплотнительные кольца, прокладки, штоковые уплотнения, элементы затвора, направляющие, пружины, шайбы и втулки. Набор должен соответствовать конструкции обслуживаемой арматуры:

• тип и серия клапана,
• номинальный диаметр,
• геометрия штока и затвора,
• материал уплотнений,
• исполнение посадочных поверхностей,
• допустимая рабочая температура,
• совместимость с рабочей средой,
• конфигурация сервисного узла.

Замена внутренних деталей целесообразна, когда корпус, присоединения и основные металлические поверхности сохраняют механическую целостность. При трещинах, глубокой коррозии, деформации корпуса или разрушении седла применение ремкомплекта не обеспечивает полноценного восстановления.

Конструктивные особенности

Клапаны ESBE различаются по принципу действия, однако ремонтируемый узел обычно включает детали, воспринимающие давление среды и передающие перемещение от ручного механизма либо электропривода к затвору. Наиболее интенсивно изнашиваются зоны контакта штока, направляющих и уплотнений. Эластомерные детали теряют упругость под действием температуры и состава теплоносителя. Ремкомплект должен восстанавливать штатную геометрию подвижного узла без изменения проходного сечения и гидравлической характеристики клапана. При монтаже уплотнений необходимо исключить перекос, растяжение и повреждение рабочих кромок. Повторное использование деформированных прокладок или деталей с заметной выработкой снижает надежность ремонта.

Принцип восстановления работоспособности

Перед разборкой участок трубопровода отключают, давление сбрасывают, а температуру рабочей среды снижают до безопасного уровня. После снятия привода или ручного механизма открывается доступ к сервисной части клапана. Детали извлекают последовательно, контролируя их ориентацию и состояние посадочных мест. Поверхности очищают от отложений, продуктов коррозии и загрязнений, способных нарушить герметичность:

• сброс давления и удаление теплоносителя,
• демонтаж исполнительного механизма,
• разборка сервисного узла,
• извлечение изношенных деталей,
• очистка и осмотр посадочных поверхностей,
• установка новых элементов,
• равномерная затяжка крепежа,
• проверка хода штока и затвора,
• контроль герметичности после заполнения системы.

После сборки подвижная часть должна перемещаться без заеданий и чрезмерного сопротивления. При использовании электропривода дополнительно проверяют соответствие диапазона перемещения клапана ходу привода. Ошибка сопряжения способна вызвать неполное закрытие, перегрузку редуктора или смещение характеристики регулирования.

Параметры совместимости

При выборе ремкомплекта учитывают не только обозначение клапана, но и параметры исполнения. В одной серии возможны версии, отличающиеся диаметром, конструкцией затвора и штокового уплотнения:

• соответствие серии и типоразмеру,
• идентичность профиля уплотнений,
• соответствие рабочему давлению,
• стойкость к расчетной температуре,
• химическая совместимость с теплоносителем,
• соответствие геометрии штока,
• совместимость с исполнительным механизмом,
• сохранение исходного направления движения затвора.

Для систем отопления, охлаждения и горячего водоснабжения необходимо учитывать свойства рабочей среды. Гликолевые растворы, ингибиторы коррозии и повышенная температура воздействуют на эластомеры иначе, чем подготовленная вода. Повторный отказ уплотнений после ремонта может быть связан с превышением допустимых условий эксплуатации.

Диагностика и контроль после ремонта

Признаками необходимости обслуживания служат внешняя утечка, нестабильная температура в контуре, неполное перекрытие потока, неравномерный ход привода, повышенный момент вращения или несоответствие положения затвора управляющему сигналу. До разборки следует исключить неисправность автоматики, повреждение привода и загрязнение трубопровода, поскольку они могут проявляться сходным образом. После установки ремкомплекта проверяют отсутствие подтеканий по штоку и соединениям, плавность движения, достижение крайних положений и реакцию системы на управляющее воздействие. Скачки температуры или давления после ремонта могут указывать на неправильную сборку либо загрязнение проточной части.

Таким образом, ремкомплект клапана ESBE позволяет восстановить герметичность, подвижность и штатную работу арматуры при исправном корпусе и пригодных посадочных поверхностях. Корректный ремонт основан на точном соответствии комплекта серии и типоразмеру, соблюдении порядка разборки и сборки, контроле сопрягаемых деталей и последующей проверке герметичности и рабочего хода. Это сокращает объем вмешательства в трубопровод и позволяет вернуть регулирующему узлу требуемые параметры без замены всей арматуры. Компания «Олниса» осуществляет поставку ремкомплектов клапанов ESBE и другого промышленного оборудования.
