Оборудование ESBE — характеристики и функциональные возможности для систем отопления
Оборудование ESBE применяется для управления температурой и потоками в системах отопления, охлаждения и горячего водоснабжения. Номенклатура включает поворотные и термостатические клапаны, электроприводы, контроллеры, циркуляционные группы и изделия для твердотопливных котлов. Параметры исполнения зависят от серии, условного прохода, присоединения и алгоритма регулирования.
Технические характеристики
Поворотные клапаны смешивают и распределяют потоки, термостатические модели автономно поддерживают температуру, а электроприводы преобразуют управляющий сигнал в перемещение затвора. При расчете учитываются следующие параметры:
- условный проход DN и тип присоединения,
- коэффициент пропускной способности Kvs, м3/ч,
- номинальное и рабочее давление,
- предельная температура среды,
- диапазон температурной настройки,
- максимальный перепад давления,
- характеристика регулирования и расход,
- напряжение, сигнал, время хода и момент привода,
- монтажные размеры и положение изделия.
Клапаны VTA370 и VTA570 относятся к классу PN 10, рассчитаны на рабочее давление до 1,0 МПа и имеют варианты настройки 10–30, 20–55 или 30–70 C. Для VTA330 предусмотрены диапазоны 32–49 и 35–60 C; температурная стабильность при заданных условиях достигает ±1 C. Требуемый Kvs находят по расходу и располагаемому перепаду. Завышенная пропускная способность сокращает полезный диапазон хода.
Конструктивные особенности
Корпуса рассчитаны на длительный контакт с водяным теплоносителем; в ряде серий используется стойкая к обесцинкованию латунь. Геометрия регулирующего элемента согласована с проточной частью и формирует заданную расходную характеристику. У поворотных моделей шток передает момент от рукоятки или привода на ротор. Типовой состав регулирующего узла:
- корпус с входными и выходными патрубками,
- поворотный затвор или термостатический элемент,
- уплотнения для заданных температуры и давления,
- шкала положения либо уставки,
- ограничитель рабочего диапазона,
- электропривод с редуктором,
- датчик и контроллер в автоматизированных комплектах,
- теплоизоляция и термометры в насосных группах.
Смесительная циркуляционная группа содержит трехходовой клапан, насос, запорные клапаны с термометрами и обратный клапан на возвратной линии. Исполнения DN 20, DN 25 и DN 32 применяются в контурах. Фактическую производительность определяют Kvs, напор насоса и сопротивление сети.
Принцип работы
В трехходовом клапане горячий поток объединяется с охлажденным обратным потоком. Поворот затвора изменяет проходные сечения, поэтому температура на общем патрубке приближается к уставке. В разделительном режиме входной поток направляется к одному из выходов. Четырехходовая схема воздействует на температуру подачи и возврата к теплогенератору. Последовательность автоматического регулирования:
- датчик измеряет температуру,
- контроллер сравнивает значение с заданием,
- на привод поступает команда,
- редуктор поворачивает шток,
- соотношение потоков изменяется,
- новое значение поступает в обратную связь.
В термостатическом клапане воздействие создает чувствительный элемент. При отклонении температуры механизм изменяет долю горячей и холодной воды без электропитания. Для устойчивой работы необходимы правильное подключение, допустимая разность давлений, минимальный расход и требуемый температурный перепад между входами.
Применение и порядок выбора

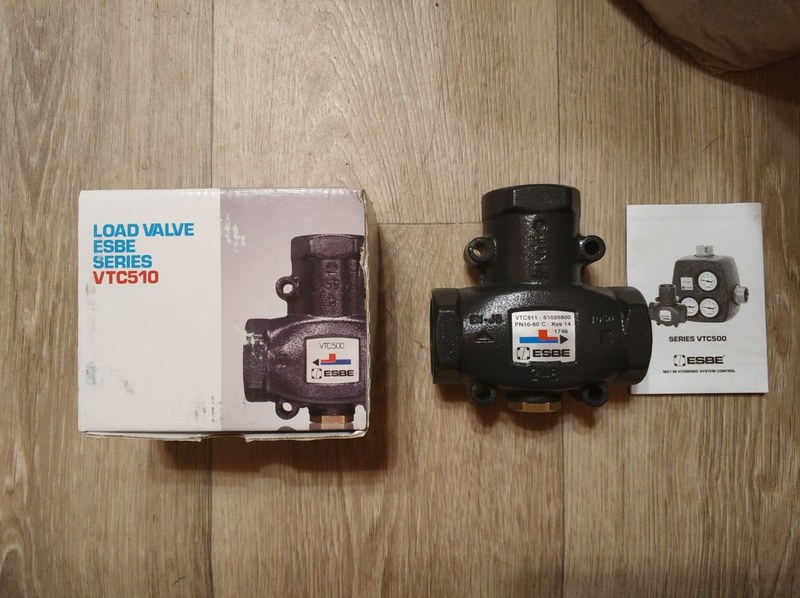

Оборудование ESBE связывает источник тепла, сеть и потребительские ветви. Для теплого пола важны ограничение температуры и защита труб от перегрева. В горячем водоснабжении смешивание предотвращает подачу перегретой воды. В твердотопливных установках нагрузочные клапаны повышают температуру обратного потока, уменьшая риск конденсации в котле. Основные области применения:
- радиаторные и низкотемпературные контуры,
- напольное и поверхностное отопление,
- охлаждение с регулируемым смешиванием,
- приготовление и распределение горячей воды,
- обвязка аккумуляционных емкостей и бойлеров,
- защита обратной линии твердотопливных котлов,
- переключение между источниками энергии,
- зональное управление ветвями здания.
Сначала устанавливают расход, затем по допустимой потере давления определяют Kvs. Далее проверяют температурный диапазон, класс давления, присоединение и совместимость материалов со средой. Для моторизованного узла согласуют питание, формат сигнала, время хода и крутящий момент. Быстрый привод требуется не всегда: резкая коррекция в инерционной системе может вызвать колебания температуры. Клапан должен сохранять достаточный регулирующий перепад во всех режимах.
Таким образом, характеристики ESBE взаимосвязаны: Kvs задает пропускную способность, допустимый перепад ограничивает гидравлический режим, температурный диапазон определяет область регулирования, а привод — способ интеграции в автоматику. Работоспособность решения обеспечивается расчетом клапана, правильным монтажом и согласованием компонентов. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE для систем теплоснабжения, горячего водоснабжения и распределения теплоносителя.
