Электропривод ESBE ARA659 12520200 — надежное управление регулирующей арматурой

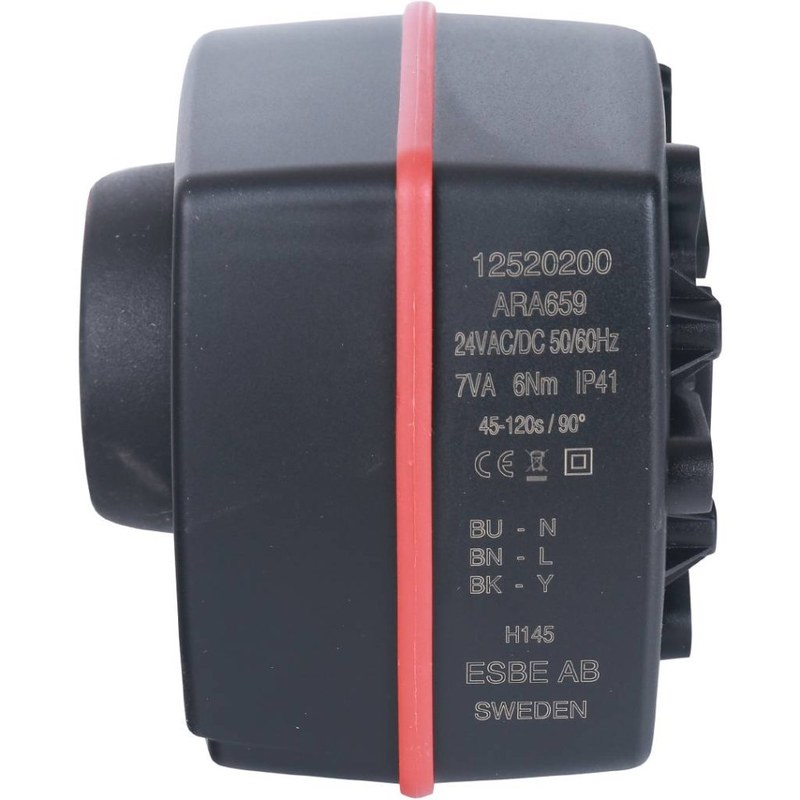

ESBE ARA659 12520200 — компактный ротационный электропривод серии ARA600 для позиционирования поворотного смесительного клапана. Модель принимает входные сигналы напряжения и тока, поэтому регулирующий орган занимает любое положение в пределах рабочего угла. Это обеспечивает плавное изменение соотношения потоков и поддержание температуры. Привод рассчитан прежде всего на клапаны ESBE серий VRG, VRB и VRH размеров DN 15–50 и применяется в автоматизированных водяных контурах.

Технические характеристики

Параметры исполнения определяют требования к питанию, управляющему каналу и механической нагрузке:

• напряжение питания — 24 В AC/DC с отклонением ±10 %, частота AC — 50/60 Гц,
• управляющий сигнал — 0–10 В, 2–10 В, 0–20 мА или 4–20 мА,
• максимальный крутящий момент — 6 Н·м,
• рабочий угол — 90,
• выбираемое время поворота на 90 — 45 или 120 с,
• потребляемая мощность при AC — 5 Вт, при DC — 2,5 Вт,
• расчётная нагрузка источника при AC — 11 В·А, при DC — 6 В·А,
• степень защиты оболочки — IP41, класс электрической защиты — II,
• температура окружающей среды — от −5 до +55 C,
• масса — 0,4 кг,
• длина присоединённого кабеля — 1,5 м.

Конструкция и механическое сопряжение

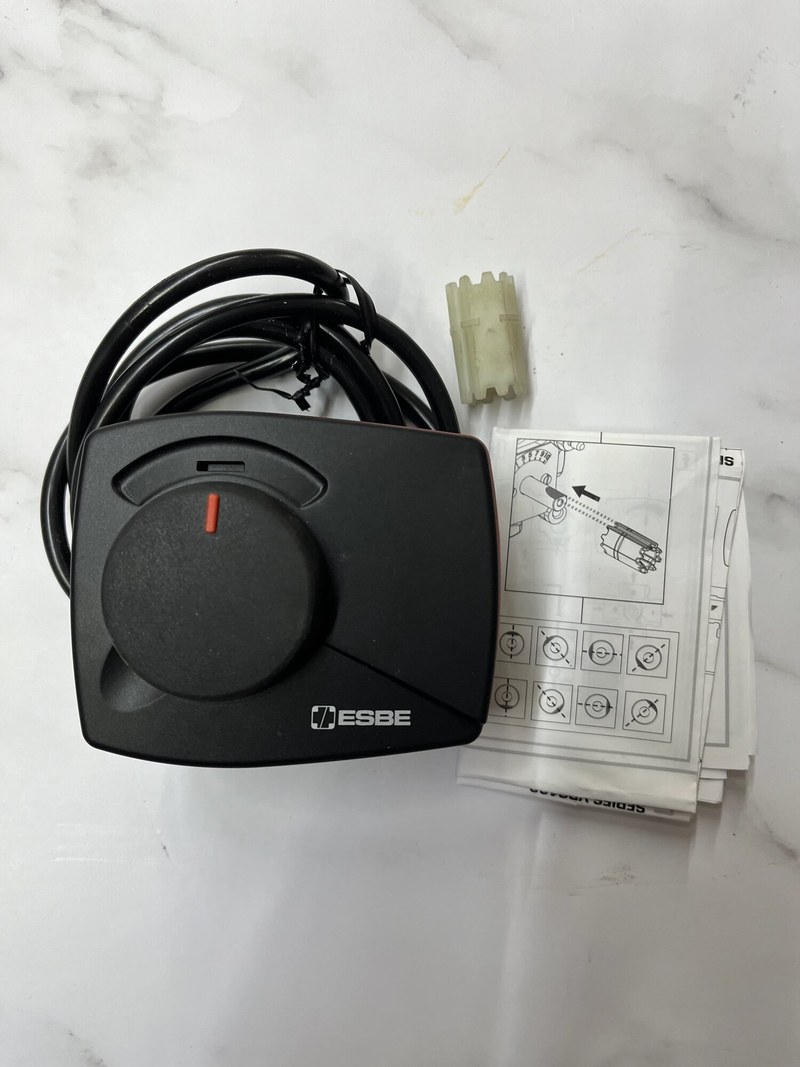

В корпусе размещены электродвигатель, редуктор, электронный модуль обработки команды и выходной узел. Редуктор преобразует вращение двигателя в медленное перемещение с моментом до 6 Н·м. Диапазон ограничен четвертью оборота, соответствующей полному ходу совместимого клапана. Фронтальная шкала показывает положение регулирующего органа при наладке и обслуживании. Рукоятка на лицевой панели служит указателем и механизмом ручного управления. После нажатия вал можно повернуть без команды контроллера, чтобы проверить свободный ход клапана или задать исходную позицию. Комплектное присоединение предназначено для клапанов VRG, VRB и VRH; для других серий ESBE и арматуры сторонних изготовителей используют соответствующие адаптеры. Отдельно доступен вспомогательный выключатель, срабатывающий в установленной точке хода.

Принцип работы

Контроллер сравнивает измеренную величину с уставкой и формирует сигнал выбранного диапазона. Электроника ARA659 преобразует его значение в требуемый угол: нижняя граница соответствует одному краю рабочего хода, верхняя — противоположному, промежуточные уровни задают пропорциональное положение. При настройке 0–10 В команда 5 В соответствует приблизительно середине диапазона. Гидравлический результат при этом зависит от расходной характеристики клапана и схемы его подключения. Если заданное положение отличается от фактического, двигатель перемещает вал в необходимую сторону и останавливается после достижения расчётной точки. Изменение команды вызывает новый корректирующий ход, поэтому доля смешиваемых потоков меняется постепенно. Настройка направления CW или CCW согласует увеличение сигнала с открытием нужного канала. Время 45 с выбирают для более быстрой реакции, а 120 с — для инерционных контуров, где чрезмерно резкие коррекции могут вызвать колебания температуры. Диапазоны 2–10 В и 4–20 мА имеют ненулевую нижнюю границу, благодаря чему внешний контроллер может отличать минимальную команду от потери сигнала. Токовая петля удобна при значительном удалении шкафа автоматики и менее чувствительна к падению напряжения в проводниках. Тип входа, направление вращения и время хода задают до запуска установки и проверяют по фактическому движению клапана.

Монтаж и ввод в эксплуатацию

Перед монтажом клапан устанавливают в положение, предусмотренное гидравлической схемой, затем совмещают привод со штоком и шкалой. Крепление затягивают равномерно, не используя корпус в качестве рычага. Пусконаладочные действия выполняют в следующей последовательности:

• проверяют наличие стабилизированного питания 24 В и защиты питающей цепи,
• выбирают токовый или напряженческий вход по типу выхода контроллера,
• устанавливают диапазон команды, направление вращения и время хода,
• проверяют отсутствие заедания клапана на всём угле ручным перемещением,
• подают минимальную и максимальную команды и контролируют крайние положения,
• оценивают устойчивость регулирования при промежуточном значении сигнала.

Неверное направление исправляют настройкой привода и проверкой ориентации клапана. Работы с подключением выполняют при снятом напряжении. Перед ручным поворотом учитывают состояние насоса и температуру среды, поскольку быстрое открытие прохода может заметно изменить расход в действующем контуре.

Области применения

Модель используется в системах, где требуется регулировать смешение или распределение теплоносителя:

• температурное управление радиаторными и напольными отопительными контурами,
• автоматизация смесительных узлов котельных и тепловых пунктов,
• регулирование теплоносителя в охладительных и вентиляционных установках,
• управление загрузкой контуров с аккумулирующими ёмкостями,
• позиционирование поворотной арматуры по сигналам 0–10 В или 4–20 мА,
• дозирование потоков в технологических водяных системах.

Таким образом, ESBE ARA659 12520200 формирует регулирующий узел с плавным позиционированием поворотного клапана. Момент 6 Н·м, два времени хода, четыре аналоговых диапазона и ручное управление позволяют согласовать устройство с разными алгоритмами автоматики. Точность работы зависит от правильного механического соединения, выбора направления, расчёта источника 24 В и соблюдения условий IP41. Компания «Олниса» осуществляет поставку ESBE ARA659 12520200 и другого промышленного оборудования.
