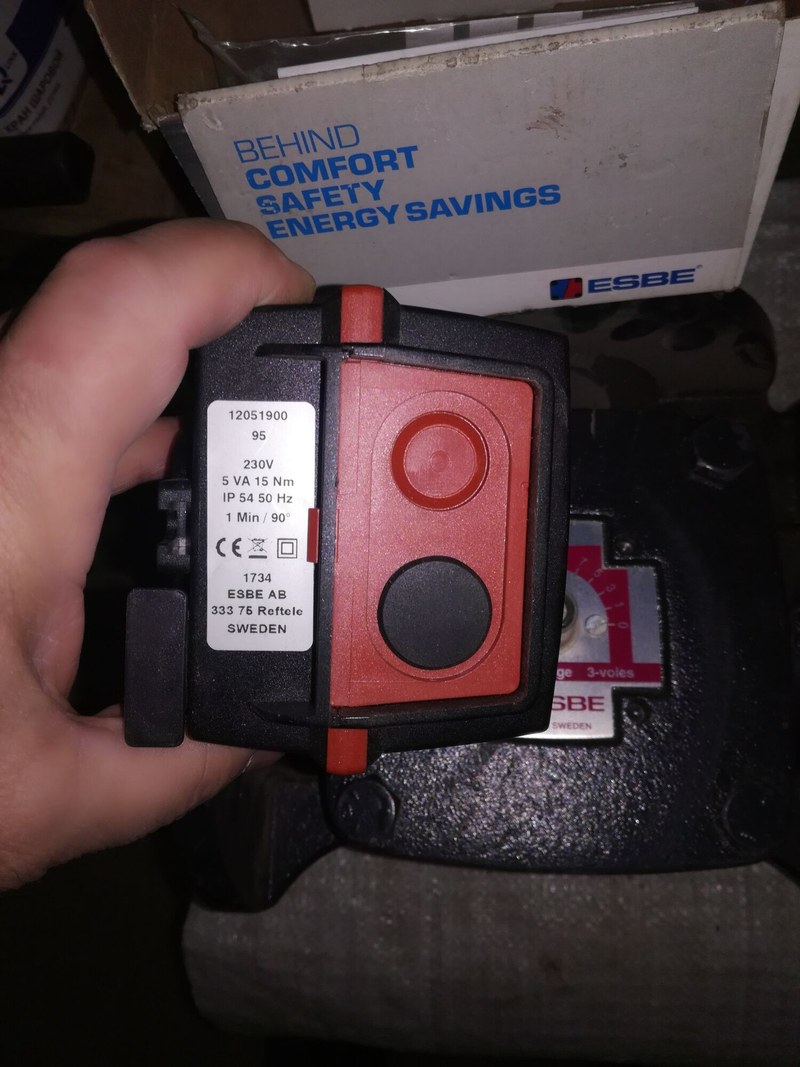

Электропривод ESBE 95-2 12052000 — технические характеристики и преимущества автоматического регулирования

ESBE 12052000 — реверсивный электропривод 95-2 для автоматизации поворотной арматуры в водяных системах отопления, охлаждения и теплоснабжения. Устройство преобразует дискретные команды контроллера в угловое перемещение штока и допускает остановку клапана в промежуточной позиции рабочего сектора. Исполнение предназначено для плавного изменения положения смесителя, не содержит аналогового регулятора и механизма пружинного возврата. Момент 15 Н·м рассчитан на совместимые клапаны ESBE DN 15–150 с учётом серии и монтажного комплекта.

Технические характеристики

Электрические и механические параметры исполнения 95-2 определяют требования к цепям питания, управляющим выходам автоматики и условиям размещения. Основные данные устройства:

• обозначение — ESBE 95-2,
• артикул — 12052000,
• напряжение питания — 230 В переменного тока с допуском ±10 %,
• частота сети — 50 Гц,
• потребляемая мощность — 5 В·А,
• управляющий сигнал — трёхпозиционный SPDT,
• номинальный крутящий момент — 15 Н·м,
• время перемещения на 90 — 120 с,
• настраиваемый рабочий угол — от 30 до 180,
• степень защиты корпуса — IP54,
• класс электрической защиты — II,
• допустимая температура окружающей среды — от −15 до +55 C,
• масса — 0,8 кг,
• вспомогательный переключатель — устанавливается отдельно как опция.

Конструкция и механическая настройка

В корпусе размещены электродвигатель, понижающий редуктор, выходной узел и концевые выключатели. Редуктор уменьшает частоту вращения и создаёт требуемый момент. Границы хода задаются переставными кулачковыми дисками: в конечной позиции кулачок воздействует на выключатель и прекращает движение в соответствующем направлении. Настройка позволяет согласовать привод с рабочим углом смесителя в пределах 30–180. Фронтальный указатель отображает ориентацию выходного вала без снятия кожуха. Механизм расцепления и рычаг служат для ручного позиционирования при наладке либо отсутствии питания. До поворота передачу разблокируют штатным органом; воздействие без расцепления перегружает редуктор. После операции механизм возвращают в автоматический режим.

Принцип трёхпозиционного управления

Привод получает общий провод питания и две взаимоисключающие команды. Напряжение на одном входе вызывает открытие, на другом — закрытие. При обесточенных направлениях двигатель остановлен, а редуктор удерживает достигнутую позицию. Контроллер формирует импульсы по отклонению регулируемой величины от уставки, поэтому клапан может останавливаться между крайними точками. Одновременная подача команд открытия и закрытия недопустима. Внешняя автоматика должна иметь трёхпозиционный релейный выход и блокировку встречных сигналов. Концевые выключатели останавливают механизм у настроенных границ, но не заменяют правильную логику контроллера. Ход 120 с на 90 ограничивает резкость изменения расхода и температуры. Позиция определяется направлением и длительностью включения, а не величиной напряжения.

Монтаж и сопряжение с арматурой

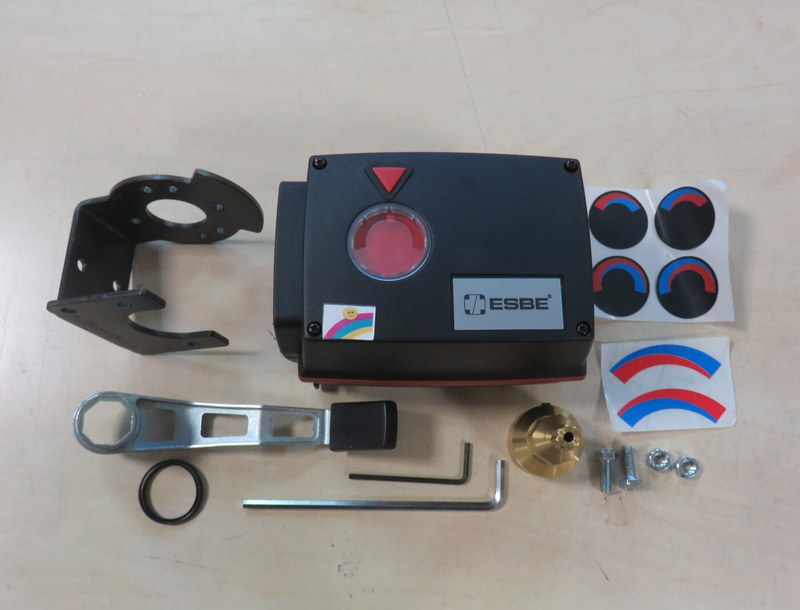

Выходной узел привода устанавливают соосно штоку клапана: перекос повышает сопротивление и ускоряет износ муфты. До фиксации проверяют свободный ход арматуры, совмещают исходные позиции и настраивают кулачки. При пуске контролируют движение в обоих направлениях, остановку на границах и соответствие указателя фактическому положению клапана. Регламентное обслуживание включает проверку крепежа, кулачков, индикации и свободного хода вала. Штатный комплект 16051300 предназначен для клапанов ESBE серий MG, G, F, BIV, T, TM, H и HG. Для VRG, VRH, VRB, VRS и VRP отдельно используют адаптер VRG801 16053300. Арматуру других изготовителей присоединяют профильными наборами. Совместимость проверяют по геометрии штока, углу и направлению вращения, а также моменту перемещения клапана при рабочем перепаде давления.

Требования к электрической части

Питание 230 В требует аппарата отключения и защиты проводки по проекту шкафа управления. Класс II указывает на усиленную или двойную изоляцию, но перед вскрытием и настройкой напряжение снимают. Оболочка IP54 защищает от ограниченного проникновения пыли и брызг, однако не рассчитана на погружение или мойку напорной струёй. Кабельные вводы не должны снижать защищённость корпуса. Опциональный переключатель выдаёт независимый сигнал о достижении заданной позиции или коммутирует связанную цепь. Номинал контакта составляет 6(3) А при 250 В AC; нагрузку проверяют с учётом пусковых токов. Исполнение 12052000 не имеет предварительно установленного вспомогательного переключателя, в отличие от 95-2M.

Области применения

Функциональные свойства привода позволяют включать его в узлы погодозависимого и технологического регулирования. Характерные задачи:

• изменение температуры подачи посредством смешения прямого и обратного потоков,
• управление поворотным смесительным клапаном котельного или теплового пункта,
• регулирование теплоносителя в радиаторных и напольных контурах,
• поддержание параметров воды в вентиляционных и теплообменных установках,
• перераспределение потока в гидравлической схеме в пределах функций установленного клапана,
• модернизация существующей арматуры при подтверждённой механической совместимости.

Привод создаёт только механическое перемещение и не измеряет температуру, давление или расход. Датчики и алгоритм относятся к внешней автоматике. Время хода и отсутствие аварийного возврата исключают применение модели как быстродействующего защитного затвора: при потере питания вал сохраняет последнее положение.

Таким образом, ESBE 12052000 управляет поворотной арматурой трёхпозиционным сигналом 230 В. Момент 15 Н·м, ход 120 с на 90, регулируемые кулачковые ограничители и ручное расцепление позволяют применять 95-2 в смесительных узлах при согласовании с клапаном и контроллером. Для стабильной работы необходимы точная установка, блокировка встречных команд и соблюдение условий среды. Компания «Олниса» осуществляет поставку ESBE 12052000 для промышленных и инженерных систем.
