Стабилизатор напряжения ExeGate Master Turbo AVS-20000 — надежная защита электрооборудования от перепадов напряжения

ExeGate Master Turbo AVS-20000 — автоматический однофазный стабилизатор для совокупной нагрузки мощностью до 20 000 ВА. Устройство корректирует повышенное или пониженное напряжение переключением отводов трансформатора и формирует на выходе 220 В с отклонением ±8 %. Диапазон 100–265 В позволяет применять аппарат при просадках в протяжённых или перегруженных линиях. Модель не является источником бесперебойного питания: она не накапливает энергию и не поддерживает нагрузку при исчезновении сети.

Технические характеристики

Основные параметры определяют возможность включения стабилизатора в распределительную линию и допустимый режим нагрузки:

• тип — автоматический релейный стабилизатор,
• фазность — одна фаза,
• полная выходная мощность — 20 000 ВА,
• номинальное выходное напряжение — 220 В,
• точность стабилизации — ±8 %,
• рабочий диапазон входного напряжения — 100–265 В,
• частота сети — 50–60 Гц,
• время переключения — менее 7 мс,
• коэффициент полезного действия — 98 %,
• максимальный входной ток — 100 А,
• подключение сети и нагрузки — клеммная колодка 5P,
• степень защиты оболочки — IP20,
• рабочая температура — от 0 до +40 C,
• допустимая относительная влажность без конденсации — 10–90 %,
• габариты — 310 × 312 × 167 мм,
• масса нетто — 26 кг,
• обозначение изделия — EX291767RUS.

Мощность 20 кВА нельзя приравнивать к допустимой сумме паспортных мощностей любых потребителей. Для двигателей, компрессоров и насосов учитывают пусковой ток, коэффициент мощности и длительность переходного режима. При снижении входного напряжения первичный ток возрастает, поэтому нагрузку рассчитывают для наиболее неблагоприятного режима с учётом вводного автомата и сечения проводников.

Конструкция и коммутация

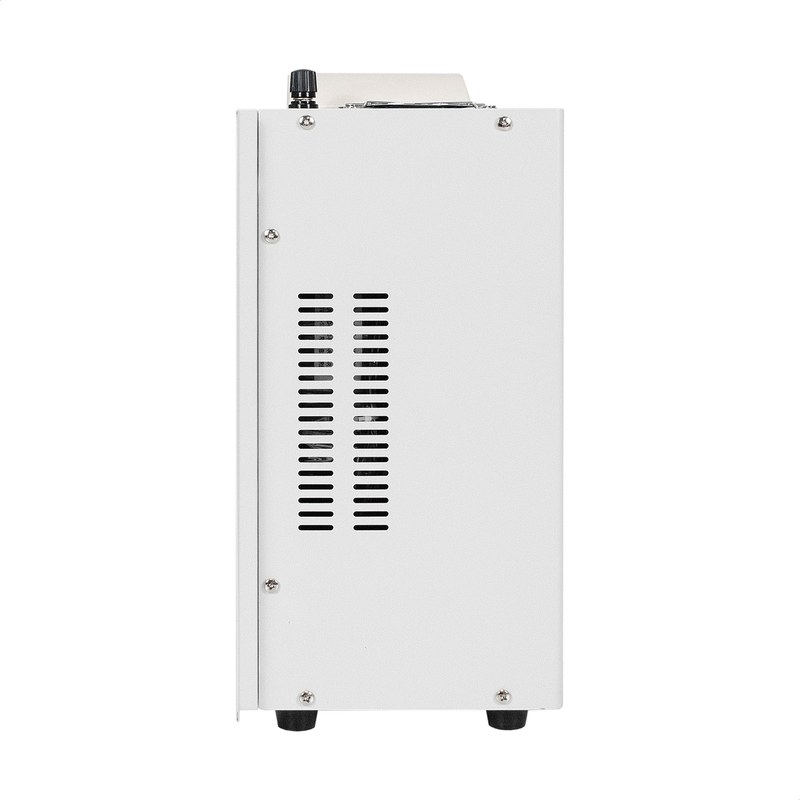

Силовая часть построена на тороидальном трансформаторе с несколькими отводами. Реле подключают требуемый участок обмотки, а микропроцессорный контроллер выбирает ступень по результатам измерения входного напряжения. Переключение около нулевого значения снижает электрическую нагрузку на контакты и ограничивает коммутационные возмущения. Стальной корпус рассчитан на эксплуатацию в сухом помещении. Исполнение допускает размещение на стене либо устойчивой горизонтальной поверхности. Сеть и нагрузку вводят через клеммную колодку; контактное сопротивление зависит от правильной зачистки, оконцевания и затяжки жил. Подключение выполняют при снятом напряжении с обязательным присоединением защитного проводника. Вокруг корпуса оставляют не менее 200 мм для воздухообмена. При высокой нагрузке нужно контролировать качество контактов: нагрев клемм указывает на повышенное переходное сопротивление и требует отключения всей линии. ЖК-дисплей отображает входное и выходное напряжение, состояние сети, задержку и защиту. Сопоставление двух значений позволяет определить режим повышения или понижения. Органы управления включают выключатель и выбор паузы: 6 секунд для обычной нагрузки либо 180 секунд для ограничения быстрого повторного пуска компрессорного оборудования.

Принцип регулирования

Контроллер сопоставляет измеренное напряжение с порогами и передаёт команду на реле, переводящее нагрузку на нужный отвод трансформатора. При пониженном входном уровне выход повышается, при избыточном — снижается. Регулирование выполняется ступенями, поэтому результат удерживается не точно на 220 В, а в заявленном поле ±8 %, ориентировочно 202,4–237,6 В. Частота и форма синусоиды не преобразуются: аппарат корректирует амплитуду, но не выполняет двойного преобразования энергии. Переключение менее чем за 7 мс приемлемо для большинства блоков питания и электромеханических потребителей. Совместимость с особо чувствительной аппаратурой оценивают по допустимому времени провала её питания.

Защитные функции и байпас

Система автоматики контролирует состояния, способные повредить силовые элементы или присоединённое оборудование:

• выход сетевого напряжения за рабочие пределы,
• опасное повышение выходного напряжения,
• глубокое понижение напряжения,
• короткое замыкание в нагрузочной цепи,
• превышение допустимой мощности,
• перегрев трансформатора,
• высоковольтные импульсные всплески.

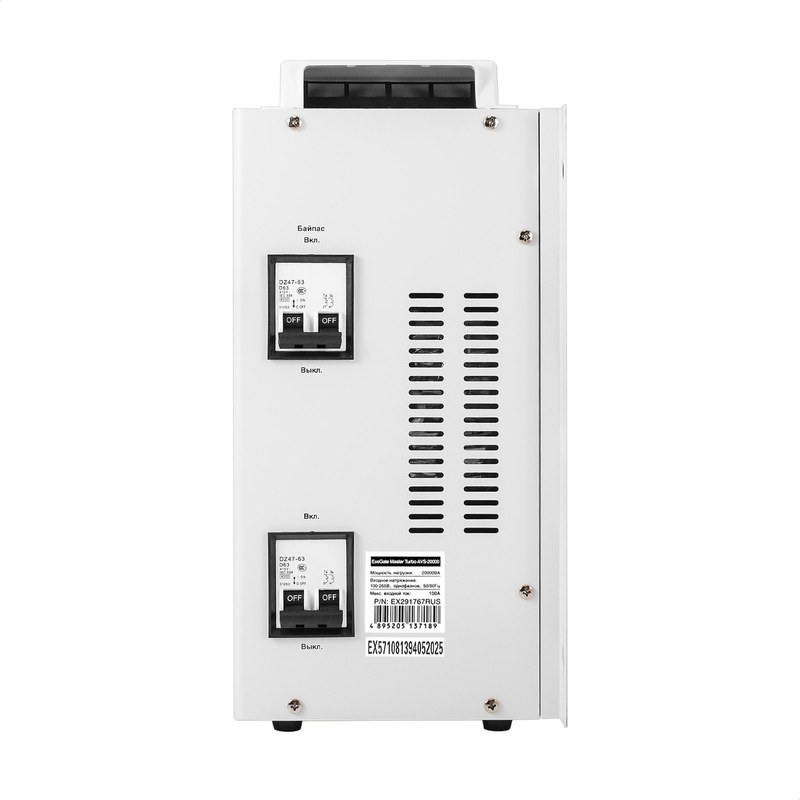

При аварийном режиме выход отключается, а дисплей сообщает о защите. После нормализации напряжения или охлаждения автоматика восстанавливает питание с заданной задержкой. Защита аппарата не заменяет расчёт внешнего выключателя, селективность групповых автоматов и заземление. Байпас передаёт сетевое напряжение к нагрузке без стабилизации; в таком режиме его качество определяется питающей сетью.

Монтаж и практическое применение

AVS-20000 применяют как вводной либо групповой стабилизатор, если расчётная нагрузка укладывается в токовые возможности аппарата:

• инженерные системы частных и малоэтажных зданий,
• насосное и вентиляционное оборудование,
• системы отопительной автоматики,
• серверные и телекоммуникационные узлы,
• контрольно-измерительные комплексы,
• кассовое, торговое и офисное оборудование,
• однофазные станки и ремонтные установки.

Линию рассчитывают по минимальному входному напряжению, длительной мощности, пусковым токам и характеру нагрузки. Сечение кабеля выбирают по току, способу прокладки, температуре и допустимому падению напряжения. Корпус размещают вдали от воды и источников тепла. IP20 не предусматривает защиты от влаги, поэтому открытая установка в сырой или наружной зоне недопустима. После перевозки на холоде аппарат выдерживают 3–4 часа при комнатной температуре во избежание конденсации.

Таким образом, ExeGate Master Turbo AVS-20000 рассчитан на централизованную стабилизацию мощной однофазной нагрузки и сочетает широкий входной диапазон, релейное регулирование, микропроцессорный контроль и многоуровневую защиту. Надёжность зависит от запаса мощности, учёта пусковых токов, качества соединений, заземления и теплоотвода. Компания «Олниса» осуществляет поставку ExeGate Master Turbo AVS-20000 и другого промышленного оборудования.
