Стабилизатор ExeGate AD5000-800 — автоматическая коррекция напряжения и защита подключенных устройств

ExeGate Power AD5000-800 предназначен для коррекции длительных отклонений напряжения в однофазной сети номиналом 220 В и отключения нагрузки при выходе входного параметра за рабочие границы. Аппарат выполнен в формате переносного сетевого блока для нескольких маломощных устройств. Релейная схема ступенчато повышает или понижает напряжение без аккумуляторного преобразования, поэтому модель не выполняет функции источника бесперебойного питания. При выборе проверяют два ограничения: 800 ВА полной и 400 Вт активной мощности.

Технические характеристики

Рабочие параметры ExeGate Power AD5000-800 определяют допустимый режим подключения и пределы коррекции:

• тип устройства — однофазный релейный стабилизатор напряжения,
• полная выходная мощность — 800 ВА,
• активная выходная мощность — 400 Вт,
• диапазон входного напряжения — 150–280 В,
• номинальная частота сети — 50 Гц,
• выходное напряжение — 220 В с допустимым отклонением ±10 %,
• время переключения — менее 7 мс,
• коэффициент полезного действия — 98 %,
• подключение нагрузки — четыре розетки CEE 7/4 типа F Schuko,
• расположение розеток — на верхней панели,
• сетевой кабель с вилкой Schuko — 1 м,
• защитные шторки розеток — предусмотрены,
• габариты корпуса — 115 × 82 × 285 мм,
• масса брутто — 1,24 кг,
• рабочая температура — от 0 до +40 C,
• допустимая относительная влажность — до 90 %.

Значение 800 ВА нельзя напрямую трактовать как возможность питания потребителя на 800 Вт. При расчёте группы устройств проверяют сумму активных мощностей относительно предела 400 Вт и одновременно сумму полных мощностей относительно 800 ВА. Для оборудования с выраженным пусковым током требуется дополнительный запас, поскольку кратковременная нагрузка при включении может многократно превышать установившееся потребление.

Конструкция и органы индикации

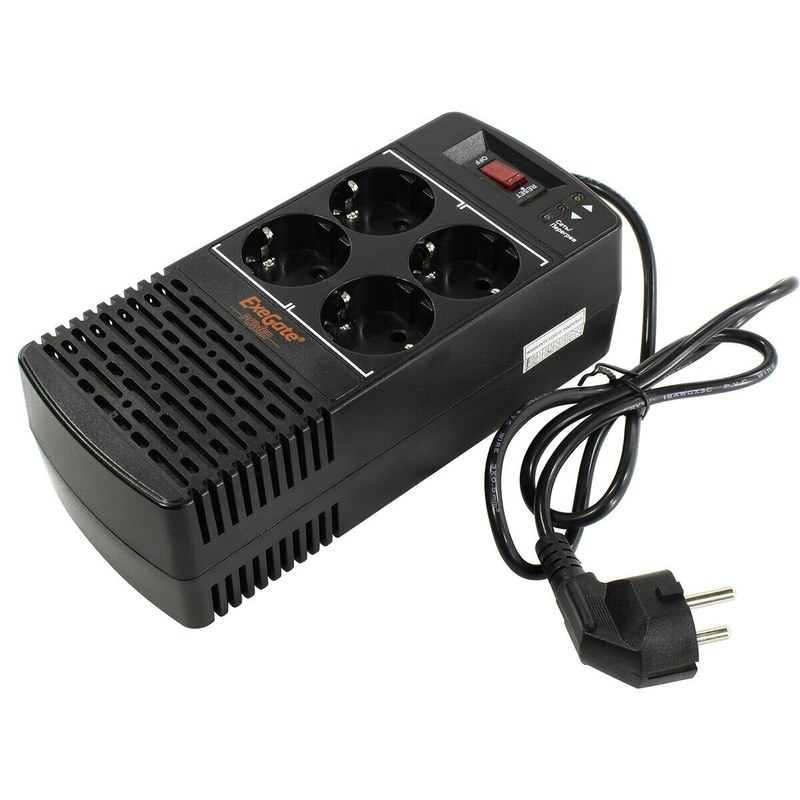

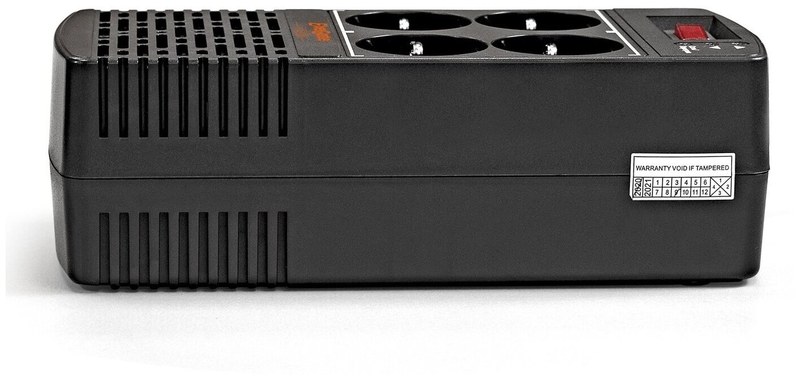

Вытянутый корпус объединяет стабилизатор и распределитель питания. Четыре евророзетки расположены на верхней панели, поэтому вилки подключаются без промежуточной колодки. Шторки ограничивают случайный доступ к токоведущим контактам. Кабель длиной 1 м рассчитан на размещение аппарата возле защищаемой техники. При установке вокруг корпуса оставляют свободное пространство для отвода тепла. Состояние при штатной работе отображается светодиодами. Зелёный сигнал соответствует сетевому режиму и допустимому входному напряжению. Жёлтый включается при повышении пониженного напряжения, а также во время задержки с заблокированным выходом. Красный сопровождает понижение завышенного напряжения и сообщает о перегреве. Индикация показывает режим, но не заменяет измерительный прибор при диагностике сети.

Принцип стабилизации

Контроллер оценивает входное напряжение и сопоставляет его с заданными порогами. При отклонении релейный узел выбирает ступень трансформации: при просадке коэффициент передачи увеличивается, при завышении — уменьшается. Коммутация дискретна, поэтому выход изменяется ступенями, а точность задана как 220 В ±10 %. Переход занимает менее 7 мс. Совместимость чувствительной аппаратуры оценивают по допустимому времени удержания её блока питания. При напряжении ниже 150 В или выше 280 В защита отключает выход, поскольку корректирующего диапазона недостаточно. После возврата параметров в рабочую область логика задержки временно подавляет питание. Энергетического резерва нет: исчезновение сети немедленно обесточивает потребителей. Устройство не компенсирует пропадание питания и не предназначено для регулирования частоты.

Защитные функции

Комплекс встроенных защит ориентирован как на аварии питающей линии, так и на нарушения со стороны нагрузки:

• отключение при недопустимом повышении входного напряжения,
• отключение при падении напряжения ниже рабочего порога,
• ограничение воздействия высоковольтных импульсов,
• защита при коротком замыкании в выходной цепи,
• реакция на превышение допустимой нагрузки,
• отключение при внутреннем перегреве.

Наличие этих функций не отменяет требований к внешнему автоматическому выключателю, исправному защитному проводнику и корректно выполненной розеточной сети. Подключать аппарат следует к заземлённой розетке, а суммарную нагрузку — распределять с учётом параметров всех четырёх выходов. Каскадное соединение с мощными удлинителями, перекрытие вентиляционных участков и эксплуатация при конденсации влаги ухудшают тепловой и электрический режимы.

Расчёт и области применения

У резистивной нагрузки активная и полная мощности практически совпадают. Для аппаратуры с импульсным питанием или реактивной составляющей полная мощность выше активной; её устанавливают по паспорту либо измеряют. В расчёт принимают максимальное потребление и предусматривают резерв на переходные процессы. Типовые варианты применения модели включают:

• персональный компьютер с монитором при суммарном потреблении в установленных пределах,
• сетевое оборудование, маршрутизаторы и маломощные коммутаторы,
• телевизионную и аудиовизуальную аппаратуру,
• кассовые узлы и офисную периферию,
• контроллеры, интерфейсные модули и вспомогательные блоки автоматизации,
• измерительные приборы с подключением через вилку Schuko.

AD5000-800 не рассчитан на потребителей активной мощностью более 400 Вт, хотя обозначение модели содержит число 800. Электронагреватели, мощные лазерные принтеры, компрессоры и насосы нельзя подключать без проверки рабочего и пускового токов. Эксплуатация допустима в сухом помещении при 0...+40 C и влажности до 90 %, вдали от воды, нагрева и проводящей пыли.

Таким образом, ExeGate Power AD5000-800 — компактный релейный стабилизатор для однофазной нагрузки до 400 Вт и 800 ВА. Он работает при входе 150–280 В, поддерживает выход 220 В ±10 %, питает четыре розетки Schuko и отключает аппаратуру при аварийных режимах. Модель применима для защиты нескольких маломощных потребителей без автономного питания. Компания «Олниса» осуществляет поставку ExeGate Power AD5000-800 для систем электропитания, соответствующих ограничениям устройства.
