Блок питания ExeGate 80 PLUS 500PPH — стабильность, энергоэффективность и надежная эксплуатация

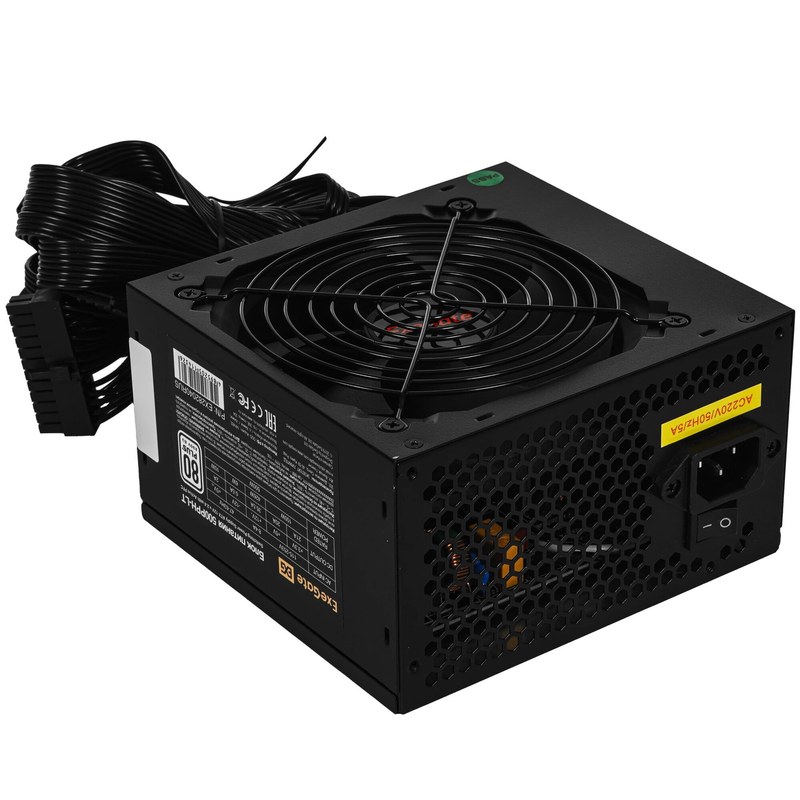

ExeGate 80 PLUS 500PPH — блок питания формата ATX 12V v2.4 номинальной мощностью 500 Вт, предназначенный для настольных рабочих станций, офисных ПК и универсальных вычислительных систем. Модель построена по архитектуре Dual Forward, оснащена активной коррекцией коэффициента мощности APFC и соответствует уровню энергоэффективности 80 PLUS Bronze. При инженерной оценке устройства основное значение имеют распределение мощности по выходным шинам, допустимые токи, параметры входной сети, состав защит, тепловой режим и набор силовых разъёмов. Конструкция использует фиксированные плоские кабели и 120-мм вентилятор с автоматическим регулированием скорости.

Электрические характеристики

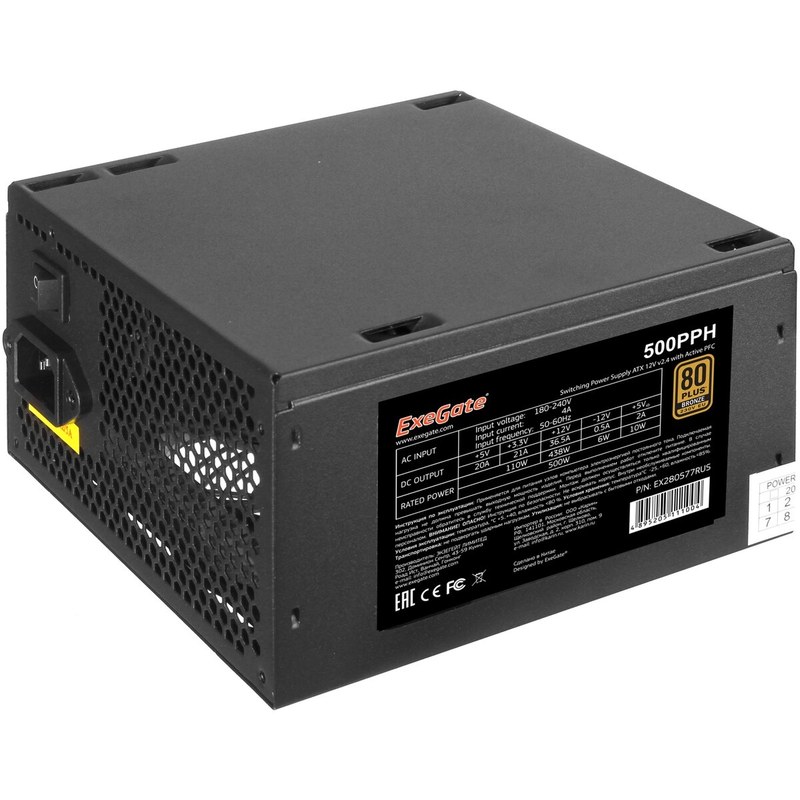

Источник формирует стандартные напряжения +3,3 В, +5 В, +12 В, -12 В и дежурное +5VSB. Основная мощность сосредоточена на шине +12 В, питающей процессорные преобразователи, видеокарты, электродвигатели накопителей и другие высоконагруженные узлы:

• номинальная выходная мощность — 500 Вт,
• входное напряжение — 115–253 В,
• частота сети — 47–63 Гц,
• максимальный входной ток — 8 А,
• максимальный КПД — до 88 %,
• сертификация — 80 PLUS Bronze,
• ток +3,3 В — до 21 А,
• ток +5 В — до 20 А,
• ток +12 В — до 36,5 А,
• совместная мощность +3,3 В и +5 В — до 110 Вт,
• мощность +12 В — до 435 Вт,
• ток -12 В — до 0,5 А,
• ток +5VSB — до 2 А.

Для расчёта конфигурации недостаточно учитывать только суммарные 500 Вт. Линия +12 В допускает нагрузку до 435 Вт, поэтому именно этот параметр определяет энергетический резерв для процессора и графического адаптера. Шины +3,3 В и +5 В имеют общий предел 110 Вт, что исключает простое сложение их максимальных токовых значений при оценке допустимой нагрузки.

Схемотехника и принцип работы

В первичной части применяется активный PFC, корректирующий форму потребляемого тока и повышающий коэффициент мощности. После входной фильтрации и выпрямления энергия поступает в силовой каскад Dual Forward с двумя ключевыми элементами. Высокочастотное напряжение передаётся через трансформатор во вторичную часть, где выпрямляется, фильтруется и преобразуется в рабочие напряжения ATX. Уровень 80 PLUS Bronze и максимальный КПД до 88 % указывают на ограничение внутренних потерь при штатных режимах, что непосредственно влияет на тепловыделение и требования к вентиляции.

Кабельная система и разъёмы

В ExeGate 80 PLUS 500PPH применены несъёмные плоские кабели. Такое исполнение уменьшает объём жгутов и упрощает их прокладку вдоль стенок корпуса. Набор коннекторов позволяет подключать системные платы, процессорные цепи питания, дискретную графику и несколько накопителей:

• 24-pin ATX — 1 разъём,
• 4+4-pin CPU — 2 разъёма,
• 6+2-pin PCI-E — 4 разъёма,
• SATA — 6 разъёмов,
• IDE Molex — 3 разъёма.

Четыре PCI-E 6+2 pin расширяют коммутационные возможности, но допустимость установки конкретной видеокарты определяется не количеством штекеров, а её потреблением и общей нагрузкой по +12 В. Аналогичный принцип применяется к накопителям: при большом числе устройств необходимо учитывать их рабочие и пусковые токи, а также распределение нагрузки между кабельными ветвями.

Система защит

Защитная автоматика отключает источник при режимах, способных вызвать перегрев, перегрузку или повреждение подключённых компонентов. Реализованный набор охватывает основные электрические аварии, характерные для ATX-систем:

• SCP — короткое замыкание,
• OVP — превышение выходного напряжения,
• UVP — недопустимое снижение напряжения,
• OCP — перегрузка по току,
• OPP/OLP — превышение мощности или нагрузки,
• OTP — перегрев,
• SIP — импульсные помехи на входе.

Наличие защит не заменяет расчёт запаса мощности. Работа вблизи предельных значений повышает температурную нагрузку на ключи, выпрямители и конденсаторы, а также уменьшает резерв для кратковременных скачков потребления. Поэтому при проектировании системы следует учитывать динамические пики процессора и графического ускорителя.

Конструктивное исполнение

Габариты блока составляют 150 × 86 × 140 мм. Такое исполнение соответствует распространённым ATX-корпусам и позволяет устанавливать устройство без увеличенного пространства по глубине. Длина 140 мм особенно удобна в шасси с близко расположенными корзинами накопителей или ограниченной зоной для укладки проводов. Заявленная наработка на отказ — 100000 часов. Этот показатель характеризует расчётную надёжность при заданных условиях и не является фиксированным сроком службы отдельного экземпляра. Реальный ресурс зависит от температуры, запылённости, качества питающей сети, средней нагрузки и состояния системы охлаждения.

Таким образом, ExeGate 80 PLUS 500PPH — ATX-блок питания мощностью 500 Вт с активным PFC, архитектурой Dual Forward, сертификацией 80 PLUS Bronze и набором основных защит. Мощность до 435 Вт по +12 В, четыре PCI-E 6+2 pin, шесть SATA и два процессорных 4+4 pin делают модель пригодной для широкого спектра настольных конфигураций. Температурное управление 120-мм вентилятором поддерживает требуемый теплообмен, а плоские фиксированные кабели упрощают внутреннюю разводку. При эксплуатации критичны корректный расчёт нагрузки по шинам, запас по мощности и свободная вентиляция корпуса. Компания «Олниса» осуществляет поставку ExeGate 80 PLUS 500PPH и другого промышленного оборудования.
