Обжимной инструмент ExeGate HT-2007 — функциональная конструкция для эффективного выполнения кабельных работ

ExeGate HT-2007 — механический инструмент для подготовки кабеля и оконцевания медных линий связи модульными штекерами. Модель выполняет резку, снятие наружной оболочки и опрессовку при изготовлении патч-кордов и телефонных шнуров. Рабочие гнезда рассчитаны на форматы 8P8C, 6P6C, 6P4C, 4P4C и 4P2C без замены матриц. При сведении рукояток рабочая гребенка утапливает контактные ножи в проводники и фиксирует элементы штекера. Результат определяется подготовкой жил, соответствием коннектора кабелю, сохранением скрутки пар и соблюдением распиновки.

Технические характеристики

Ключевые параметры и функциональные возможности модели:

• тип оборудования — кримпер для зачистки и обжима витой пары,
• поддерживаемые коннекторы — RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P4C), RJ11 (4P2C), RJ9, RJ10 и RJ22 (4P4C),
• операции с кабелем — резка и снятие изоляционной оболочки,
• обжим — экранированные и неэкранированные коннекторы совместимого исполнения,
• ограничитель — предусмотрен конструкцией,

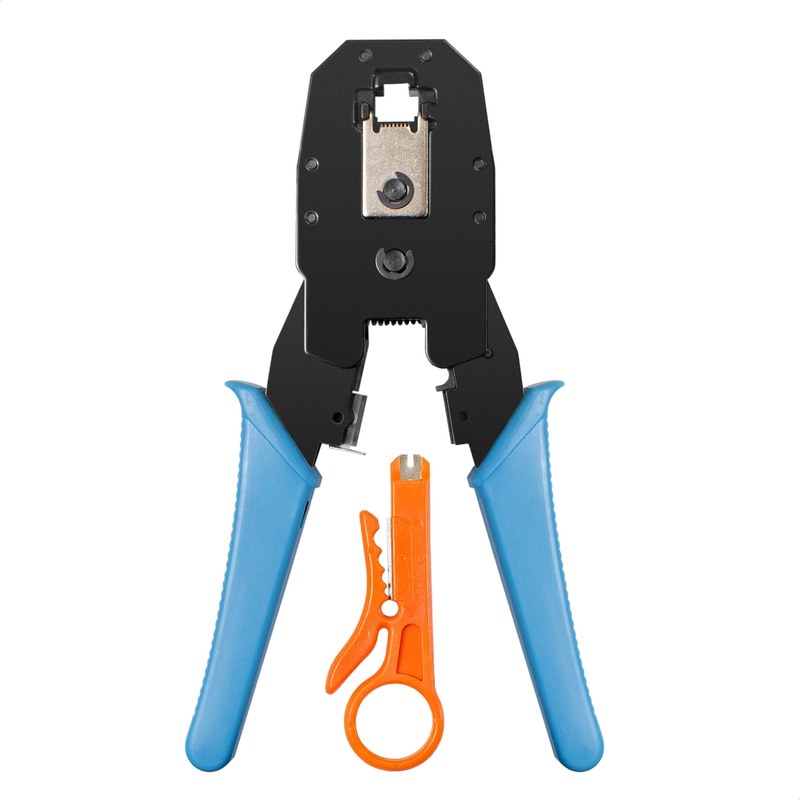

• комплектация — отдельный инструмент для зачистки,
• размер упаковки — 255 × 125 × 20 мм,
• масса брутто — 0,33 кг,
• номер изделия — EX271112RUS,
• код EAN — 4895205105768.

Конструкция и механика обжима

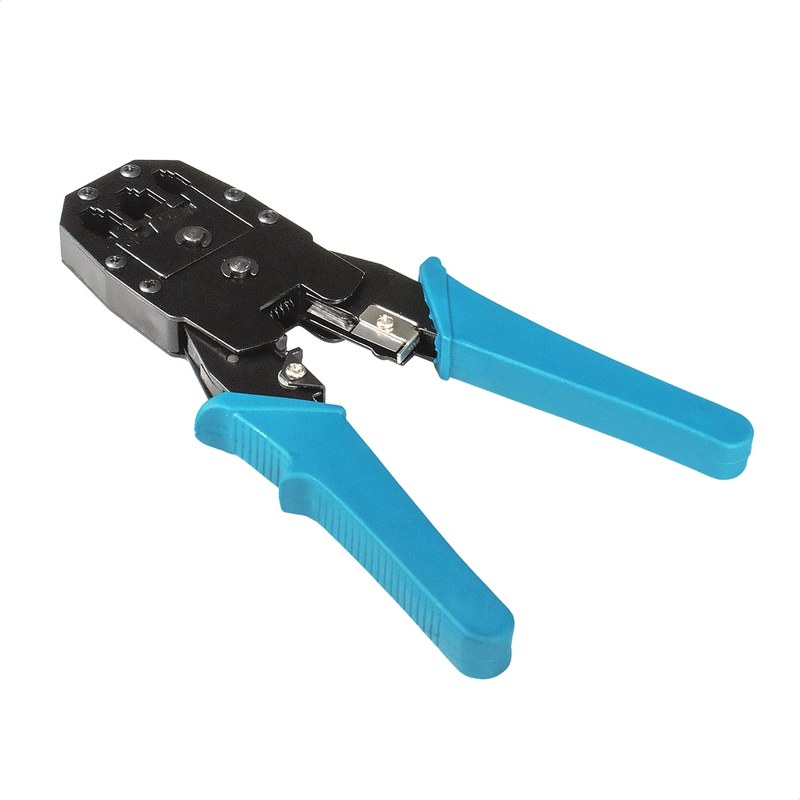

Основу HT-2007 образуют металлические рукоятки с шарнирным соединением и формованными накладками. Рычажная схема преобразует движение рук в направленное усилие на обжимном узле. В головной части размещены профили под несколько типоразмеров штекеров. Профиль удерживает корпус коннектора в заданном положении, а гребенка воздействует на контактную группу по ширине, обеспечивая одновременную посадку контактных пластин при корректной установке детали. Режущая зона дает ровный торец кабеля, а узел зачистки отделяет наружную оболочку. Комплектное приспособление выполняет зачистку отдельно. Ограничитель управляет ходом механизма. После опрессовки штекер извлекают без перекоса, чтобы не повредить защелку и контакты.

Принцип формирования соединения

Контакты модульного штекера имеют прорезающие кромки. При опрессовке они проходят через изоляцию отдельных жил и соприкасаются с проводником. Одновременно прижимная планка фиксирует наружную оболочку, воспринимая растягивающую нагрузку и ограничивая ее передачу на контактные точки. Кримпер задает взаимное перемещение деталей, но не компенсирует ошибочный выбор вилки по типу, диаметру или конструкции жилы. У витой пары скрутку сохраняют максимально близко к контактной зоне. Избыточно распрямленный участок создает геометрическую неоднородность и способен ухудшить высокочастотные свойства линии. При установке 8P8C проводники раскладывают по T568A либо T568B, подрезают до общей длины и вводят до упора. До сжатия проверяют цветовую последовательность, положение торцов у передней стенки корпуса и заход оболочки под фиксирующую планку. Последовательность монтажа включает:

• выбор штекера по числу позиций, конструкции кабеля и наличию экрана,
• перпендикулярную обрезку неровного или поврежденного конца,
• снятие минимально достаточной длины оболочки без надреза изоляции жил,
• раскладку проводников по проектной распиновке,
• выравнивание и окончательную подрезку проводников,
• введение жил в каналы коннектора до упора,
• установку штекера в соответствующее гнездо HT-2007,
• полное плавное сведение рукояток без перекоса,
• визуальную проверку контактов и фиксации оболочки,
• электрическое тестирование готового кабельного сегмента.

Контроль качества

После обжима контактные пластины должны находиться на сопоставимой глубине, а оболочка кабеля — под фиксатором штекера. Недопустимы выступающие жилы, трещины корпуса, переход проводников между каналами и неполная посадка контактов. У экранированного исполнения отдельно контролируют фиксацию экрана согласно конструкции вилки. Заявленная совместимость кримпера с экранированными коннекторами не отменяет согласования штекера с диаметром кабеля, материалом проводника и толщиной изоляции.

Области применения

Поддерживаемые форматы охватывают следующие монтажные задачи:

• изготовление и восстановление патч-кордов со штекерами 8P8C,
• оконцевание кабелей локальных вычислительных сетей,
• подготовку телефонных шнуров с конфигурациями 6P6C, 6P4C и 4P2C,
• монтаж соединений телефонных трубок на базе 4P4C,
• обслуживание слаботочных систем с совместимыми модульными вилками,
• замену поврежденного коннектора при исправном кабельном участке.

Практические преимущества

Инженерно значимые свойства HT-2007:

• совмещение резки, зачистки и опрессовки в одном комплекте,
• поддержка сетевых и телефонных модульных штекеров,
• работа с пятью конфигурациями позиций и контактов,
• совместимость с экранированными и неэкранированными коннекторами,
• рычажная передача усилия на контактную группу,
• отдельное приспособление для снятия оболочки,
• работа без электропитания и настройки привода,
• компактность для размещения в монтажном кейсе.

Таким образом, ExeGate HT-2007 — многоформатный ручной кримпер для подготовки медного кабеля и установки штекеров 8P8C, 6P6C, 6P4C, 4P4C и 4P2C. Инструмент выполняет резку, снятие оболочки и механическое формирование контакта, а отдельное зачистное приспособление позволяет разделить подготовительные операции. Качество линии обеспечивается правильным выбором штекера, соблюдением распиновки, сохранением структуры пар и проверкой тестером. Компания «Олниса» осуществляет поставку ExeGate HT-2007 как промышленного оборудования для монтажа медных линий связи.
