ИБП ExeGate EX295995RUS — мощность 500 ВА, автоматическая стабилизация напряжения и поддержка внешнего аккумулятора
ExeGate EX295995RUS представляет собой линейно-интерактивный источник бесперебойного питания серии FineSine для однофазных нагрузок полной мощностью до 500 ВА и активной мощностью до 300 Вт. Устройство рассчитано на оборудование, чувствительное к форме питающего напряжения: автоматику котлов, циркуляционные насосы, измерительные узлы и маломощные электронные системы. Инвертор выдает чистую синусоиду, а внешний аккумуляторный контур позволяет задавать энергетический запас отдельно от силового блока.
Электрические характеристики
Архитектура line-interactive совмещает сетевой режим, автоматическую ступенчатую коррекцию напряжения и резервное преобразование энергии аккумулятора. При наличии сети нагрузка получает питание через стабилизирующий тракт, а зарядное устройство поддерживает батарею в готовности. Если входные параметры выходят за допустимые границы, схема переключает розетки на инвертор не более чем за 4 мс. Такая задержка допустима для большинства электронных контроллеров и импульсных блоков питания, однако совместимость конкретной нагрузки необходимо оценивать по длительности удержания ее входного звена. Основные параметры модели:
- тип топологии — линейно-интерактивный,
- рабочий диапазон сети — 140–275 В,
- допустимая входная частота — 45–65 Гц,
- выход инвертора — 220 В с отклонением ±3 %,
- выход AVR — 190–245 В,
- частота в автономном режиме — 50 или 60 Гц с точностью ±0,5 Гц,
- форма выходного сигнала — чистая синусоида,
- время переключения — не более 4 мс,
- КПД при работе от сети — более 95 %.
AVR уменьшает количество переходов на аккумулятор при отклонениях сети и сохраняет его ресурс для отключений электроснабжения. В резервном режиме постоянное напряжение преобразуется в переменное с нормированной амплитудой. Тороидальный трансформатор обеспечивает согласование уровней при небольшом рассеянии магнитного поля.
Аккумуляторный контур и автономность

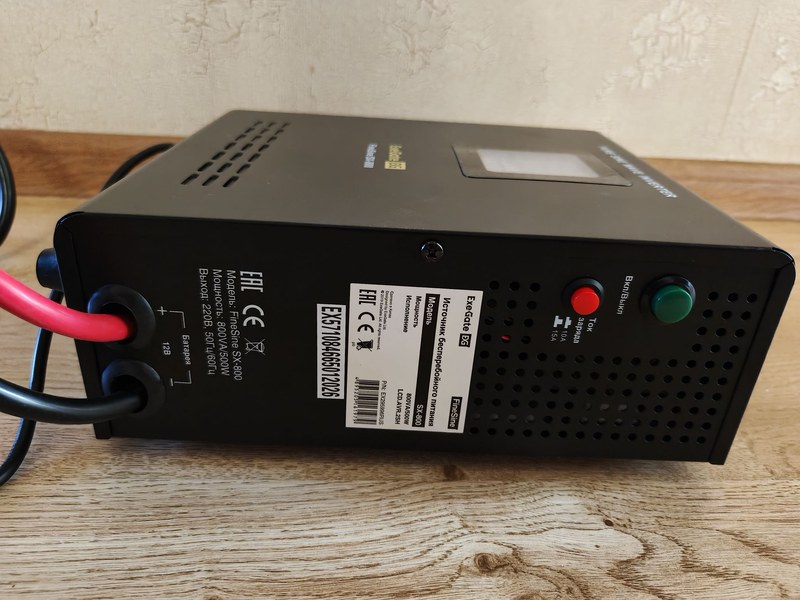

EX295995RUS поставляется без батареи и рассчитан на один внешний герметичный необслуживаемый свинцово-кислотный аккумулятор 12 В емкостью 26–250 А·ч. Подключение выполняется кабелем 0,7 м через клеммы M8. Зарядный ток выбирается между 5 и 10 А с учетом допустимого режима конкретной батареи. Расчет резерва учитывает мощность потребителя, КПД преобразователя, напряжение отключения, состояние и температуру батареи, пусковой ток и падение доступной емкости при быстром разряде. Для электродвигателя проверяют пусковой максимум: превышение 300 Вт либо 500 ВА способно вызвать перегрузку при достаточном запасе энергии. Параметры батарейного подключения:
- рекомендуемый тип — герметичный свинцово-кислотный необслуживаемый,
- допустимый диапазон емкости — 26–250 А·ч,
- число подключаемых батарей — одна,
- длина соединительного кабеля — 0,7 м,
- тип силовых выводов — M8,
- холодный старт при отсутствии сети — поддерживается.
Коммутация, конструкция и индикация
Две заземленные розетки CEE 7/4 типа Schuko связаны с резервным трактом. Вход выполнен несъемным кабелем 0,75 м с евровилкой. Суммарная нагрузка на обе розетки ограничена 500 ВА и 300 Вт. Заземляющий проводник подключают к исправной защитной системе объекта. Стальной корпус рассчитан на настенное размещение на негорючем основании при свободной циркуляции воздуха. Степень IP20 означает защиту от доступа пальцем к опасным частям, но не от воды. Установка допустима в сухом помещении без конденсата и проводящей пыли. Конструктивные и эксплуатационные данные:
- материал корпуса — сталь,
- цвет исполнения — черный,
- монтаж — настенный,
- габариты корпуса — 275 × 310 × 140 мм,
- масса нетто — 4,3 кг,
- степень защиты оболочки — IP20,
- средство локального контроля — ЖК-дисплей.
ЖК-дисплей отображает состояние сети, инвертора и аккумулятора. Место установки должно сохранять доступ к экрану, органам управления, розеткам и батарейным соединениям. Аккумулятор закрепляют устойчиво, исключая замыкание выводов и натяжение кабеля. Закрытый невентилируемый шкаф непригоден из-за тепловыделения электроники.
Защитные функции и режимы эксплуатации
Встроенная защита реагирует на короткое замыкание, перегрузку, перегрев, импульсные, высоко- и низкочастотные сетевые помехи. Аккумуляторный тракт контролируется по условиям перезаряда и глубокого разряда. При сетевой нагрузке свыше 110 % предусмотрено отключение через пять минут; данный интервал нельзя использовать как штатный режим форсирования мощности. Защитные алгоритмы ограничивают последствия аварий, но не отменяют предварительного расчета селективности, мощности и пусковых процессов. Контролируемые аварийные факторы:
- короткое замыкание на выходе,
- превышение допустимой нагрузки,
- перегрев силовых компонентов,
- избыточный заряд аккумулятора.

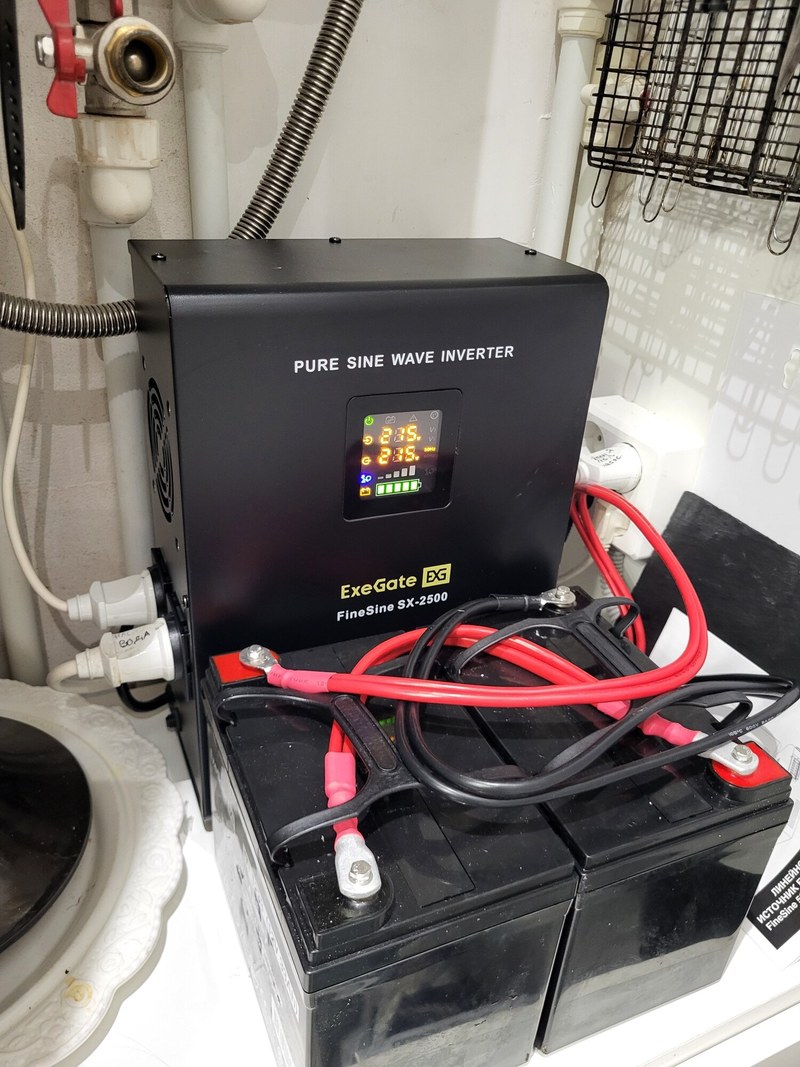

ИБП применим для котлов, насосных контуров, узлов диспетчеризации, связи, охраны и сигнализации в пределах мощности. Перед вводом проверяют мощность, пусковой ток, фазозависимость автоматики и нейтраль в резервном режиме. При испытании отключают сеть под нагрузкой, контролируют автоматику и нагрев соединений.
Таким образом, ExeGate EX295995RUS сочетает линейно-интерактивное регулирование, чистую синусоиду, внешний аккумуляторный контур 12 В и две резервируемые розетки Schuko. Модель ориентирована на нагрузки до 300 Вт, для которых критичны корректная форма напряжения и продолжительная автономная работа. Надежность комплекса определяется обоснованным выбором емкости батареи, учетом пусковых токов и соблюдением условий монтажа. Компания «Олниса» осуществляет поставку данного промышленного оборудования.
