Стабилизатор напряжения ExeGate Master Turbo AVS-8000 — надежная защита электрооборудования от сетевых перепадов

ExeGate Master Turbo AVS-8000 предназначен для коррекции напряжения в однофазной сети 220 В и защиты аппаратуры от опасных режимов. Модель рассчитана на полную мощность 8000 ВА и активную нагрузку до 8000 Вт. Диапазон входного напряжения позволяет применять устройство при выраженных просадках и длительных превышениях номинала. Релейная схема выполняет ступенчатое регулирование, а коммутация менее чем за 7 мс ограничивает длительность переходного процесса.

Технические характеристики

Основные параметры определяют допустимые условия включения, нагрузочную способность и качество стабилизации:

• тип силовой схемы — релейный стабилизатор,
• полная выходная мощность — 8000 ВА,
• активная выходная мощность — 8000 Вт,
• диапазон входного напряжения — 100–265 В,
• номинальное выходное напряжение — 220 В,
• точность поддержания выхода — ±8 %,
• частота питающей сети — 50 Гц,
• максимальный входной ток — 40 А,
• время переключения — менее 7 мс,
• коэффициент полезного действия — 98 %,
• подключение питания — пятиконтактная клеммная колодка,
• подключение потребителей — две розетки CEE 7/4 типа F и клеммная колодка,
• габаритные размеры — 265 × 320 × 140 мм,
• масса нетто — 10,3 кг,
• вариант размещения — настенный или напольный,
• номер исполнения — EX291750.

При точности ±8 % напряжение на выходе может находиться примерно в пределах 202,4–237,6 В. Это учитывают для аппаратуры с более узким допуском питания. Номинальная мощность не отменяет проверки пусковых токов: двигатели, компрессоры и трансформаторные блоки кратковременно создают нагрузку выше установившегося потребления.

Конструкция и коммутационные элементы

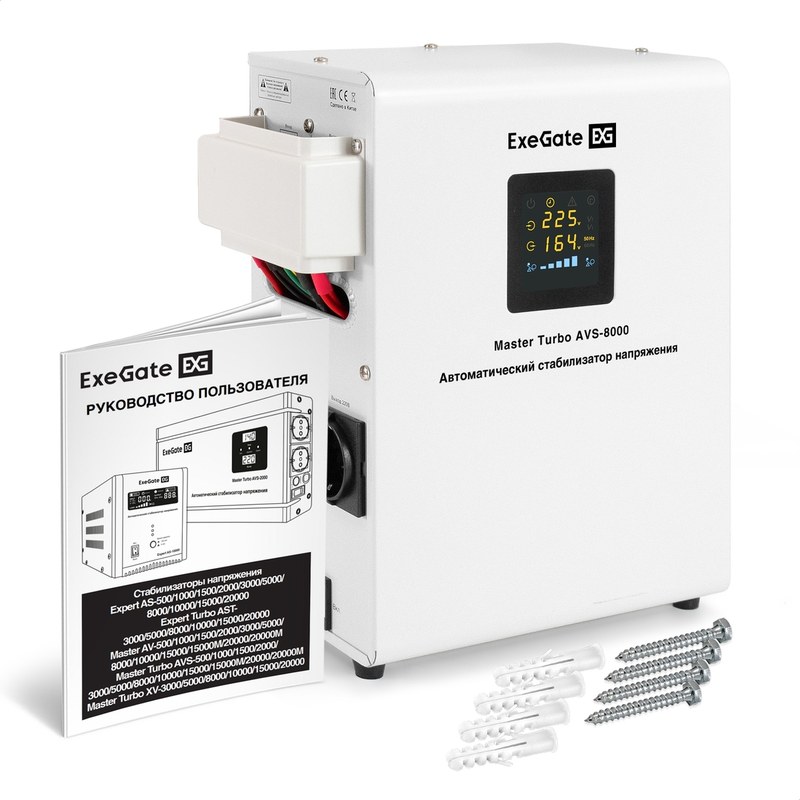

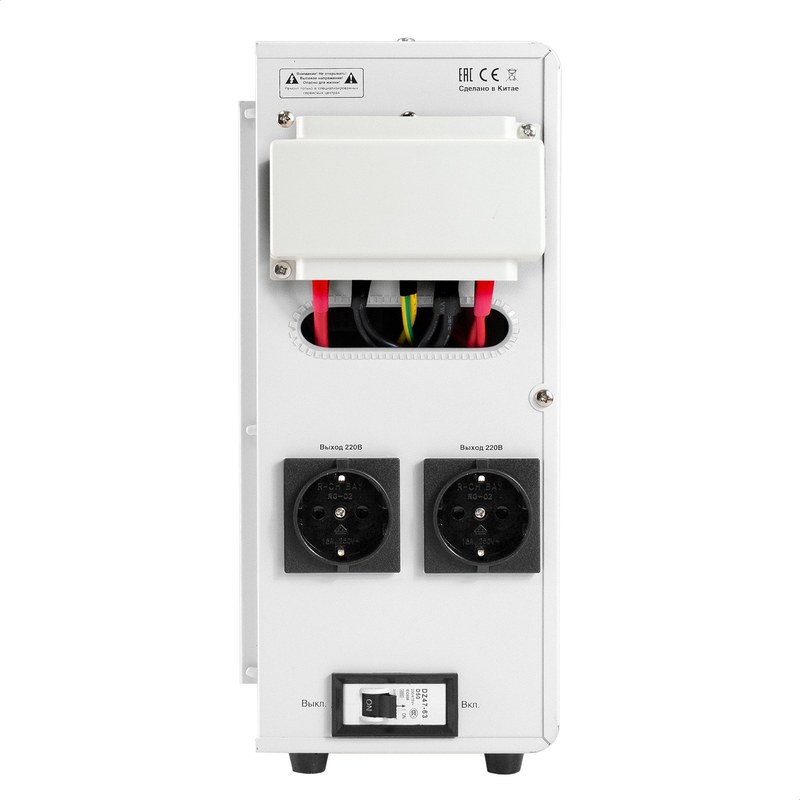

Силовая часть построена на автотрансформаторе с несколькими выводами обмотки. Электромагнитные реле подключают выбранный отвод, изменяя коэффициент трансформации в соответствии с измеренным входным уровнем. Такое решение отличается высокой скоростью реакции и сравнительно малым количеством силовых компонентов. Поскольку регулирование дискретное, изменение выходного параметра происходит ступенями; это является штатной особенностью релейной топологии. Корпус допускает напольную установку или крепление к стене. В комплект входят монтажный набор и шаблон для разметки. Две боковые евророзетки служат для прямого присоединения потребителей, клеммная колодка — для стационарной линии. Розетки имеют защитные шторки. При токах, близких к предельным, необходимы проводник расчетного сечения и надежная затяжка клемм, исключающая локальный перегрев. ЖК-дисплей передает входные и выходные параметры, состояние сети, режим коррекции, задержку подачи питания и перегрев. Индикация позволяет отличить штатное регулирование от защитного отключения без вскрытия корпуса.

Принцип стабилизации

Измерительный тракт контролирует входное напряжение. Контроллер сопоставляет значение с рабочими порогами и определяет ступень автотрансформатора. При пониженном уровне выбирается повышающий отвод, при завышенном — понижающий. В допустимой зоне силовая схема удерживает соответствующий режим. Заданные пороги предотвращают произвольную коммутацию соседних ступеней при малых колебаниях сети. При коммутации прежний отвод отключается и подключается новый. Переход длится менее 7 мс, однако совместимость оценивают по времени удержания конкретного потребителя. Стабилизатор корректирует амплитуду напряжения, но не является источником бесперебойного питания и при исчезновении сети не поддерживает нагрузку от аккумулятора. Диапазон 100–265 В задает границы автоматического регулирования. Доступную мощность при глубокой просадке оценивают с учетом роста входного тока: передача той же мощности при снижении напряжения повышает ток со стороны сети. Запас необходим на линиях с высоким сопротивлением и при низком коэффициенте мощности нагрузки.

Защитная автоматика

Встроенная система контролирует не только напряжение, но и электрические и тепловые режимы силового тракта. Предусмотрены следующие функции:

• отключение при выходе напряжения за разрешенные верхний и нижний пределы,
• ограничение последствий высоковольтного импульса,
• защита при коротком замыкании в цепи нагрузки,
• реакция на превышение допустимой мощности или тока,
• тепловое отключение при перегреве внутренних узлов,
• задержка подключения выхода после восстановления приемлемых параметров.

Задержанный пуск исключает немедленную повторную подачу напряжения после аварии или нестабильного восстановления сети. Для компрессорного оборудования это снижает вероятность запуска при невыравненном давлении. Алгоритмы стабилизатора не заменяют автоматический выключатель, заземление и устройства защиты, предусмотренные проектом электроустановки.

Условия включения и эксплуатация

AVS-8000 применим для вычислительной техники, телекоммуникационных узлов, автоматики, лабораторных приборов и электромеханического оборудования при соответствии суммарной нагрузки его возможностям. Расчет учитывает длительный ток, кратность пуска, реактивную составляющую, одновременность включения и допуск напряжения потребителей. Перед вводом проверяют параметры линии, затяжку клемм, защитный проводник, номинал автомата и сечение кабеля. Размещение должно обеспечивать отвод тепла без перекрытия вентиляционных зон и исключать конденсат, проводящую пыль, интенсивный нагрев. Масса 10,3 кг требует прочного основания и крепежа, рассчитанного на материал стены с запасом.

Таким образом, ExeGate Master Turbo AVS-8000 — однофазный релейный стабилизатор для линий с широкими отклонениями. Мощность 8 кВА, диапазон 100–265 В, выход 220 В с точностью ±8 %, быстрая коммутация, два способа подключения нагрузки и защитная автоматика обеспечивают интеграцию модели в систему питания объекта. Результат зависит от расчета пусковых режимов, качества соединений, вентиляции и согласования с аппаратами защиты. Компания «Олниса» осуществляет поставку ExeGate Master Turbo AVS-8000 как промышленного оборудования для систем электропитания.
