Стабилизатор напряжения ExeGate Power AD5000-800 — функциональное решение для надежной эксплуатации чувствительной электроники
ExeGate Power AD5000-800 предназначен для коррекции напряжения в однофазной сети 220 В и защиты аппаратуры от электрических отклонений. Устройство рассчитано на полную нагрузку до 800 ВА при активной мощности до 400 Вт. Поэтому при проектировании учитывают потребление в ваттах и коэффициент мощности: ни один предел превышать нельзя. Переносной корпус допускает настенное крепление, а выходная группа объединяет стабилизируемые и транзитные розетки.
Технические характеристики
Параметры определяют допустимый режим включения стабилизатора и границы совместимости с нагрузкой:
- тип устройства — однофазный релейный стабилизатор напряжения,
- номинальное напряжение сети — 220 В,
- рабочий диапазон на входе — от 150 до 280 В,
- напряжение на выходе — 220 В с отклонением ±10 %,
- полная выходная мощность — 800 ВА,
- активная выходная мощность — 400 Вт,
- частота питающей сети — 50 Гц,
- время переключения — менее 7 мс,
- коэффициент полезного действия — 98 %,
- подключение нагрузки — четыре розетки Schuko, две со стабилизацией,
- подключение к сети — кабель Schuko длиной 1 м,
- габариты корпуса — 115 × 82 × 285 мм,
- масса брутто — 1,24 кг,
- обозначение изделия — EP285938.
Релейная схема регулирования
Коррекция основана на ступенчатом изменении коэффициента трансформации. Контроллер измеряет вход, сопоставляет результат с порогами и управляет силовыми реле. Ниже 198 В подключается повышающая ступень, выше 242 В — понижающая. В интервале 198–242 В коррекция не выполняется: вход находится в допустимой области. Релейная топология не синтезирует напряжение заново: автоматика выбирает отвод трансформатора, поэтому выход меняется дискретно, а точность составляет 220 В ±10 %. Коммутация занимает менее 7 мс. Для многих импульсных блоков питания такой переход допустим, но совместимость чувствительной аппаратуры проверяют по её документации.
Разделение выходных розеток

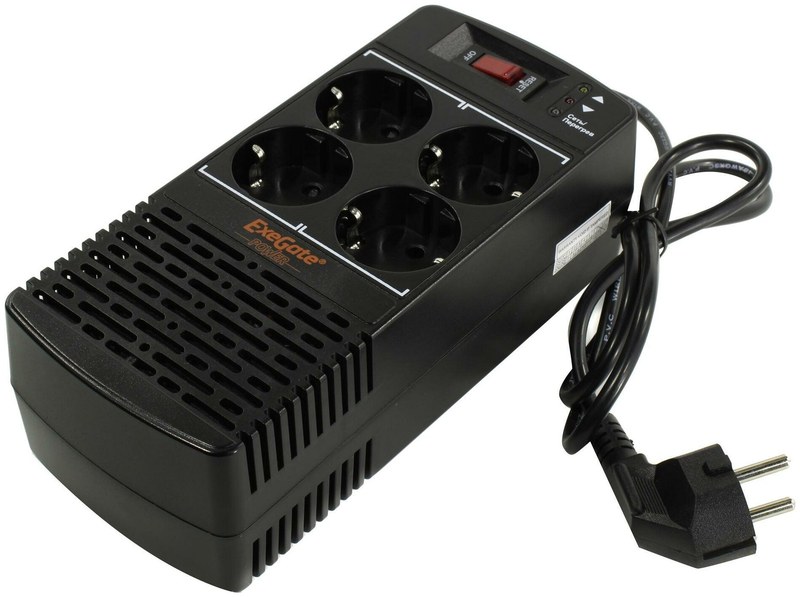

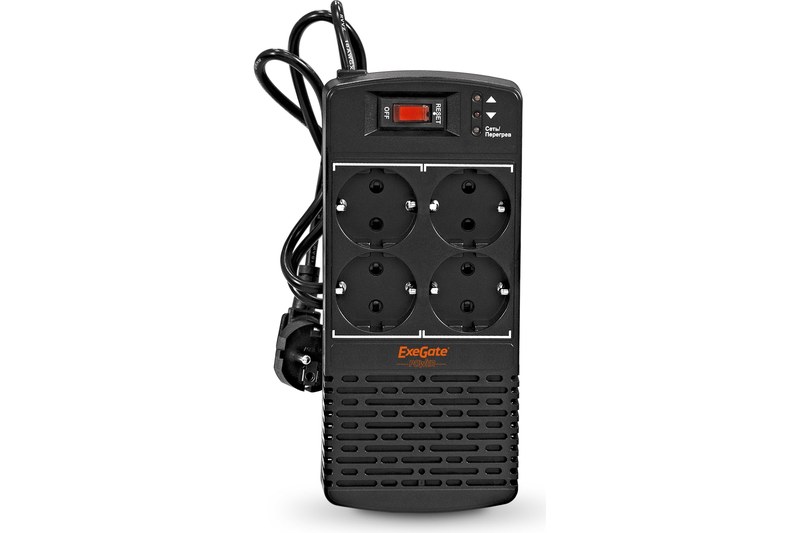

На верхней панели установлены четыре розетки типа F с защитными шторками. Две соединены с регулируемым трактом и предназначены для аппаратуры, которой нужна коррекция длительных отклонений. Оставшаяся пара работает как защищённый сетевой распределитель без стабилизации. Разделение каналов требует проверять выбранную точку подключения каждой вилки. Мощности потребителей суммируются. Для оборудования с реактивной составляющей контролируют вольт-амперы, для активной нагрузки — также предел 400 Вт. Пусковой ток трансформатора, компрессора или двигателя способен превысить установившееся потребление, поэтому необходим запас. Аккумулятора нет: при исчезновении сети автономное питание не поддерживается.
Защитные функции
Автоматика отключает выход, когда регулирование не может обеспечить допустимое питание. Рабочая область ограничена значениями 150 и 280 В. После нормализации входа напряжение подаётся с задержкой, препятствующей немедленному повторному включению при неустойчивой сети. Комплекс защит охватывает следующие аварийные воздействия:
- выход входного напряжения за нижний или верхний предел,
- высоковольтный импульс в питающей линии,
- короткое замыкание в цепи нагрузки,
- превышение допустимой мощности,
- перегрев внутренних компонентов.
Встроенная импульсная защита не заменяет молниезащиту объекта, заземление и согласованные аппараты щита. Стабилизатор не обеспечивает гальваническую развязку. Эти ограничения учитывают при построении многоуровневой системы электропитания.
Индикация состояния
Светодиодная сигнализация работает без измерительного дисплея. Зелёный цвет соответствует сетевому режиму и допустимому входу. Жёлтый обозначает пониженное напряжение, повышающую ступень либо задержку. Красный указывает на повышенный вход, понижающую ступень или перегрев. Состояние оценивают совместно с наличием напряжения на выходе. Корпус 115 × 82 × 285 мм можно разместить на рабочей поверхности или закрепить на стене. Верхнее расположение розеток обеспечивает доступ к вилкам и индикаторам. Защитные шторки перекрывают токоведущие контакты. Питание подаётся по метровому кабелю Schuko, который нельзя натягивать либо перегибать у ввода. Так упрощается размещение прибора в ограниченной рабочей зоне. Для отвода тепла вокруг корпуса оставляют свободное пространство. Допустимая температура составляет 0...+40 C, относительная влажность — до 90 % без конденсации. Исключают перекрытие вентиляции, контакт с жидкостями, близость нагревателей и химически агрессивную среду. Настенное основание должно выдерживать аппарат вместе с кабелями и вилками.
Области применения
Мощностной класс AD5000-800 ориентирован на отдельные маломощные потребители и компактные группы аппаратуры. Типовые варианты использования включают:
- рабочую станцию с монитором при подтверждённом суммарном потреблении,
- маршрутизатор, коммутатор и другое сетевое оборудование,
- кассовый узел и периферийные электронные устройства,
- системы видеонаблюдения малой мощности,
- измерительные и управляющие приборы в пределах паспортной нагрузки,
- аудиовизуальную аппаратуру без значительных пусковых токов.
Перед включением проверяют параметры сети, вид нагрузки, активную и полную мощность, пусковой ток и наличие защитного проводника. Стабилизируемые розетки резервируют для чувствительных устройств. В работе контролируют индикацию и нагрев. Последовательное соединение стабилизаторов не применяют: взаимодействие ступеней вызывает лишние переключения и не повышает мощность.
Таким образом, ExeGate Power AD5000-800 сочетает релейную коррекцию в диапазоне 150–280 В, быстродействие менее 7 мс, КПД 98 % и пять направлений электрической защиты. Четыре розетки позволяют организовать компактную точку питания, однако стабилизированное напряжение подаётся только на две из них. При инженерном выборе решающими остаются ограничения 800 ВА и 400 Вт, характер пусковых процессов и требуемая точность питания. Компания «Олниса» осуществляет поставку ExeGate Power AD5000-800 и другого промышленного оборудования.
