Стабилизатор ExeGate Power AD5000-600 — эффективное регулирование напряжения и комплексная защита подключенных устройств
ExeGate Power AD5000-600 — однофазный стабилизатор для электроприборов, чувствительных к продолжительным отклонениям напряжения и импульсным воздействиям. Аппарат рассчитан на сеть 220 В и нагрузку до 600 В·А при активной мощности не более 300 Вт. Релейная схема выбирает рабочий отвод трансформатора, поддерживая на выходе 220 В ±10 % при изменении входного уровня от 150 до 280 В. Модель объединяет коррекцию, распределение питания и отключение потребителей при аварийном режиме.
Технические характеристики
Паспортные показатели определяют допустимую нагрузку, границы регулирования и условия интеграции устройства в электрическую линию:
- тип преобразования — ступенчатая релейная стабилизация,
- номинальная полная выходная мощность — 600 В·А,
- предельная активная выходная мощность — 300 Вт,
- рабочий интервал входного напряжения — 150–280 В,
- номинал на выходе — 220 В с отклонением ±10 %,
- частота питающей сети — 50 Гц,
- время коммутации — менее 7 мс,
- коэффициент полезного действия — до 98 %,
- выходные соединения — четыре евророзетки CEE 7/4,
- длина несъемного сетевого кабеля — 1 м,
- габариты корпуса — 115 × 82 × 285 мм,
- масса брутто — 1,07 кг,
- идентификатор исполнения — EP285937RUS.
Полная и активная мощность не взаимозаменяемы: 600 В·А характеризуют произведение действующих напряжения и тока, а 300 Вт — реально потребляемую мощность. При расчете учитывают коэффициент мощности, пусковой ток и одновременную работу всех приемников. Превышение любого предела недопустимо.
Конструкция и подключение

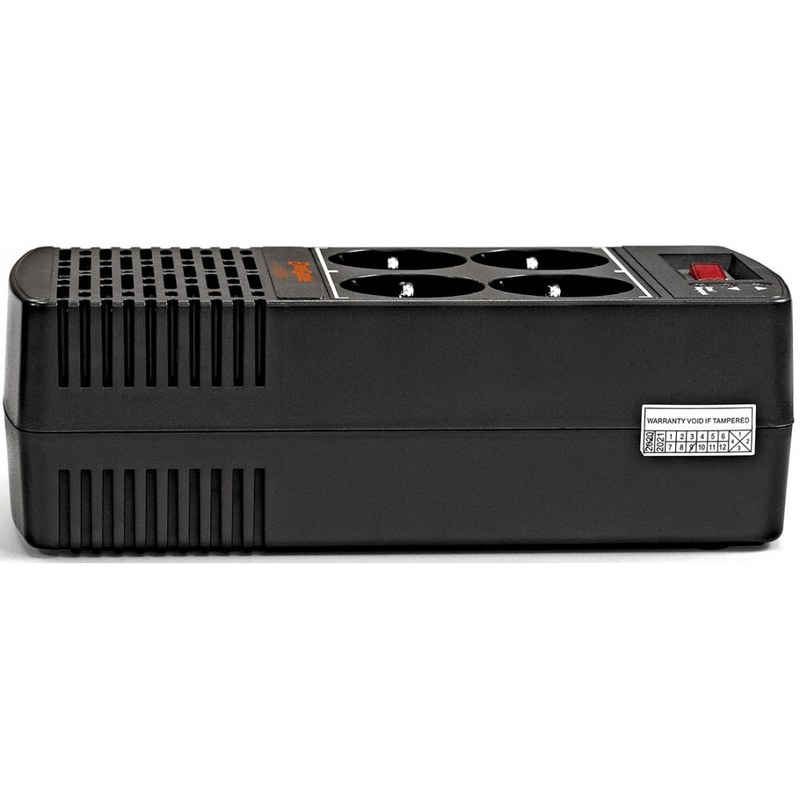

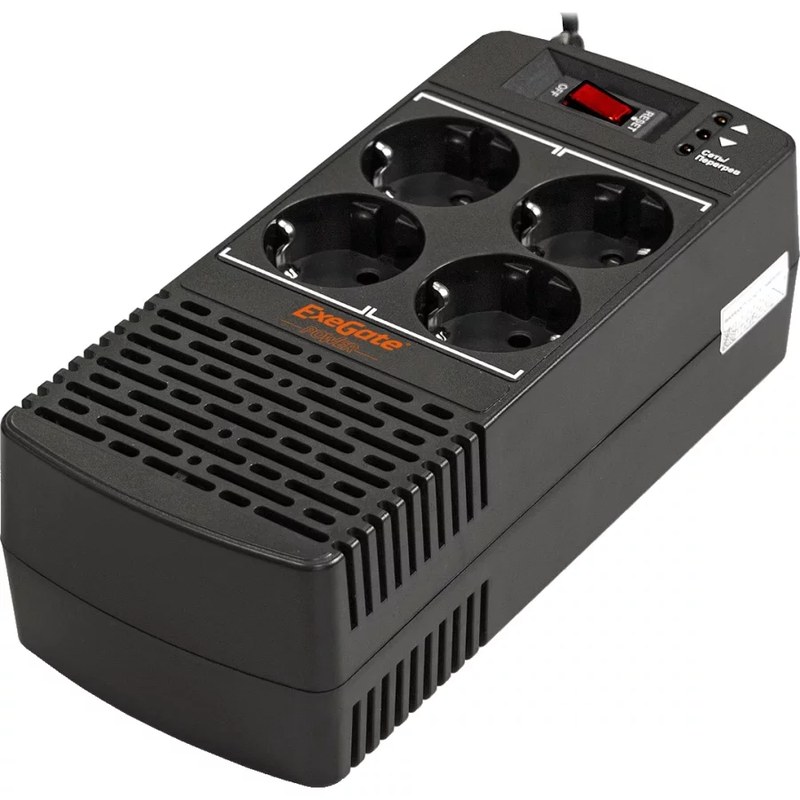

Корпус допускает напольное или настольное размещение. Четыре розетки вынесены на верхнюю панель, две позиции обозначены как AVR; нагрузку распределяют по маркировке выходов. Защитные шторки ограничивают доступ к токоведущим контактам. Несъемный кабель с вилкой Schuko подключают к розетке с исправным защитным проводником. Внутри установлены многоотводный автотрансформатор, силовые реле, измерительный тракт и контроллер. Корпус фиксирует компоненты, изолирует цепи и обеспечивает естественный теплообмен. Вентиляционные зоны оставляют открытыми; рабочая температура составляет 0...+40 C, допустимая влажность — до 90 % без конденсации. Контакт с водой и размещение возле нагревателей исключаются. До подключения суммируют мощности приемников и предусматривают запас относительно 300 Вт. Для трансформаторов и двигателей отдельно оценивают пусковой ток. Стабилизатор включают прямо в исправную сетевую розетку, нагрузку присоединяют в отключенном состоянии. Каскадирование регуляторов, перекрытие корпуса и работа во влажной либо запыленной зоне недопустимы.
Принцип регулирования
Измерительная цепь контролирует входное напряжение, а контроллер сопоставляет результат с заданными порогами и переключает отводы автотрансформатора. При пониженном уровне используется повышающая ступень, при завышенном — понижающая. В штатной зоне энергия передается без лишней коррекции. Схема изменяет коэффициент трансформации, а не синтезирует новую форму напряжения. Коммутация занимает менее 7 мс из-за механического перемещения контактов. Многие электронные блоки питания перекрывают эту паузу энергией входных конденсаторов. Однако модель не является источником бесперебойного питания: аккумулятор и автономный инвертор отсутствуют, поэтому при исчезновении сети выход обесточивается. Точность ±10 % означает выходной коридор 198–242 В, а не постоянные 220 В. При снижении входа ниже 150 В либо повышении свыше 280 В система отключает нагрузку. После нормализации параметров действует задержка, исключающая немедленную подачу напряжения при неустойчивой сети.
Индикация и защитные функции
Состояние аппарата отображают светодиоды. Зеленый сигнал соответствует сетевому режиму и допустимому входу. Желтый включается при пониженном напряжении, повышающей коррекции или задержке. Красный указывает на завышенное напряжение, понижающую ступень либо перегрев. Индикация показывает характер режима, но не заменяет измерения при диагностике сети. Защитная система реагирует на основные электрические и тепловые нарушения:
- выход напряжения за допустимые нижнюю и верхнюю границы,
- высоковольтный импульс во входной линии,
- короткое замыкание на стороне нагрузки,
- превышение допустимой мощности,
- перегрев силовых компонентов.
При критическом событии нагрузка отключается. Встроенная автоматика не заменяет автоматический выключатель, заземление и другие аппараты электроустановки. Модель не выполняет функции УЗО и не рассчитана на нейтрализацию всех видов грозовых перенапряжений.
Практическое применение
Устройство рассчитано на умеренное энергопотребление. Четыре розетки образуют общий узел, но не увеличивают доступные 600 В·А и 300 Вт: ограничения относятся к суммарной нагрузке. До пуска сверяют паспорта приборов, оценивают коэффициент мощности и исключают недопустимые броски тока. Типовые варианты применения включают:
- сетевое оборудование и маломощные коммуникационные узлы,
- офисную электронику в пределах расчетной мощности,
- телевизионную и аудиовизуальную аппаратуру,
- контроллеры автоматики без значительных пусковых токов,
- зарядные устройства и внешние блоки питания,
- измерительные приборы, допускающие точность стабилизации ±10 %.
Для электронагревателей, мощных лазерных принтеров, насосов, компрессоров и приводов модель обычно не дает требуемого запаса. Решение принимают после расчета установившейся и пусковой мощности; это предотвращает отключения, перегрев контактов и ускоренный износ реле.
Таким образом, ExeGate Power AD5000-600 обеспечивает локальную ступенчатую коррекцию в сети 220 В, сочетая входной диапазон 150–280 В, коммутацию менее 7 мс, КПД до 98 % и аварийное отключение. Четыре верхние розетки рассчитаны на группу маломощных потребителей, а предел 300 Вт требует учета активной и пусковой составляющих. Компания «Олниса» осуществляет поставку ExeGate Power AD5000-600 и другого промышленного оборудования.
