Серверный корпус ExeGate Pro 2U420-06 — конструктивные особенности и возможности компоновки оборудования

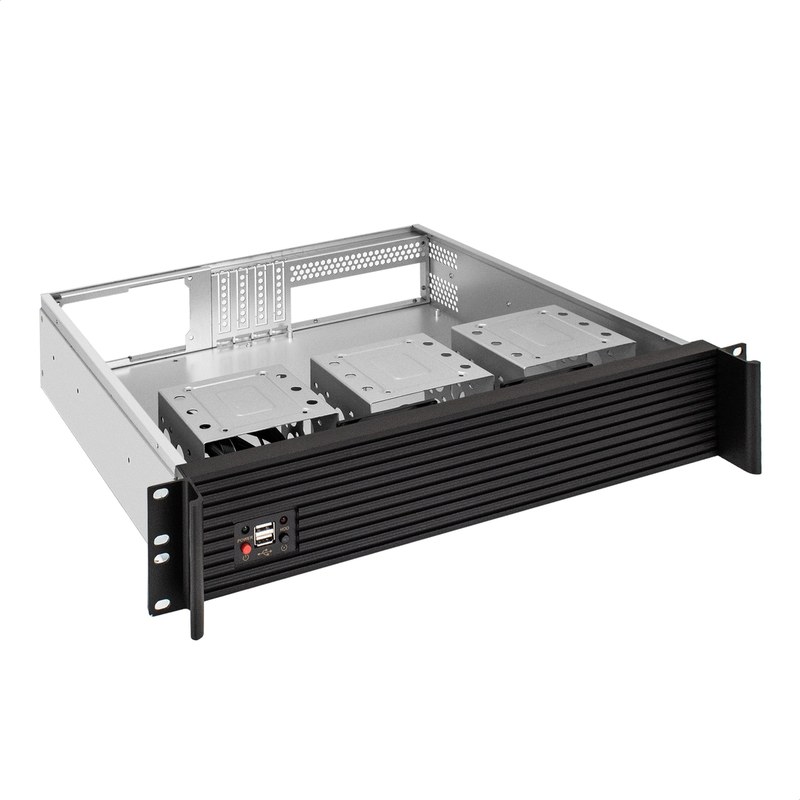

ExeGate Pro 2U420-06 представляет собой металлическое шасси для сборки сервера, сетевого узла, системы хранения или промышленного вычислителя в 19-дюймовой стойке. Высота 2U позволяет разместить внутри стандартную системную плату, несколько накопителей и низкопрофильные платы расширения, сохранив умеренную плотность монтажа. Глубина 420 мм делает модель пригодной для шкафов, в которых полноразмерные серверные платформы установить невозможно либо нецелесообразно. Базовая модификация EX279419 поставляется без блока питания, поэтому электрическую часть конфигурации можно согласовать с потреблением процессора, накопителей и периферийных устройств.
Технические характеристики
Основные параметры определяют не только совместимость компонентов, но и допустимые варианты внутренней компоновки:
- форм-фактор корпуса — 2U для монтажа в 19-дюймовую стойку,
- поддерживаемые системные платы — Mini-ITX, Mini-DTX, microATX и ATX,
- условие установки платы ATX — применение блока питания формата 1U или 2U,
- исполнение поставки — без блока питания,
- поддерживаемые форматы блока питания — 1U, 2U и ATX,
- максимальное количество блоков питания — один,
- внутренние места для накопителей 2,5 дюйма — три,
- места для устройств 3,5 дюйма — четыре с БП 2U либо до шести при длине системной платы не более 195 мм,
- слоты расширения — семь низкопрофильных либо четыре при установке БП ATX,
- штатное охлаждение — два фронтальных вентилятора диаметром 80 мм,
- предельная высота процессорного кулера — 70 мм,
- предельная длина низкопрофильной видеокарты — 330 мм, при расположенном напротив HDD — 200 мм,
- предельная длина блока питания — 320 мм, при расположенном напротив накопителе — 200 мм,
- интерфейсы передней панели — два порта USB 2.0,
- органы управления — кнопки POWER и RESET,
- индикация — светодиоды питания и активности накопителей,
- материал шасси — сталь толщиной 1 мм,
- материал лицевой панели — алюминий,
- размер шасси — 430 × 90 × 420 мм,
- габариты с ручками и монтажными ушками — 485 × 90 × 455 мм,
- цвет лицевой части — чёрный, цвет шасси — серебристый,
- обозначение изделия — EX279419, EAN — 4895205108905.
Особенности конструкции
Несущая часть выполнена из миллиметровой стали и воспринимает нагрузку от системной платы, источника питания, дисков и адаптеров расширения. Алюминиевая передняя панель закрывает фронтальную сторону, а монтажные ушки формируют точки крепления к вертикальным профилям стойки. Ручки упрощают позиционирование шасси при установке, однако не заменяют направляющие или заднюю опору, если этого требует масса собранной системы и конструкция шкафа.

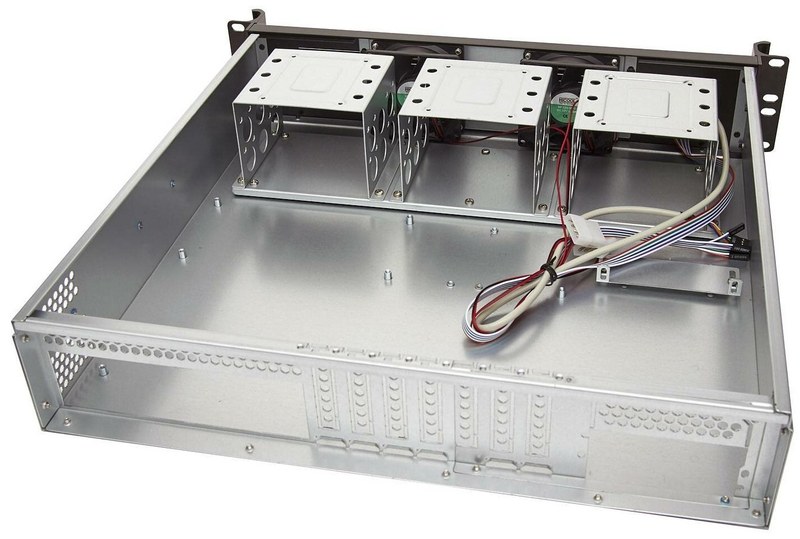

Внутренний объём организован с учётом малой высоты. Процессорный охладитель ограничен отметкой 70 мм, поэтому перед сборкой необходимо учитывать высоту радиатора вместе с вентилятором и крепёжной рамкой. Полноразмерные вертикальные платы в корпус не устанавливаются: разъёмы расширения рассчитаны на низкопрофильные устройства. Максимальные значения длины адаптера и источника питания действуют только при свободном пространстве напротив; появление диска в той же продольной зоне уменьшает доступный размер до 200 мм. Выбор формата БП изменяет полезную геометрию. Узкий источник 1U или 2U оставляет семь низкопрофильных позиций и допускает монтаж платы ATX. Обычный БП ATX сокращает число слотов до четырёх и исключает совместное размещение с полноформатной платой ATX. Количество 3,5-дюймовых накопителей также связано с длиной материнской платы. Следовательно, паспортные максимумы нельзя суммировать без проверки пересечений: конфигурацию следует рассматривать как единую пространственную модель.
Принцип организации охлаждения
Два вентилятора 80 мм, установленные за фронтальной частью, создают принудительное перемещение воздуха вдоль низкого корпуса. Поток должен проходить через зоны накопителей, процессорного радиатора, модулей памяти и плат расширения без перекрытия кабелями. Отвод нагретого воздуха зависит от выбранного блока питания, вентиляционных отверстий и направления вращения штатных вентиляторов. При проектировании учитывают суммарное тепловыделение, сопротивление дисковой корзины, плотность жгутов и температурный режим шкафа, а не только номинальную производительность вентиляторов.
Области применения
Компоновочные возможности корпуса соответствуют нескольким типовым задачам:
- файловые и резервные серверы с локальными накопителями,
- межсетевые экраны, маршрутизаторы и шлюзы безопасности,
- узлы видеонаблюдения и регистрации потоков,
- контроллеры автоматизации и диспетчеризации,
- серверы приложений для филиалов и малых предприятий,
- стендовые системы для лабораторий и сервисных подразделений,
- встраиваемые вычислительные комплексы в телекоммуникационных шкафах.
Пригодность для конкретного проекта определяется глубиной стойки, тепловой нагрузкой, количеством дисков, форматом платы и требованиями к резервированию. Модель предусматривает один источник питания и поэтому не формирует аппаратно резервированную схему электропитания без дополнительных внешних средств.
Таким образом, ExeGate Pro 2U420-06 рассчитан на проекты, где требуется самостоятельно сформировать аппаратную конфигурацию в стоечном формате 2U. Ёмкость задаёт компоновка. Проверка длины компонентов, высоты кулера, структуры воздушного потока и глубины шкафа должна выполняться до сборки. Компания «Олниса» осуществляет поставку ExeGate Pro 2U420-06 и другого промышленного оборудования.
