Серверный корпус ExeGate Pro 2U550-06/2U2088 — оптимальное сочетание вместительности, надежности и удобства технического обслуживания

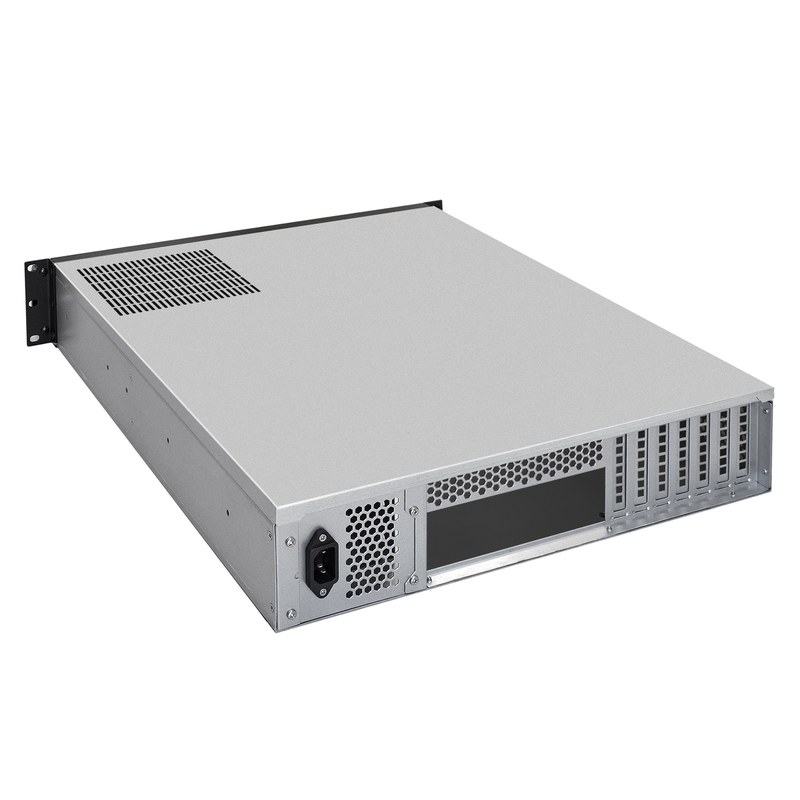

ExeGate Pro 2U550-06/2U2088 представляет собой стальное шасси для размещения серверной платформы в телекоммуникационном шкафу или стандартной 19-дюймовой стойке. Конструкция высотой 2U рассчитана на компоновку систем с полноразмерной платой ATX, несколькими накопителями и низкопрофильными адаптерами. Базовая модификация EX172968 поставляется без блока питания, поэтому электрическая конфигурация определяется отдельно при проектировании узла.
Технические характеристики
Основные параметры корпуса серии:
- форм-фактор по высоте — 2U,
- поддерживаемые системные платы — Mini-ITX, Mini-DTX, microATX, ATX,
- размер шасси — 430 × 89 × 550 мм,
- габариты с ручками и монтажными элементами — 485 × 90 × 582 мм,
- материал конструкции — сталь толщиной 1 мм,
- слоты расширения — семь низкопрофильных,
- штатные вентиляторы — три устройства диаметром 80 мм,
- предельная высота процессорного кулера — 65 мм,
- предельная длина видеокарты — 250 мм,
- совместимые блоки питания — ATX либо исполнение 2U,
- масса корпуса без комплектующих — 7,6 кг,
- артикул базового исполнения — EX172968.
Предельная длина блока питания составляет 165 мм для ATX и 245 мм для формата 2U.
Особенности конструкции

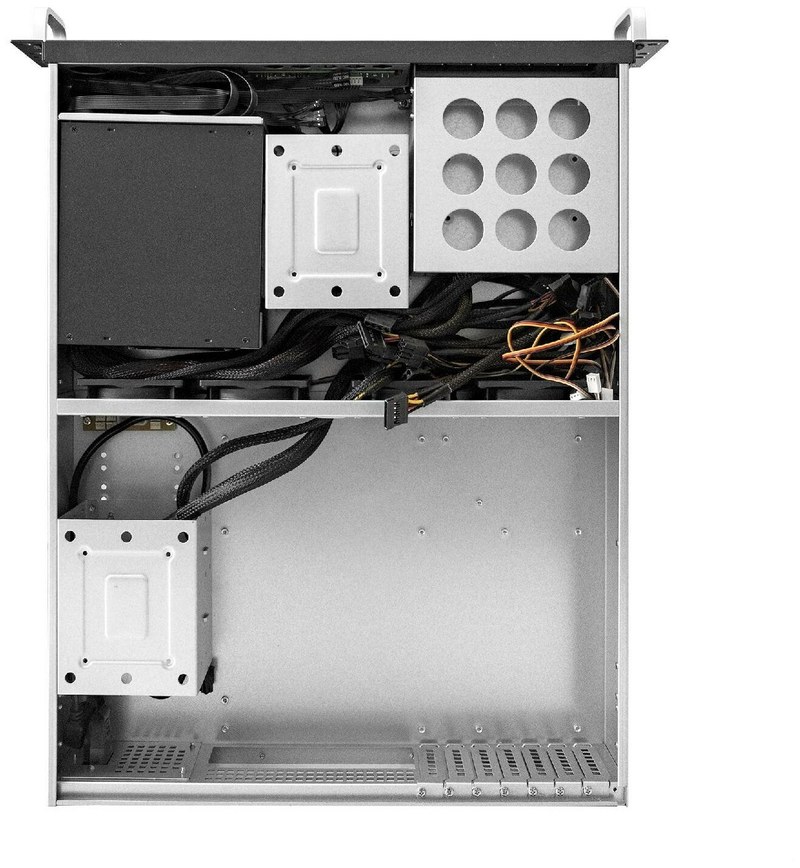

Каркас шасси образует жёсткую монтажную основу для системной платы, накопителей и плат расширения. Расположение узлов по высоте существенно ограничено: процессорный радиатор выбирают с учётом установленного вентилятора, крепежа и допустимого зазора до крышки. Семь посадочных мест под низкопрофильные карты позволяют использовать сетевые интерфейсы, контроллеры хранения и специализированные адаптеры в соответствующем конструктиве. Полноразмерные по высоте платы нельзя устанавливать непосредственно в низкопрофильные посадочные позиции без предусмотренного конструкцией решения. Три штатных вентилятора типоразмера 80 мм расположены на средней перегородке. Такая схема организует перемещение воздуха между передней частью шасси и областью процессора, памяти и расширения. Фронтальный пылевой фильтр уменьшает попадание крупных частиц внутрь, но по мере загрязнения повышает аэродинамическое сопротивление. Поэтому регламент обслуживания должен предусматривать очистку фильтра и контроль температур под фактической вычислительной нагрузкой. Жгуты проводов необходимо укладывать вне основных воздушных каналов; незанятые места не должны превращаться в обходные пути, резко ухудшающие обдув нагретых компонентов. Для процессоров с высоким тепловыделением проверяют совместимость охлаждающего устройства с пределом 65 мм и реальную способность системы удерживать заданную температуру при длительной загрузке.
Электропитание и передний интерфейс
Шасси рассчитано на один блок питания, приобретаемый для базового исполнения отдельно. Поддерживаются конструкции ATX и 2U, в том числе соответствующие серверные серии ExeGate. Проверяют также набор коннекторов, эффективность отвода тепла, распределение нагрузки по линиям и возможность обслуживания после монтажа. На передней панели предусмотрены кнопки POWER и RESET, интерфейсы USB 2.0 и USB 3.0, индикация питания и активности дисковой подсистемы. Отдельные светодиодные каналы предназначены для сетевых интерфейсов и сигнала тревоги. Функционирование части индикаторов определяется подключением к соответствующим выводам системной платы; само наличие элемента на панели не создаёт аппаратного мониторинга без поддержки со стороны платформы. Ширина корпуса с крепёжными элементами рассчитана на стоечное размещение, однако совместимость с конкретным шкафом проверяется по высоте монтажного пространства, рабочей глубине и расположению направляющих. При значительной массе установленного оборудования необходимо предусмотреть опорные элементы, рассчитанные на фактическую нагрузку. Проект сборки должен включать проверку положения стоек крепления материнской платы, зоны подключения переднего интерфейса и доступности винтов накопителей. После сборки проверяют крепление проводов, заземление и температурный режим.
Области применения
Габаритная архитектура и возможность конфигурирования подсистем делают шасси применимым в следующих категориях оборудования:
- файловые серверы с локальными дисковыми массивами,
- узлы сетевых служб и виртуализации умеренной вычислительной плотности,
- системы резервного копирования и архивного хранения,
- серверы управления промышленными процессами,
- аппаратные шлюзы и специализированные контроллерные платформы.
Выбор оборудования для конкретной среды требует отдельной проверки требований объекта.
Таким образом, ExeGate Pro 2U550-06/2U2088 формирует конструктивную основу стоечного сервера с платой ATX, низкопрофильными картами расширения и настраиваемым размещением накопителей. При интеграции решающее значение имеют согласование теплового режима, размеры комплектующих, доступность соединений и механическая совместимость со шкафом. Компания «Олниса» осуществляет поставку промышленного оборудования, включая серверные корпуса для построения вычислительной инфраструктуры.
