ExeGate RK-800 — универсальные телескопические направляющие для надежного монтажа серверного оборудования в стойку

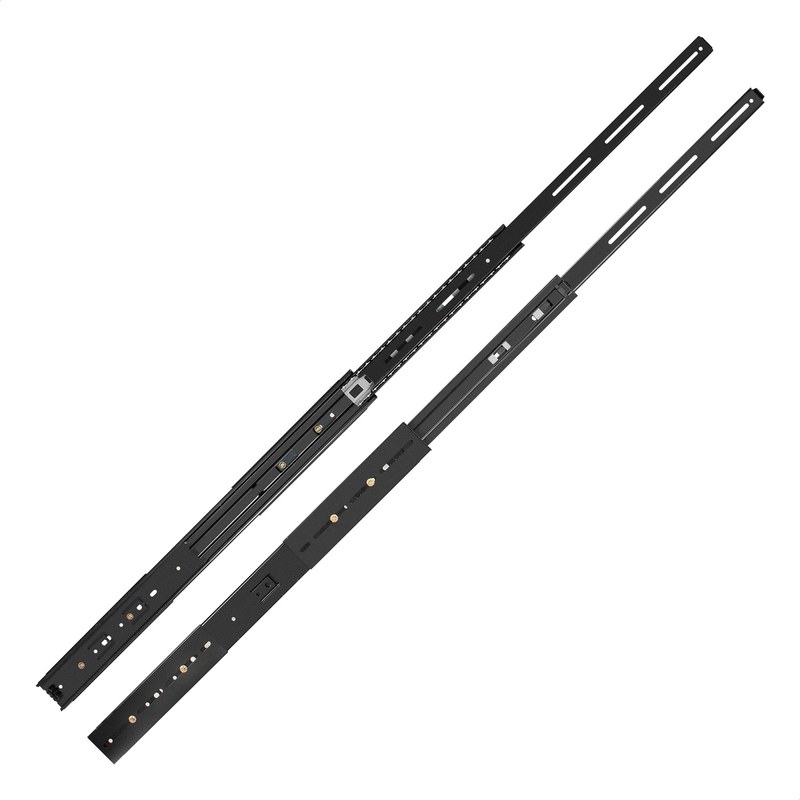

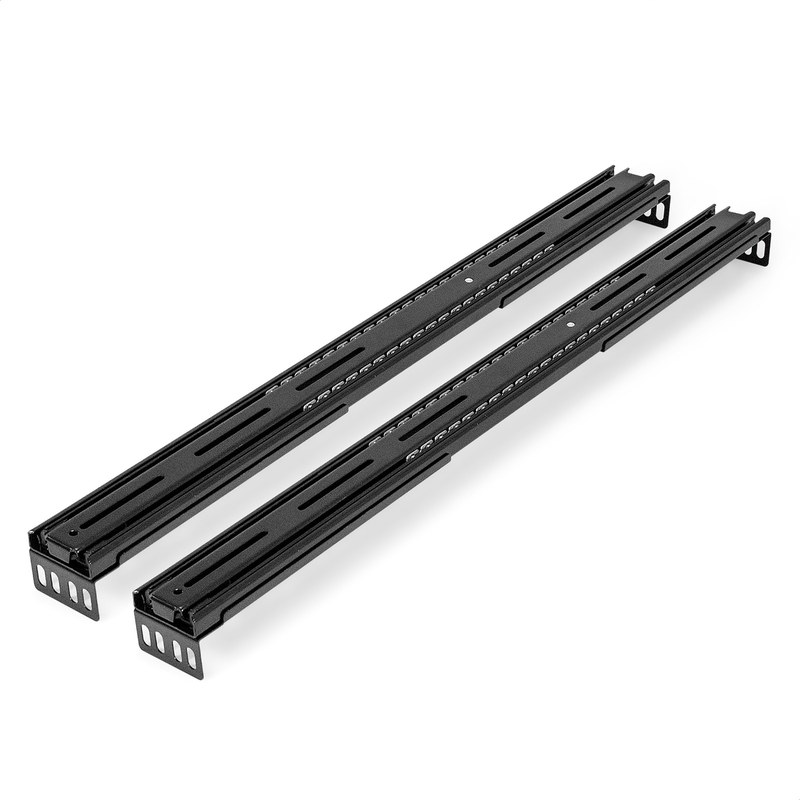

ExeGate RK-800 (EX194264RUS) представляет собой комплект универсальных телескопических опор, предназначенных для размещения серверных корпусов и других устройств исполнения Rack Mount внутри стандартных 19-дюймовых шкафов. Направляющие формируют механическую связь между монтажными стойками шкафа и устанавливаемым шасси, обеспечивая его опирание по боковым сторонам. Выдвижная схема дает доступ к оборудованию при выполнении регламентных операций без обязательного полного демонтажа с места установки. Применение комплекта особенно актуально при плотной компоновке вычислительных узлов, где необходимо учитывать не только габариты аппаратуры, но и распределение нагрузки на несущие элементы стойки.

Технические характеристики

Параметры RK-800 определяют совместимость с монтажным пространством и ход подвижных элементов. Для проектирования крепления важны следующие данные:

• тип изделия — универсальные телескопические направляющие,
• назначение — монтаж серверных корпусов и Rack Mount устройств,
• стандарт размещения — шкафы и стойки шириной 19 дюймов,
• диапазон расстояний между передними и задними стойками — 580–900 мм,
• максимальное выдвижение — 550 мм,
• обозначение модели — RK-800,
• артикул — EX194264RUS, код EAN — 4897040854009.

Размер установочного промежутка следует измерять по фактическому положению монтажных плоскостей, а не от внешних панелей шкафа. Допустимая масса оборудования должна определяться по документации на используемую комбинацию шасси и опор: универсальность крепления не означает отсутствие ограничений по нагрузке.

Особенности конструкции

Рабочий узел образуют две параллельные направляющие, устанавливаемые по противоположным сторонам корпуса. Телескопическое исполнение предполагает взаимное продольное перемещение профилей при сохранении их сопряжения. Такое построение снижает потребность в извлечении тяжелого шасси вручную и позволяет организовать опору на всем предусмотренном конструкцией пути перемещения. Передний и задний участки крепления передают усилия на вертикальные стойки. Расположение направляющих должно быть симметричным: различие высот или перекос осей провоцируют заедание, увеличивают локальные напряжения и ухудшают плавность хода. При недостаточной устойчивости монтажной рамы выдвинутое оборудование создает дополнительный опрокидывающий момент, поэтому оценивать следует не отдельные рельсы, а всю механическую систему.

Принцип работы

При перемещении шасси продольное усилие прикладывается к подвижной части направляющих. Сопряженные элементы обеспечивают заданную траекторию движения, ограничивая поперечное смещение и разворот корпуса. Нагрузка в статическом положении распределяется между правой и левой опорами, после чего через крепеж передается на силовые элементы шкафа. По мере выдвижения меняется плечо приложения силы относительно передних стоек; вследствие этого возрастает влияние массы оборудования на устойчивость системы. Эксплуатационный режим предусматривает перемещение корпуса без рывков, ударов и перекоса. Кабельные соединения должны иметь запас длины, соответствующий фактической амплитуде хода, либо отсоединяться перед обслуживанием. Полное выдвижение допустимо только при соблюдении ограничений конкретной сборки и устойчивом положении шкафа.

Монтаж и проверка совместимости

Перед установкой выполняют обмер шкафа и сверку геометрии шасси. Проверке подлежат не только расстояние между несущими стойками, но и доступность монтажных отверстий, глубина задней кабельной зоны, наличие препятствий на пути движения. Последовательность подготовки включает:

• определение фактического расстояния между монтажными плоскостями,
• проверку совпадения высоты правого и левого крепления,
• сопоставление точек фиксации направляющих с конструкцией шасси,
• проверку свободного пространства перед шкафом на ход 550 мм,
• организацию кабельного запаса и защиту линий от защемления,
• проверку устойчивости стойки при смещении центра тяжести.

Монтаж выполняют на обесточенном или безопасно подготовленном оборудовании, с учетом его массы и требований изготовителя шасси. После закрепления неподвижных частей проверяют параллельность направляющих, надежность соединений и отсутствие механических помех. Пробное движение сначала выполняют без избыточной нагрузки, затем контролируют ход корпуса в рабочей сборке. Если возникает сопротивление, продолжать перемещение усилием нельзя: требуется устранить перекос или несовместимость крепления.

Области применения

RK-800 используется в инфраструктуре, где корпуса требуют направленного перемещения относительно рамы шкафа. Типовые варианты размещения:

• серверные узлы с периодическим доступом к внутренним компонентам,
• стоечные вычислительные системы в аппаратных и машинных залах,
• специализированные Rack Mount устройства при подтвержденной совместимости,
• лабораторные и испытательные стойки с заменяемыми аппаратными модулями,
• телекоммуникационные шкафы с подходящей монтажной глубиной.

Таким образом, ExeGate RK-800 — механический комплект для размещения совместимых стоечных устройств с возможностью продольного выдвижения на 550 мм. Его практическая применимость определяется геометрией монтажной рамы, способом крепления шасси, расчетной нагрузкой и устойчивостью всей стойки. При корректной установке направляющие обеспечивают управляемое перемещение оборудования и упорядочивают доступ к нему при регламентном обслуживании. Компания «Олниса» осуществляет поставку ExeGate RK-800 и другого промышленного оборудования.
