Серверный корпус ExeGate Pro 4U480-15/4U4132 — оптимальное сочетание прочности, вместительности и функциональности

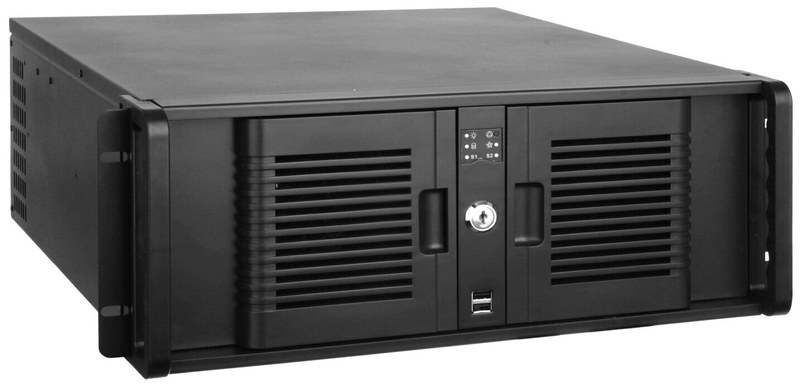

ExeGate Pro 4U480-15/4U4132 представляет собой горизонтальный серверный корпус высотой 4U для установки вычислительного узла в 19-дюймовую стойку. Глубина 480 мм упрощает размещение в шкафах, где применение полноразмерного шасси затруднено, а внутренний объем рассчитан на системную плату расширенного формата, несколько накопителей и семь плат расширения. Исполнение без штатного блока питания позволяет согласовать источник с мощностью процессоров, дисковой подсистемы и ускорителей. Конструкция предназначена для серверов общего назначения, систем хранения и промышленных вычислителей.
Технические характеристики
Основные параметры определяют монтажную совместимость корпуса и предельные размеры устанавливаемых компонентов:
- типоразмер для стойки — 4U,
- размер с ручками и монтажными ушками — 430 × 177 × 480 мм,
- совместимые платы — Mini-ITX, Mini-DTX, microATX, ATX, SSI CEB, E-ATX и SSI EEB,
- материал шасси — сталь толщиной 1,1 мм,
- материал лицевой панели — алюминий,
- цвет корпуса и шасси — черный,
- количество мест для блоков питания — одно, блок питания в базовую комплектацию не включен,
- слоты расширения — семь,
- максимальная длина видеокарты — 340 мм,
- допустимая высота процессорного кулера до монтажной пластины — 117 мм,
- масса брутто — 12,05 кг,
- размер упаковки — 560 × 280 × 630 мм.
Компоновка и механическая конструкция

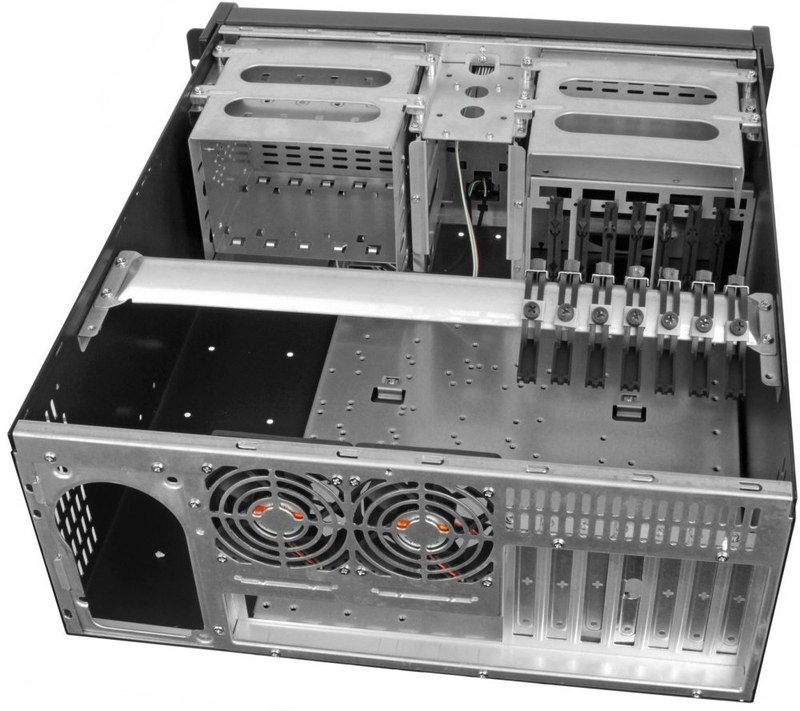

Стальное основание толщиной 1,1 мм образует жесткую несущую структуру для системной платы, накопителей и адаптеров. Оно снижает риск деформации шасси при транспортировке и затяжке стоечных креплений. Алюминиевая лицевая часть устойчива к эксплуатационным воздействиям. Ручки облегчают позиционирование корпуса, а монтажные ушки служат для фиксации на профилях шкафа. Высота 4U допускает применение процессорных охладителей до 117 мм и полноразмерных плат расширения. Предел 340 мм для видеокарты следует учитывать вместе с выступающими разъемами питания, кабельными трассами и дисковыми корзинами. Поддержка E-ATX и SSI EEB рассчитана на крупные серверные платы, а совместимость с компактными форматами позволяет оставить резерв внутреннего пространства. Семь слотов предназначены для сетевых адаптеров, RAID-контроллеров, интерфейсных плат и ускорителей.
Дисковая подсистема и внешние отсеки
Организация посадочных мест рассчитана на сочетание внутреннего массива с фронтально доступными устройствами:
- внешние отсеки 5,25 дюйма — четыре,
- внешний отсек 3,5 дюйма — один,
- внутренние отсеки 3,5 дюйма — пять.
Четыре внешних отсека допускают установку оптических приводов, управляющих панелей или дополнительных корзин с совместимым креплением. Отдельное место 3,5 дюйма предназначено для фронтального устройства, пять внутренних позиций — для дисковой подсистемы. При проектировании массива проверяют температуру накопителей, направление воздушного потока, радиус изгиба кабелей и доступность разъемов. Уровень RAID и возможность горячей замены определяются применяемыми корзинами, дисками и контроллером.
Охлаждение и движение воздуха
На задней стенке установлены два вентилятора диаметром 80 мм, удаляющие нагретый воздух из зоны системной платы. Спереди предусмотрено место для дополнительного вентилятора 120 мм, способного усилить обдув накопителей и плат. Фронтальные фильтры задерживают пыль; для сохранения расчетного расхода воздуха их необходимо очищать по регламенту эксплуатации. Конфигурацию воздушного тракта следует проверять после окончательной установки всех компонентов шасси. Состав системы вентиляции включает:
- два установленных задних вентилятора 80 мм,
- одно место для фронтального вентилятора 120 мм,
- фильтрацию поступающего через лицевую часть воздуха.
Питание, управление и индикация
Модификация EX254720 поставляется без блока питания и предусматривает одно место для него. Источник выбирают по мощности, составу разъемов, длине кабелей и режиму нагрузки. Корпус совместим с серверными блоками ServerPRO-ADS, ServerPRO-RADS, ServerPRO-PAS и ServerPRO-PPH-SE 80 PLUS Bronze. Перед сборкой проверяют электрическую совместимость с платой и устройствами, а также отсутствие механических конфликтов. На лицевую панель выведены кнопки POWER и RESET, два порта USB 2.0 и светодиодные индикаторы. Один канал показывает питание, шесть линий — активность HDD, еще один — состояние сетевого интерфейса NIC. Работа сигнализации зависит от подключения к колодкам системной платы или контроллера. USB-порты пригодны для сервисных накопителей, клавиатуры и периферии с невысокими требованиями к пропускной способности.
Принцип применения и монтаж
Сборку начинают с проверки глубины шкафа, расположения опор и допустимой нагрузки. В шасси закрепляют системную плату, процессорный узел, память, платы расширения, диски и источник питания. Кабели прокладывают вне основных воздушных каналов, затем подключают кнопки, индикаторы и порты. Перед установкой в стойку контролируют отсутствие контакта платы с металлом, надежность крепежа, свободное вращение вентиляторов и высоту кулера. Корпус может служить основой для следующих конфигураций:
- сервер инфраструктурных и сетевых служб,
- узел хранения с аппаратным RAID-контроллером,
- система видеонаблюдения с несколькими накопителями,
- промышленный компьютер с полноразмерными интерфейсными платами,
- вычислительный узел с графическим или специализированным ускорителем.
Таким образом, ExeGate Pro 4U480-15/4U4132 сочетает укороченную глубину, поддержку плат до E-ATX и SSI EEB, десять отсеков, семь слотов расширения и базовое заднее охлаждение. Модель применима в проектах, где состав питания и дисковой подсистемы задается разработчиком, а пространство 4U необходимо использовать без глубокого шасси. Соблюдение размерных ограничений, упорядоченная прокладка кабелей и расчет вентиляции обеспечивают совместимость узлов и устойчивый тепловой режим. Компания «Олниса» осуществляет поставку серверных корпусов ExeGate Pro 4U480-15/4U4132 для промышленных и инфраструктурных вычислительных систем.
