Серверный корпус ExeGate Pro 4U450-16 — эффективная организация внутреннего пространства и воздушного охлаждения оборудования
ExeGate Pro 4U450-16/4U4019S (EX254716) представляет собой стальное шасси высотой 4U, предназначенное для размещения серверной платформы в телекоммуникационной стойке или шкафу. Конструкция объединяет посадочные места для системных плат нескольких форматов, отсеки для накопителей и элементы организации воздушного охлаждения. Глубина 450 мм позволяет рассматривать корпус для относительно неглубоких монтажных пространств, однако доступность места под кабели и питание необходимо оценивать отдельно. Базовое исполнение поставляется без блока питания, что оставляет выбор источника электропитания за разработчиком системы.
Технические характеристики
Основные параметры исполнения определяют механическую совместимость компонентов и условия компоновки:
- высота — 4 U, или 177 мм,
- габариты с ручками и крепёжными ушами — 430 × 177 × 450 мм,
- форматы системных плат — Mini-ITX, Mini-DTX, microATX, ATX, SSI CEB,
- материал шасси и лицевой панели — сталь толщиной 1 мм,
- посадочные места для карт расширения — 7,
- внутренние отсеки 3,5 дюйма — 6,
- внешние отсеки — 3 × 5,25 дюйма и 1 × 3,5 дюйма,
- установленные вентиляторы — 2 × 80 мм в верхней крышке,
- дополнительные места для вентиляторов — 1 × 120 мм спереди и 2 × 60 мм сзади,
- предельная длина видеокарты — 300 мм,
- предельная высота процессорного кулера до монтажной планки — 117 мм,
- питание — одно посадочное место под блок питания,
- штатный блок отсутствует, интерфейсы лицевой панели — 2 × USB 2.0.
Конструкция и механическая интеграция

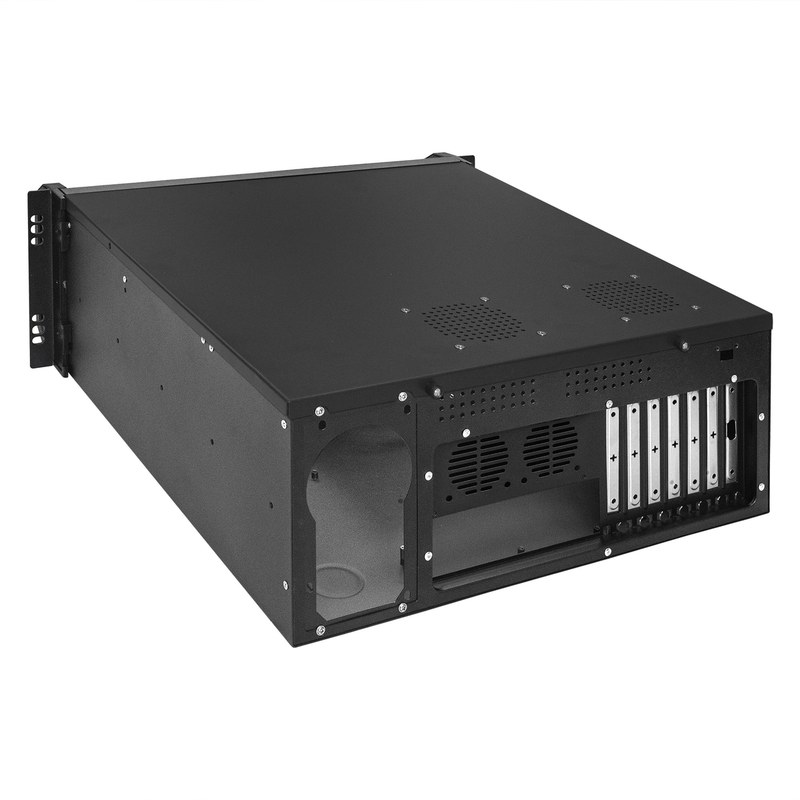

Четырёхюнитовая компоновка обеспечивает пространство над системной платой и позволяет применять стандартные полноразмерные платы расширения при условии соответствия их длины и размещения соседних компонентов. Стальные панели формируют несущий контур, к которому крепятся накопители, электроника и элементы вентиляции. Толщина металла 1 мм относится к панелям шасси и должна учитываться вместе с фактической схемой крепления тяжёлых узлов. Передние монтажные уши служат для фиксации в стойке. При установке проверяют глубину шкафа, опорные элементы и допустимую нагрузку на крепёж. Заполненный дисками сервер требует проверки распределения массы между точками опоры.
Размещение накопителей и модулей расширения
Внутренняя корзина рассчитана на шесть устройств типоразмера 3,5 дюйма. Такая схема подходит для формирования локального массива с разделением системного и пользовательского хранения, но аппаратный RAID, горячая замена и объединительная плата не являются свойствами самого шасси. Эти функции зависят от контроллера, дисковых модулей и выбранной обвязки. Семь позиций расширения могут использоваться для сетевых адаптеров, контроллеров хранения и интерфейсных плат. Карты длиной до 300 мм рассматриваются с учётом выступающих разъёмов, дополнительного питания и перекрытия воздушных каналов. Для плат с высоким тепловыделением критична не только геометрическая, но и тепловая совместимость конфигурации.
Охлаждение и движение воздуха
В штатной комплектации два вентилятора диаметром 80 мм установлены в верхней крышке. Предусмотрены дополнительные места под передний 120-миллиметровый и два задних 60-миллиметровых вентилятора. Наличие посадочного места не означает наличия вентилятора в комплекте. Выбранная схема вентиляции должна учитывать тепловую мощность процессора, дисков, карт расширения, источника питания и режимы работы. Воздушный поток организуют так, чтобы нагретый воздух не возвращался на вход радиатора и не задерживался в зоне дисковых корзин. Неверное направление дополнительных вентиляторов ухудшает охлаждение. Для проверки режима применяют показания температурных датчиков при длительной расчётной нагрузке и контролируют скорость вращения вентиляторов. В передней части предусмотрен моющийся пылевой фильтр. Его загрязнение увеличивает сопротивление потоку, поэтому периодичность очистки определяют по запылённости помещения и динамике рабочих температур. Ограничение высоты процессорного кулера в 117 мм указано до монтажной планки: фактический зазор следует проверять с учётом крепежа, ориентации радиатора и воздушного зазора над ним.
Электропитание, управление и обслуживание

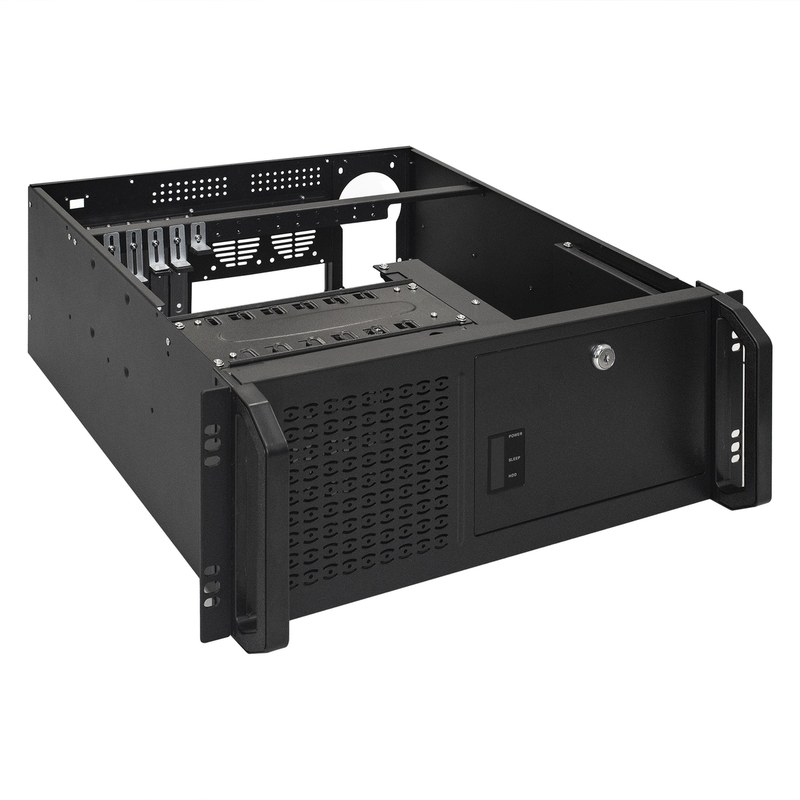

Версия EX254716 не содержит установленного источника питания. Это позволяет определить мощность и набор электрических разъёмов после расчёта потребления всех узлов. Производителем предусмотрено одно место под блок питания; резервирование двумя независимыми источниками не относится к штатной конфигурации. При выборе БП учитывают пиковое потребление дисков и ускорителей, КПД, длину проводов и отвод нагретого воздуха. На передней панели расположены кнопки POWER и RESET, светодиодные индикаторы питания, активности накопителя и состояния SLEEP, а также два разъёма USB 2.0. Подключение органов управления выполняется к соответствующим контактам материнской платы. USB 2.0 подходит для периферии обслуживания, но не обеспечивает пропускную способность интерфейсов USB более поздних поколений.
Области применения
Механическая схема ExeGate Pro 4U450-16 применима к нескольким типам стоечных конфигураций:
- файловые серверы с внутренними накопителями 3,5 дюйма,
- шлюзы и маршрутизаторы с дополнительными сетевыми интерфейсами,
- вычислительные узлы на платах ATX и SSI CEB,
- серверы резервного копирования с локальным дисковым массивом,
- промышленные вычислительные комплексы с платами расширения.
Таким образом, ExeGate Pro 4U450-16/4U4019S образует монтажную основу для четырёхюнитового сервера с разнообразными платами, несколькими внутренними дисками и семью позициями расширения. Его инженерная специфика заключается в сочетании глубины 450 мм, стальной конструкции, раздельных отсеков и конфигурируемой вентиляции. Итоговые параметры системы зависят от установленного оборудования, условий теплообмена и механического закрепления в шкафу. Компания «Олниса» осуществляет поставку промышленного оборудования, включая серверные корпуса для стоечных вычислительных систем.
