ИБП ExeGate ServerRM EX293850RUS — надежная защита серверного и сетевого оборудования от перебоев электропитания
ExeGate ServerRM UNL-1000.LCD.AVR.2SH.3C13.USB.2U EX293850RUS представляет собой линейно-интерактивный источник бесперебойного питания для серверных узлов, телекоммуникационной аппаратуры и вычислительных систем. Корпус высотой 2U предназначен для 19-дюймовой стойки, но допускает горизонтальное и вертикальное размещение. Он объединяет регулирование напряжения, аккумуляторное резервирование и контроль параметров. Полная мощность 1000 ВА при активной нагрузке до 650 Вт задает два обязательных предела эксплуатации.
Технические характеристики
Основные параметры EX293850RUS определяют условия его включения в однофазный тракт электропитания:
- топология — линейно-интерактивная,
- полная и активная мощность — 1000 ВА и 650 Вт,
- номинальное входное напряжение — 230 В с допуском ±10 %,
- рабочий диапазон на входе — 140–300 В,
- допустимая входная частота — 50 ± 5 Гц,
- выходное напряжение — 230 В с допуском ±10 %,
- частота при автономном питании — 50 ± 1 Гц,
- форма сигнала инвертора — ступенчатая аппроксимация синусоиды,
- время перехода на батареи — 2–6 мс, не более 10 мс,
- аккумуляторный блок — две герметичные батареи 12 В, 7,2 А·ч,
- восстановление заряда до 90 % — 6–8 часов,

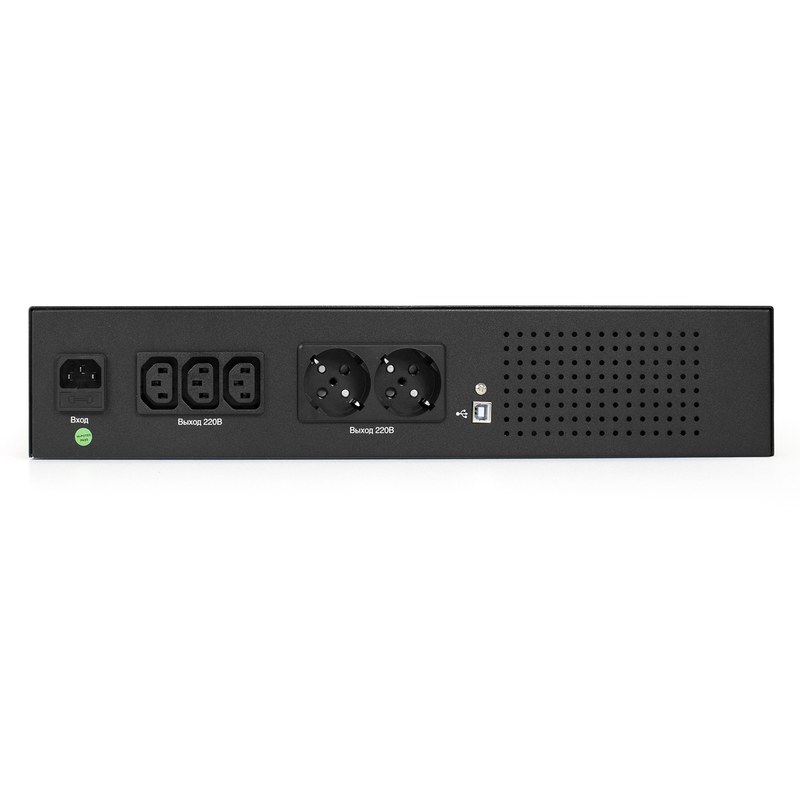

- выходы — две розетки Schuko и три IEC 60320 C13,
- подключение к сети — съемный кабель 1,2 м с вилкой Schuko,
- интерфейс контроля — USB,
- габариты — 310 × 438 × 86 мм,
- масса нетто — 9,5 кг,
- акустический шум — менее 40 дБА,
- степень защиты — IP20,
- рабочая температура — от 0 до +40 C.
Конструктивное исполнение

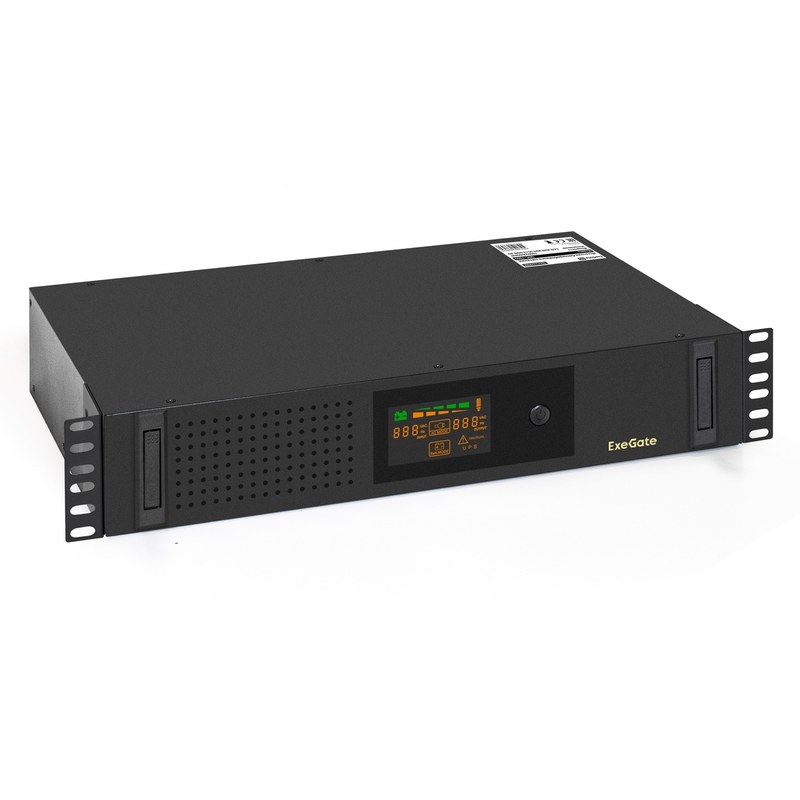

Металлическое шасси занимает два монтажных юнита. Передняя панель содержит многоцветный ЖК-дисплей и органы управления. Экран показывает входное и выходное напряжение, загрузку, остаточный заряд, сетевой либо батарейный режим, перегрузку, неисправность и необходимость замены аккумуляторов. Комбинация Schuko и IEC C13 позволяет подключать аппаратуру с разными сетевыми шнурами при соблюдении пределов мощности. USB-порт служит для программного наблюдения за ИБП. Автоматический предохранитель восстанавливают после устранения причины аварийного тока. Разъемы RJ-11 образуют проходной канал защиты слаботочной линии. Разводка выходов упрощает распределение нагрузок внутри шкафа, но не допускает параллельного объединения розеток. Съемный сетевой ввод облегчает замену кабеля при сохранении требуемого номинала и сечения жил.
Принцип работы
При штатных параметрах сети нагрузка получает энергию через основной тракт, одновременно зарядное устройство поддерживает аккумуляторы в готовности. Если напряжение отклоняется от номинала, но остается внутри рабочего диапазона, AVR меняет коэффициент трансформации и корректирует выход без разряда батарей. Это сокращает число циклов при длительных просадках или повышениях напряжения. Когда вход выходит за допустимые границы либо исчезает, коммутационный узел переводит нагрузку на инвертор. Постоянное напряжение батарей преобразуется в переменное 230 В со ступенчатой аппроксимацией синусоиды. Перерыв до 10 мс требует проверки совместимости: входные накопительные цепи защищаемой аппаратуры должны сохранять рабочее состояние на время переключения. Продолжительность автономной работы зависит от фактической нагрузки, состояния аккумуляторов, температуры и числа выполненных циклов. После нормализации сети ИБП возвращает нагрузку на основной тракт и запускает заряд. Холодный старт допускает включение от аккумуляторов при отсутствии входного напряжения. При его использовании учитывают остаточную емкость и пусковой ток потребителей: перегрузка сокращает доступный резерв времени.
Защитные функции
Аппаратные и электронные контуры ограничивают последствия нарушений в питающей линии и подключенной системе:
- фильтрация высокочастотных, низкочастотных и импульсных помех,
- максимальная поглощаемая энергия импульса — 320 Дж,
- отключение при входном напряжении выше 300 В,
- защита от короткого замыкания входным предохранителем,
- контроль перегрузки в сетевом и автономном режимах,
- защита батарей от перезаряда и глубокого разряда,
- автоматическое отключение при перегреве трансформатора,
- звуковая сигнализация перехода на резерв, низкого заряда и аварии.
Исполнение IP20 предназначено для сухого помещения. Допустимая влажность составляет 0–90 % без конденсации. Вентиляционные отверстия оставляют свободными. Температурный режим и отсутствие конденсата контролируют в течение всей работы.
Интеграция и эксплуатация
Загрузку рассчитывают одновременно по ваттам и вольт-амперам. Суммарные параметры потребителей не должны превышать 650 Вт или 1000 ВА, даже если нарушен только один предел. Также учитывают пусковые токи, коэффициент мощности и требуемую автономность. USB-соединение передает программному обеспечению данные о сети и заряде, необходимые для корректного завершения работы вычислительной системы при длительной аварии. Эксплуатационный регламент должен предусматривать функциональные испытания, наблюдение за периодом автономии и замену аккумуляторов при снижении емкости.
Области применения
Модель рассчитана на нагрузки, допускающие ступенчатую форму автономного напряжения и короткий коммутационный переход:
- серверы начального уровня и сетевые хранилища,
- коммутаторы, маршрутизаторы и межсетевые экраны,
- телекоммуникационные узлы в шкафах 19 дюймов,
- контроллеры автоматизации и диспетчеризации,
- рабочие станции и периферийные цифровые устройства,
- оборудование видеонаблюдения с совместимыми блоками питания.
Таким образом, ExeGate ServerRM UNL-1000 EX293850RUS формирует компактный резервируемый контур для однофазной нагрузки до 650 Вт. Его функциональность обеспечивают AVR, быстрый переход на батарейный тракт, пять силовых выходов, USB-мониторинг и стоечный корпус 2U. При проектировании необходимо проверить форму автономного сигнала, оба ограничения мощности, требуемое время резерва и совместимость блоков питания. Компания «Олниса» осуществляет поставку ExeGate ServerRM UNL-1000 EX293850RUS для инфраструктуры электропитания промышленного и информационно-технологического оборудования.
