ИБП ExeGate SpecialPro — конструктивные особенности и возможности резервного электропитания
ExeGate SpecialPro — семейство линейно-интерактивных источников бесперебойного питания для вычислительной, сетевой и телекоммуникационной нагрузки. Оно включает исполнения UNB с LED-индикацией и Smart LLB с LCD-дисплеем. Устройства объединяют аккумуляторное резервирование, автоматическую коррекцию напряжения и фильтрацию помех.
Технические характеристики
Основные параметры линейки включают:
- топология — line-interactive со встроенным AVR,
- полная мощность — от 400 до 3000 ВА,
- активная мощность — от 240 до 1800 Вт,
- номинальное входное напряжение — 230 В,
- входной диапазон — 140–300 либо 145–290 В в зависимости от исполнения,
- входная частота — 50/60 Гц с допуском ±5 Гц,
- выходное напряжение — 230 В с отклонением до ±10 %,
- выходная частота от батарей — 50/60 Гц с точностью ±1 Гц,
- форма сигнала инвертора — ступенчатая аппроксимация синусоиды,
- типовое переключение на резерв — 4–8 мс, предельное — 13 мс,
- батареи — герметичные необслуживаемые свинцово-кислотные,
- типовой заряд до 90 % — 4–6 часов,
- рабочая температура — от 0 до 40 C,
- степень защиты — IP20.
Состав нагрузки рассчитывают по активной мощности с запасом на переходные процессы: значение в вольт-амперах не заменяет ограничения в ваттах. Автономность зависит от числа и емкости батарей, загрузки, температуры и износа, поэтому паспортное время нельзя переносить между моделями серии.
Конструкция и подключение

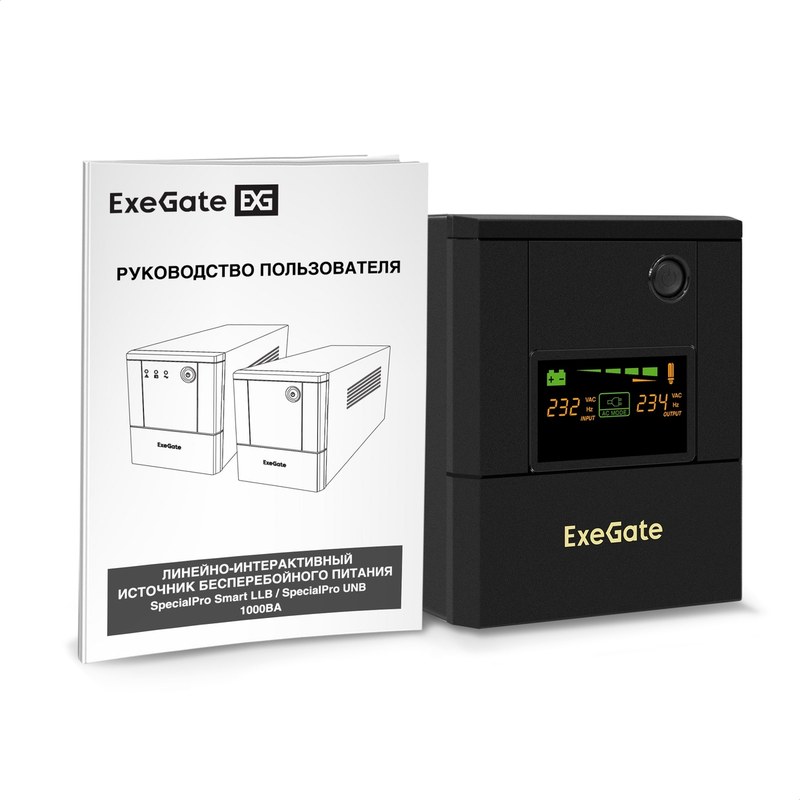

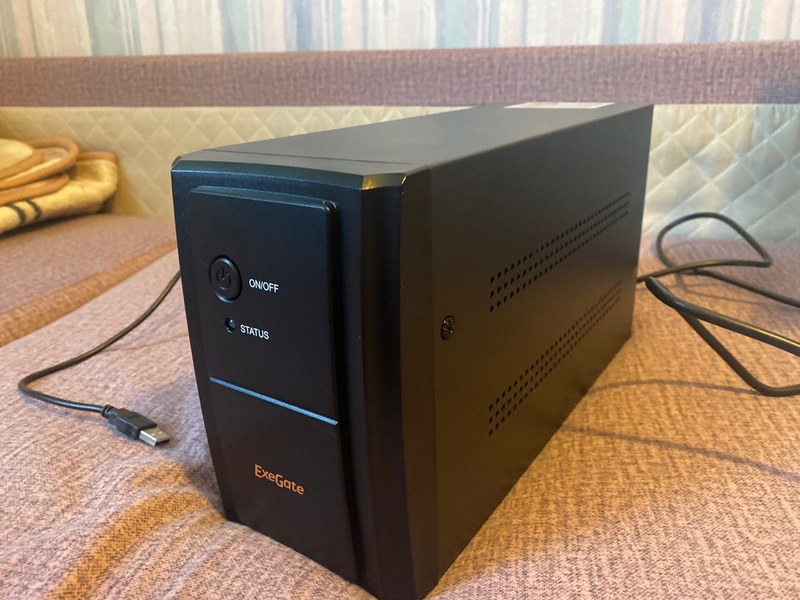

ИБП выпускаются в напольных корпусах из стали либо пластика. Металлическое исполнение повышает механическую стойкость, однако IP20 не предусматривает защиты от воды: аппарат размещают в сухом помещении без конденсации и токопроводящей пыли. Блок содержит один, два или четыре аккумулятора на 12 В; с ростом мощности увеличиваются габариты и масса. Выходная группа комплектуется розетками Schuko CEE 7/4, разъемами IEC 320 C13 либо их сочетанием. Индексы SH и C13 обозначают тип гнезд, цифры перед ними — количество. Суффикс RJ указывает на защиту слаботочной линии, USB — на связь с компьютером. Интерфейсы предусмотрены не во всех версиях, поэтому состав узла проверяют по полному индексу. UNB сообщает о состоянии сети, батареи и авариях посредством LED-индикатора и звуковых сигналов. Smart LLB оснащается LCD-панелью для более детального контроля на корпусе. USB в соответствующих версиях служит для программного мониторинга и штатного завершения работы компьютера при длительном отключении сети.
Принцип работы
При допустимых параметрах сети энергия поступает к нагрузке через фильтрующий тракт, а зарядное устройство поддерживает батареи. AVR компенсирует повышение либо понижение входного уровня без перехода на резерв, сокращая число циклов разряда при продолжительных колебаниях. При выходе параметров за рабочие границы нагрузка переключается на инвертор, который формирует переменное напряжение со ступенчатой аппроксимацией синусоиды. Пауза в несколько миллисекунд допустима для большинства импульсных блоков питания с достаточным временем удержания, но чувствительную аппаратуру и потребители, требующие чистой синусоиды, проверяют отдельно. После восстановления сети ИБП возвращается на основной тракт и возобновляет заряд.
Защита и эксплуатация
Фильтры ослабляют высокочастотные помехи, ограничительные цепи подавляют кратковременные пики. Автоматика контролирует перегрузку, короткое замыкание, критический разряд и неисправность инвертора. Отдельные модели при нагрузке свыше 110 % отключаются через заданный интервал, поэтому предельная мощность не является штатной рабочей точкой. Ключевые функции защиты и контроля:
- коррекция повышенного и пониженного сетевого напряжения,
- фильтрация помех и ограничение импульсных перенапряжений,
- отключение при коротком замыкании или перегрузке,
- предотвращение чрезмерного разряда аккумуляторов,
- визуальная и звуковая сигнализация состояний,
- холодный старт при отсутствии напряжения на входе,
- автоматическое возобновление работы после восстановления сети.
Батареи проверяют под нагрузкой: индикация заряда не измеряет остаточную емкость. Ресурс сокращают перегрев, глубокие разряды и хранение без подзаряда. Вентиляционные отверстия оставляют открытыми, вокруг корпуса предусматривают пространство для теплоотвода. До пуска суммируют потребление приборов и учитывают пусковые токи.
Области применения
SpecialPro рассчитана на технику, допускающую краткую паузу переключения и аппроксимированную форму выходного напряжения:
- коммутаторы, маршрутизаторы, модемы и точки доступа,
- видеорегистраторы, камеры и вспомогательные узлы наблюдения,
- кассовая, контрольная и периферийная электроника,
- локальные серверы и накопители с совместимыми блоками питания,
- измерительные приборы, допускающие линейно-интерактивную топологию.
Серия не предназначена для электродвигателей, насосов, трансформаторных потребителей и аппаратуры с обязательной чистой синусоидой. Для ответственной нагрузки учитывают коэффициент мощности, пусковые пики, требуемую автономность и совместимость встроенного блока питания.
Преимущества линейки
Практические качества ExeGate SpecialPro:
- стабилизация напряжения без перехода на батареи при умеренных отклонениях,
- несколько ступеней полной и активной мощности,
- исполнения с Schuko, C13 и комбинированными выходами,
- выбор между LED-индикацией и расширенным LCD-контролем,
- модификации с USB и защитой линии через RJ,
- холодный старт и автоматическое восстановление режима,
- единая архитектура для унификации локальных узлов питания.
Таким образом, ExeGate SpecialPro включает линейно-интерактивные ИБП для сетевой электроники и групп вычислительной техники. AVR, инвертор, фильтры и автоматика противодействуют провалам, перенапряжениям, импульсным возмущениям и исчезновению сети. UNB и Smart LLB различаются системой индикации, а мощность, батареи, автономность, выходы и интерфейсы устанавливаются по полному индексу. Компания «Олниса» осуществляет поставку промышленного оборудования ExeGate SpecialPro.
