Управляющие клапаны Fleck 9000 и 9100 — точный контроль рабочих циклов водоподготовки
Fleck 9000 и Fleck 9100 — управляющие клапаны для автоматических двухбаллонных установок ионного обмена. Они распределяют потоки между баллонами, дренажом и солевым баком и запускают регенерацию. Такая схема применяется там, где требуется непрерывная подача умягченной воды: после исчерпания расчетной емкости одного слоя смолы поток переключается на второй баллон, а первый проходит восстановление. Клапаны различаются материалом корпуса и рабочими характеристиками.
Конструктивная схема

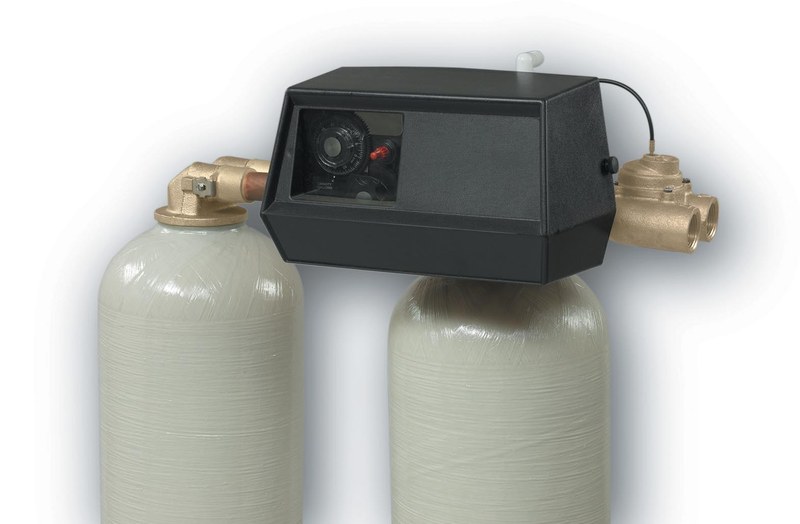

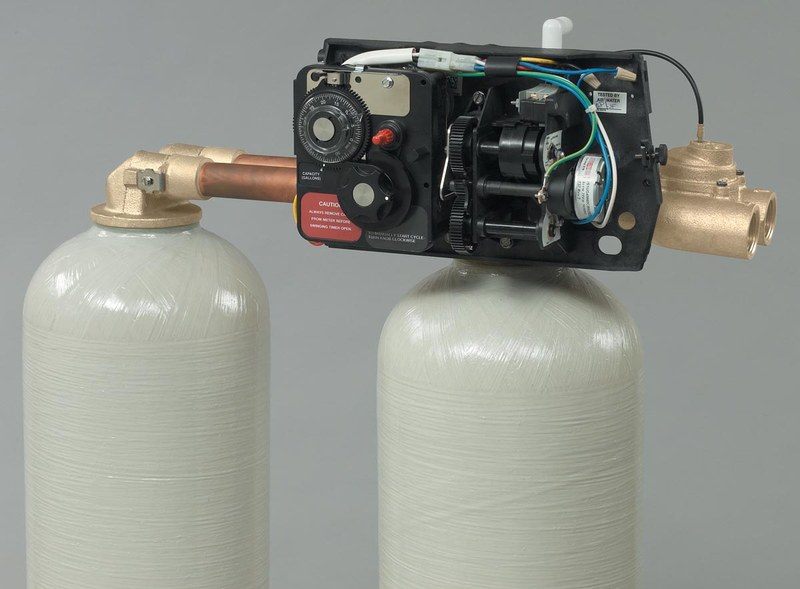

Fleck 9000 выполнен на корпусе из бессвинцовой латуни. Fleck 9100 использует корпус из армированного полимера, устойчивого к коррозии. В обоих случаях управляющий узел монтируется на одном баллоне, а второй подключается через адаптер и межбаллонную линию. Оба корпуса должны иметь одинаковые геометрические параметры и объем загрузки. Основные конструктивные элементы:
- корпус клапана с каналами распределения расчетного потока,
- поршневой механизм переключения рабочих положений,
- привод с контроллером или электромеханическим таймером,
- водосчетчик для объемного управления регенерацией,
- инжекторный узел для подсоса рассола,
- ограничители расхода дренажной и солевой линий,
- адаптер второго баллона и соединительная обвязка.
Гидравлические параметры
Для Fleck 9000 при входном давлении 50 psi непрерывный расход составляет около 4,1 м3/ч с водосчетчиком 3/4 дюйма и до 4,8 м3/ч с узлом 1 дюйм. Пиковые значения достигают 5,5 и 6,4 м3/ч. Максимальный расход обратной промывки — около 2 м3/ч. Рабочее давление находится в диапазоне 1,4–8,5 бар, температура холодной воды — примерно 1–43 C. Pentair Fleck 9100 при входном давлении 3,5 бар обеспечивает непрерывный расход порядка 4,0 м3/ч для присоединения 3/4 дюйма и 4,5 м3/ч для 1 дюйма. Пиковый расход достигает 5,4–5,9 м3/ч, максимальный расход обратной промывки составляет около 1,9 м3/ч. Рекомендуемое рабочее давление — 1,8–8,6 бар, температура воды — 1–43 C. Ключевые присоединительные параметры:
- резьба установки на баллон — 2,5 дюйма, 8 NPSM,
- типовые входные и выходные подключения — 3/4 или 1 дюйм,
- дренажная линия — порядка 1/2 дюйма,
- линия рассола — 3/8 дюйма,
- диаметр применяемых корпусов умягчителей — ориентировочно 6–16 дюймов.
Цикл регенерации
Регенерация связана с последовательным изменением положения поршней и направления потока по внутренним каналам. Для Fleck 9000 характерна нисходящая схема. Fleck 9100 в актуальных исполнениях допускает нисходящий или восходящий режим в зависимости от конфигурации системы. Основные стадии:
- обратная промывка с разрыхлением слоя и удалением примесей,
- подача рассола через инжектор и медленная промывка загрузки,
- быстрая промывка для удаления остаточного раствора и уплотнения слоя,
- заполнение солевого бака расчетным количеством воды,
- возврат регенерированного баллона в готовность к следующему циклу.
Области применения
Fleck 9000 и 9100 применяются там, где технологически нежелательны перерывы на восстановление смолы. Их гидравлические возможности соответствуют бытовым, коммерческим и отдельным малым промышленным объектам при правильном расчете расхода. Типовые области эксплуатации:
- непрерывные установки умягчения хозяйственно-питьевой воды,
- подготовка воды для котельного и теплообменного оборудования,
- защита водонагревателей и трубопроводов от карбонатных отложений,
- предварительная подготовка перед мембранными установками,
- локальные системы водоподготовки предприятий общественного питания,
- технологические линии с требованием к стабильному снижению жесткости.
Таким образом, Fleck 9000 и 9100 — специализированные клапанные платформы для двухбаллонного умягчения, обеспечивающие автоматическое чередование рабочих колонн и регенерацию загрузки без длительного прекращения подачи обработанной воды. Модель 9000 основана на латунном корпусе и традиционной нисходящей регенерации, тогда как 9100 использует армированный полимерный корпус и допускает более гибкую конфигурацию цикла. При инженерном применении определяющими параметрами остаются расход, давление, размер баллонов, тип присоединений, производительность обратной промывки и корректность программирования. Компания «Олниса» осуществляет поставку промышленного оборудования Fleck 9000 и 9100 для систем водоподготовки.
