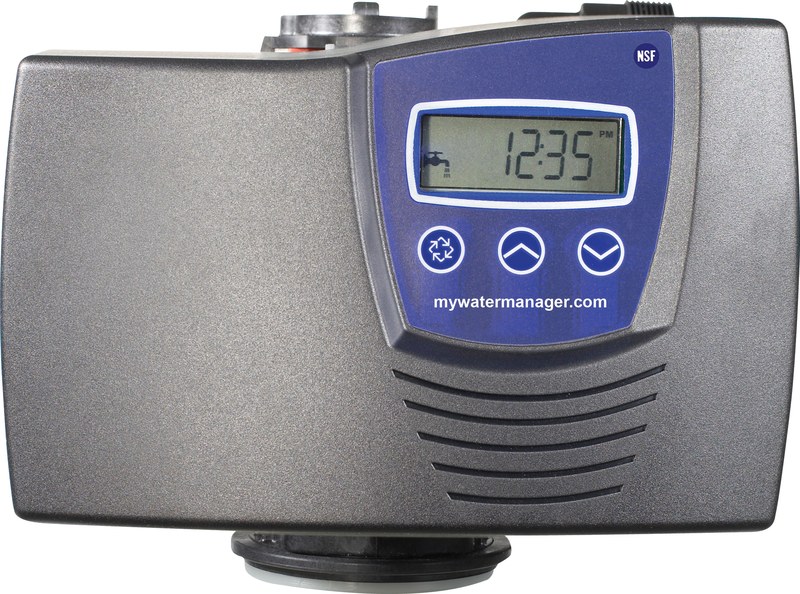

Клапан Fleck 7000 — точное управление рабочими циклами водоочистного оборудования

Fleck 7000 — автоматический управляющий клапан для напорных установок водоподготовки на базе ионообменных и фильтрующих загрузок. Устройство переключает гидравлические потоки между сервисным режимом, обратной промывкой, регенерацией, медленной и быстрой промывкой, а также заполнением реагентного бака. Серия применяется в системах умягчения, обезжелезивания и фильтрации, где требуется повышенная пропускная способность и управление рабочим циклом.

Технические характеристики

Параметры Fleck 7000 зависят от типа поршня и версии контроллера. Основные характеристики серии:

• материал корпуса — армированный полимер,
• присоединение входа и выхода — 3/4, 1, 1 1/4 или 1 1/2 дюйма в зависимости от исполнения,
• число программируемых стадий — до шести,
• непрерывный расход при перепаде 15 psi — до 8,4 м3/ч для фильтрующего поршня,
• пиковый расход при перепаде 25 psi — до 10,7 м3/ч для фильтрующего поршня,
• максимальная обратная промывка — до 7 м3/ч для фильтрующего исполнения,
• рабочее давление — 20–125 psi, около 1,4–8,6 бар,
• температура воды — 1–43 C,
• электропитание — 24 В переменного тока,
• монтажное основание — 2,5 дюйма, резьба 8 NPSM,
• управление регенерацией — по времени либо по объему при наличии расходомера.

Гидравлическая конструкция

Переключение каналов выполняется поршнем, который электропривод перемещает внутри корпуса. Его положение определяет соединение входного, выходного, дренажного и реагентного трактов, поэтому многостадийный цикл формируется без набора внешних электромагнитных клапанов. Увеличенное сечение внутренних каналов снижает гидравлические потери и помогает обеспечить требуемую скорость расширения загрузки. Дренажный тракт комплектуется ограничителем DLFC, задающим расход согласно диаметру корпуса и свойствам фильтрующей среды. В умягчителе инжектор создает разрежение, необходимое для засасывания солевого раствора.

Принцип работы и регенерация

В сервисном режиме вода проходит через слой загрузки и далее поступает в выходной коллектор. После достижения заданного объема либо установленного времени контроллер инициирует регенерацию, а привод последовательно переводит поршень в необходимые положения. Типовой цикл умягчителя включает:

• обратную промывку для разрыхления слоя и удаления загрязнений,
• засасывание солевого раствора через инжектор,
• медленную промывку для завершения регенерации и вытеснения реагента,
• быструю промывку для уплотнения слоя,
• заполнение солевого бака расчетным количеством воды,
• возврат в сервисный режим.

Продолжительность стадий задается программно; для контроллера SXT отдельная стадия может настраиваться в диапазоне до 199 минут. В фильтрующей конфигурации основными операциями являются обратная и быстрая промывка. Регенерационный поток серии организован по нисходящей схеме. Конкретная последовательность определяется назначением установки и установленным поршнем.

Система управления

Электронный контроллер задает алгоритм привода, способ запуска и длительность регенерации. При использовании турбинного расходомера регистрируется фактический объем обработанной воды, что позволяет начинать цикл после исчерпания расчетной емкости загрузки. При программировании учитывают емкость ионообменной смолы, жесткость исходной воды, резерв, календарное ограничение между циклами и время запуска. Для фильтров критичны периодичность обратной промывки и расход дренажа. Неверно выбранный DLFC или недостаточная длительность промывки могут ухудшить восстановление гидравлической проницаемости слоя.

Монтаж и эксплуатационные требования

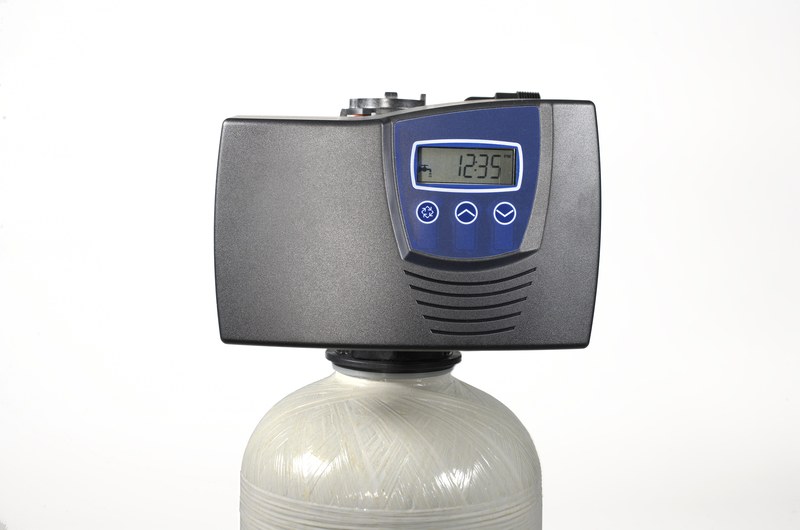

Клапан устанавливается на горловину напорного корпуса. Центральная распределительная труба соединяет его с нижним дистрибьютором и формирует направленное движение воды через загрузку. Перед запуском проверяют соответствие распределительной трубы, поршня, инжектора и ограничителя дренажа расчетным условиям. При проектировании необходимо учитывать:

• давление на входе должно обеспечивать стабильную работу инжектора и промывки,
• рабочее давление не должно превышать 125 psi,
• температура воды должна находиться в диапазоне 1–43 C,
• дренажная линия должна пропускать расчетный поток без существенного противодавления,
• клапан и корпус должны быть защищены от замерзания,
• электропитание должно соответствовать параметрам трансформатора и платы управления.

Области применения

Fleck 7000 используется в установках, где требуется автоматическое управление одной загрузочной колонной и повышенная производительность гидравлического тракта. Основные направления:

• умягчение воды на ионообменных смолах,
• механическая фильтрация на зернистых загрузках,
• обезжелезивание и удаление марганца при совместимом технологическом цикле,
• угольная фильтрация,
• осветление воды в напорных фильтрах,
• локальная водоподготовка коммерческих и инженерных объектов.

Таким образом, Fleck 7000 — производительный автоматический клапан для напорных систем водоподготовки, которым требуется контролируемое переключение сервисных и регенерационных потоков. Надежность технологического цикла определяется правильным согласованием поршня, диаметра корпуса, характеристик загрузки, расхода обратной промывки и настроек контроллера. Компания «Олниса» осуществляет поставку Fleck 7000 и другого промышленного оборудования для систем водоподготовки.
