ИБП ExeGate FineSine SX-500 — надежная защита электрооборудования и стабильное резервное электропитание

ExeGate FineSine SX-500 предназначен для резервного электроснабжения аппаратуры, чувствительной к форме напряжения. Устройство объединяет линейно-интерактивную схему, автоматическую регулировку и инвертор с чистой синусоидой. Оно совместимо с электронными блоками, трансформаторными источниками, двигателями и фазозависимой автоматикой. Полная мощность составляет 500 ВА, активная — 300 Вт. Внешняя батарея 12 В позволяет задавать автономность с учетом емкости накопителя и нагрузки.

Технические характеристики

Основные параметры определяют пределы совместимости ИБП с питающей сетью и подключаемым оборудованием:

• топология — линейно-интерактивная,
• полная мощность — 500 ВА,
• активная мощность — 300 Вт,
• номинальное входное напряжение — 220 В,
• рабочий диапазон сети — 140–275 В,
• входная частота — 45–65 Гц,
• выход инвертора — 220 В с отклонением ±3 %,
• диапазон выхода при регулировании AVR — 190–245 В,
• частота в автономном режиме — 50/60 Гц с отклонением ±0,5 Гц,
• форма напряжения от батареи — чистая синусоида,
• время переключения — не более 4 мс,
• КПД при работе от сети — более 95 %,
• напряжение аккумуляторного контура — 12 В,
• ток заряда — 5 или 10 А,
• выходные соединители — две розетки Schuko,
• индикация — многофункциональный ЖК-дисплей,
• степень защиты оболочки — IP20.

Силовая архитектура и конструкция

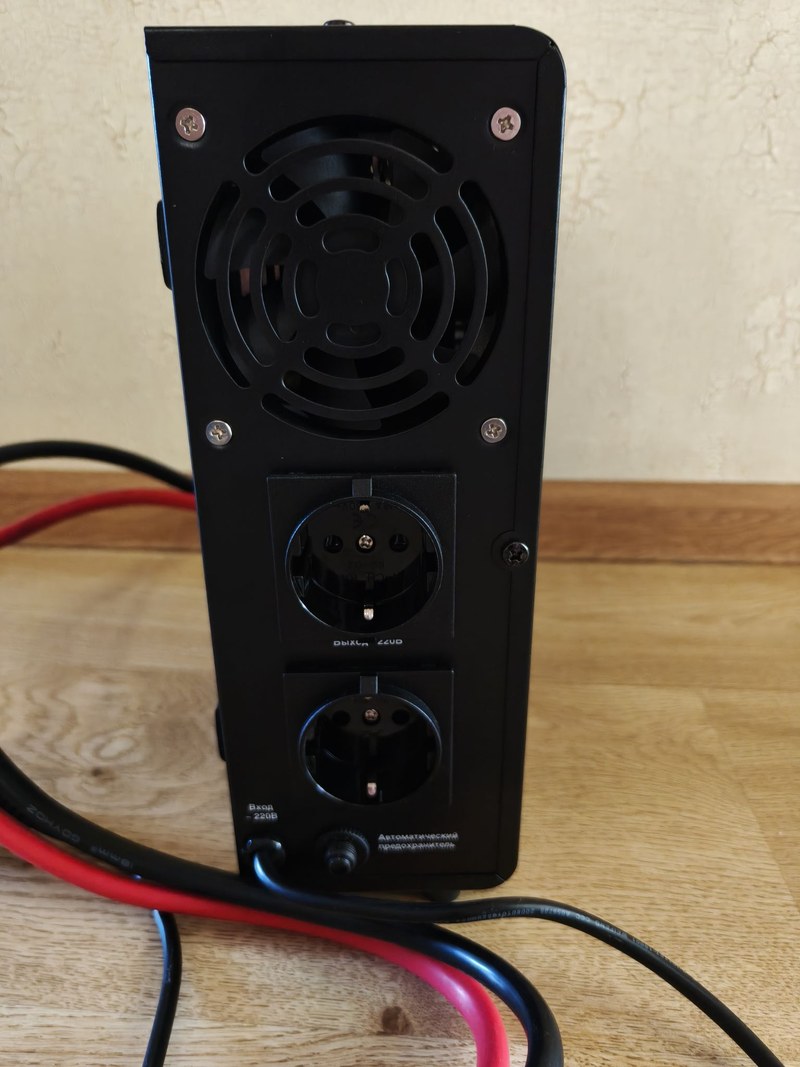

При наличии сети энергия поступает к потребителям через тракт стабилизации, а зарядное устройство поддерживает аккумулятор в готовности. AVR корректирует длительные отклонения без перехода на батарею, сокращая число циклов разряда. Входной диапазон 140–275 В рассчитан на сети с просадками и повышенным напряжением; выход при регулировании находится в пределах 190–245 В. Тороидальный трансформатор с замкнутым магнитопроводом обеспечивает эффективную передачу энергии, ограниченное рассеяние поля и невысокий акустический фон. Корпус рассчитан на настенное размещение. Неразъемный сетевой кабель длиной 0,75 м снабжен заземленной вилкой, две розетки типа F служат для подключения потребителей. Длина кабеля внешней батареи — 0,7 м.

Принцип работы

Контроллер оценивает напряжение и частоту сети. В допустимых пределах нагрузка питается через тракт AVR, компенсирующий устойчивые отклонения. При выходе параметров за рабочий диапазон или исчезновении сети автоматика переключается на инвертор не более чем за 4 мс. Напряжение батареи преобразуется в синусоидальное переменное 220 В со стабилизацией ±3 %. После восстановления сети возобновляется заряд. Чистая синусоида необходима насосам, трансформаторным источникам и аппаратуре, работа которой зависит от качества питания. В отличие от аппроксимированного сигнала, она не создает крутых фронтов, усиливающих нагрев обмоток, вибрацию и шум. Холодный старт формирует выходное напряжение от батареи при отсутствии сети.

Аккумуляторная подсистема

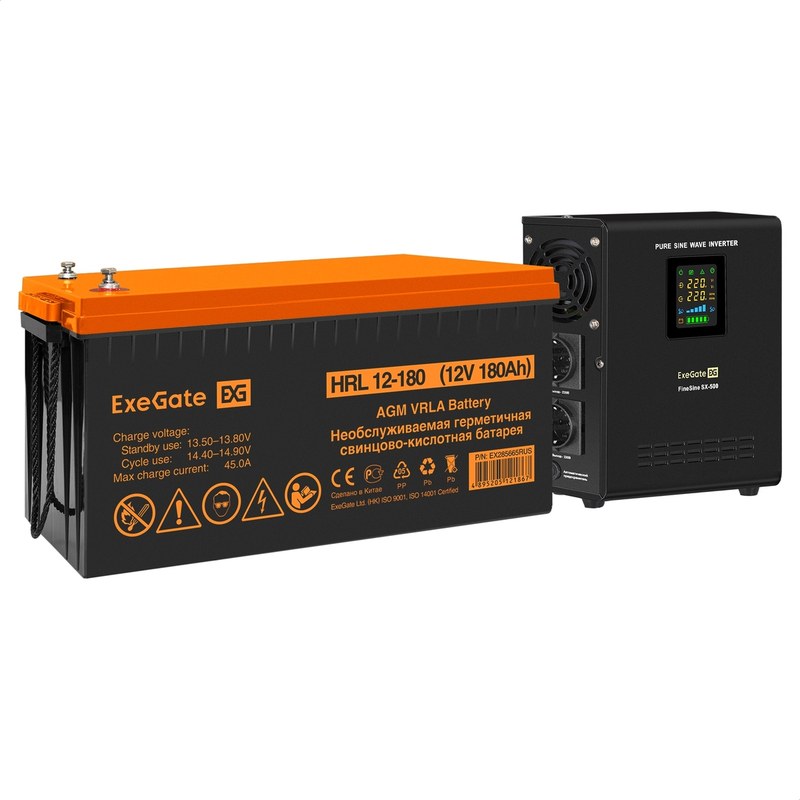

FineSine SX-500 работает с внешней герметичной необслуживаемой свинцово-кислотной батареей 12 В. Ток заряда 5 или 10 А позволяет согласовать его с емкостью АКБ. Более емкий накопитель увеличивает автономность, но дольше заряжается при том же токе. Время резерва рассчитывают по энергии батареи с поправкой на КПД, нагрузку, температуру, глубину разряда и износ. При проектировании системы учитывают следующие условия:

• суммарная активная мощность не должна превышать 300 Вт,
• пусковой ток двигателя должен укладываться в перегрузочную способность инвертора,
• батарея должна иметь номинальное напряжение 12 В,
• сечение и длина проводников должны ограничивать падение напряжения,
• полярность соединения проверяется до включения,
• емкость выбирается по расчетному времени автономии и допустимой глубине разряда,
• аккумулятор размещается в проветриваемой зоне с соблюдением температурного режима.

Защитные функции и контроль состояния

Фильтрация ослабляет высокочастотные, низкочастотные и импульсные помехи. Защита реагирует на короткое замыкание, перегрузку, перегрев, перезаряд и глубокий разряд батареи. В сетевом режиме нагрузка свыше 110 % вызывает отключение через пять минут. При подключении двигателей необходим запас для пускового тока. ЖК-дисплей отображает состояние источника, режим питания и параметры системы, упрощая обнаружение перехода на резерв и аварий. Рабочая температура составляет 0–40 C, относительная влажность — 10–90 %. Исполнение IP20 предназначено для сухих помещений без конденсата, проводящей пыли и брызг.

Области применения

Конфигурация модели ориентирована на оборудование, которому необходимы синусоидальное напряжение и сравнительно длительный резерв:

• автоматика газовых и твердотопливных котлов,
• циркуляционные насосы отопительных контуров,
• контроллеры инженерных систем,
• телекоммуникационные шлюзы и маршрутизаторы,
• охранные панели и средства диспетчеризации,
• измерительные приборы и маломощная медицинская аппаратура.

Для каждой установки рассчитывают активную и полную мощность, пусковые токи и автономность.

Таким образом, ExeGate FineSine SX-500 — ИБП мощностью 300 Вт с чистой синусоидой и внешней батареей. Диапазон 140–275 В, AVR и переключение до 4 мс отвечают задачам отопительной автоматики и связи. При проектировании согласуют всю нагрузку, пусковые токи и емкость АКБ. Компания «Олниса» осуществляет поставку ИБП ExeGate FineSine SX-500 как промышленного оборудования.
