ИБП ExeGate SineTower SZ-1500 — сочетание высокой мощности, точной стабилизации и гибких возможностей автономной работы

ExeGate SineTower SZ-1500 представляет собой линейно-интерактивный источник бесперебойного питания для оборудования, которому необходимы стабилизированное сетевое напряжение и сохранение работоспособности при отключении внешней линии. Устройство рассчитано на полную нагрузку 1500 ВА при предельной активной мощности 1200 Вт. Синусоидальная форма напряжения в автономном режиме позволяет использовать его с потребителями, содержащими электродвигатели, трансформаторы и электронные блоки управления. Время резервирования зависит от ёмкости батарей и нагрузки в автономном режиме.

Технические характеристики

Исполнение SZ-1500.LCD.AVR.2SH.1C13.USB, EX295988RUS, сочетает инверторный тракт, автоматическую регулировку напряжения и интерфейс контроля. Основные паспортные показатели устройства:

• топология — линейно-интерактивная,
• полная и активная мощности — 1500 ВА и 1200 Вт,
• номинальное входное напряжение — 220 В,
• допустимое входное напряжение в сетевом режиме — 145–275 В,
• входная частота — 45–65 Гц,
• напряжение от аккумуляторов — 220 В ± 5 %,
• выходная частота от инвертора — 50/60 Гц ± 0,5 Гц,
• форма напряжения инвертора — чистая синусоида,
• переключение на батареи — обычно 2–6 мс, максимум 10 мс,
• номинальное напряжение батарейного контура — 24 В,
• зарядный ток — 5 или 10 А,
• КПД в сетевом режиме — более 95 %.

Особенности конструкции

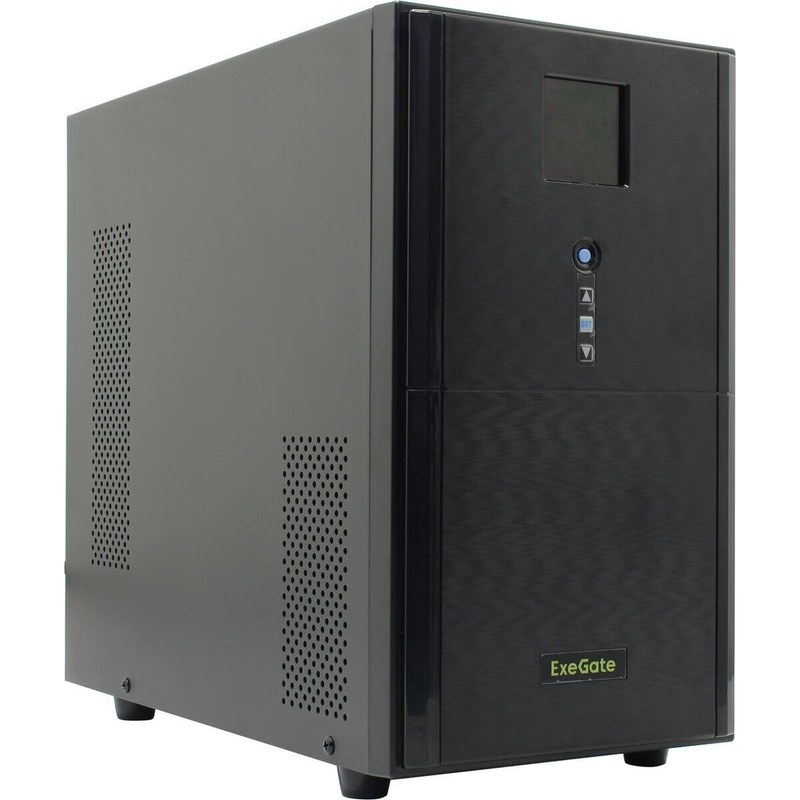

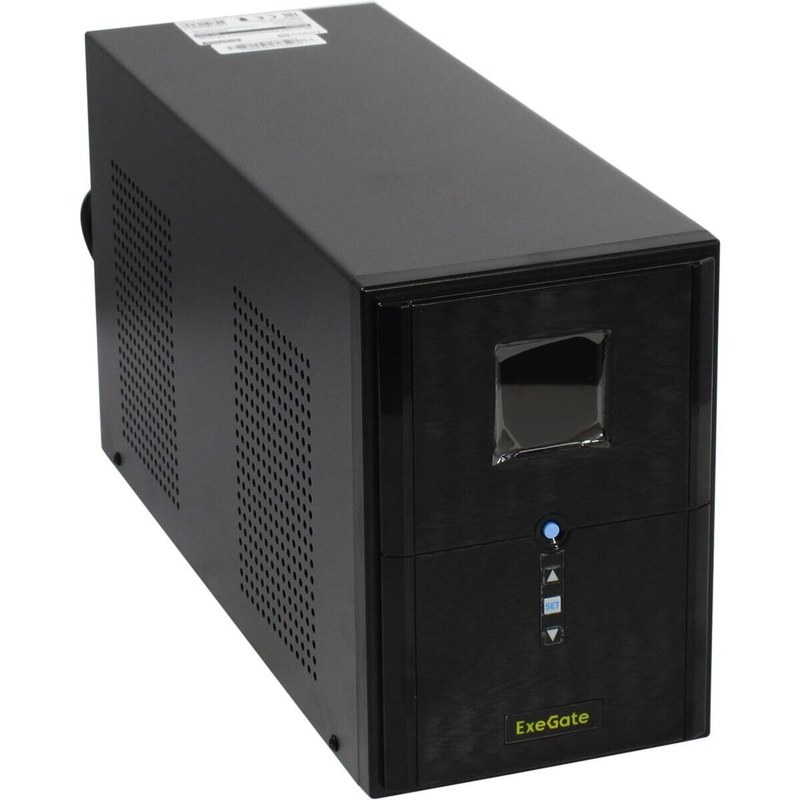

Аппарат размещён в стальном корпусе вертикального исполнения. Для потребителей предусмотрены 2 розетки Schuko, а дополнительный разъём IEC C13 указан производителем как байпасный. Поэтому распределение ответственных нагрузок следует планировать с учётом назначения каждого выхода, не предполагая одинаковый режим резервирования для всех разъёмов. Аккумуляторы не размещаются внутри корпуса базового исполнения: внешняя батарейная цепь подсоединяется отдельными силовыми проводниками. В штатной комплектации предусмотрены аккумуляторный кабель длиной 0,6 м, межбатарейная перемычка 0,3 м и крепление на клеммах M8.

Принцип работы и переходные процессы

При наличии пригодного сетевого питания нагрузка получает энергию через сетевой тракт устройства. Встроенный автоматический регулятор AVR корректирует изменения входного напряжения без обязательного расходования заряда батарей. При выходе параметров сети за допустимые пределы электроника переводит защищённые выходы на преобразователь постоянного напряжения в переменное. Инвертор формирует синусоидальное напряжение с номиналом 220 В. В отличие от ИБП с двойным преобразованием, линейно-интерактивная схема имеет ненулевой интервал переключения. Поэтому перед эксплуатацией с особенно чувствительной аппаратурой необходимо сопоставить максимально возможные 10 мс с допустимым временем удержания питания её входным блоком. Функция холодного старта позволяет включить инвертор при отсутствии сетевого напряжения, если аккумуляторная сборка заряжена и условия запуска соблюдены. После восстановления сети устройство возвращается к штатному питанию и восполняет заряд внешних аккумуляторов.

Аккумуляторная подсистема

Для SZ-1500 используется внешняя цепь постоянного тока номиналом 24 В. Практически она формируется последовательным соединением 2 совместимых аккумуляторов на 12 В. Заявленный диапазон ёмкости подключаемых герметичных необслуживаемых свинцово-кислотных батарей составляет 26–250 А·ч. При последовательном включении напряжения батарей складываются, а ёмкость в ампер-часах остаётся равной ёмкости одной батареи. Силовые провода подбирают по рабочему и возможному аварийному току, предусматривая соответствующую защиту цепи у источника энергии. Оценивать длительность автономии следует по запасу энергии в ватт-часах с поправкой на КПД преобразования, глубину допустимого разряда и снижение доступной ёмкости при высоких токах.

Защита, контроль и ограничения среды

В состав защитных функций входят реакция на короткое замыкание, перегрузку, перегрев, перезаряд и глубокий разряд аккумуляторов. При нагрузке свыше 110 % в сетевом режиме заявлено отключение по истечении пяти минут; это не является разрешением на постоянную работу с превышением номинала. USB-интерфейс используется для связи с совместимым программным обеспечением, а ЖК-индикация обеспечивает локальное наблюдение за состоянием ИБП. Допустимые условия работы и монтажные ограничения:

• температура окружающего воздуха — от 0 до +40 C,
• относительная влажность — 10–90 %,
• степень защиты оболочки — IP20,
• эксплуатация — в сухом помещении без воздействия воды,
• размещение — с незакрытыми вентиляционными отверстиями.

Степень IP20 не предполагает защиты от проникновения влаги. Необходимы исправное защитное заземление, соблюдение полярности батарейной цепи и отсутствие механического натяжения соединительных проводов.

Области применения

Сочетание синусоидального инвертора и внешнего накопителя энергии делает модель применимой в системах, где важны переносимость кратковременного разрыва питания и возможность увеличить время автономной работы. Типовые категории потребителей:

• контроллеры отопительных установок и газовых котлов,
• циркуляционные насосы с допустимым пусковым током,
• узлы автоматики инженерных систем зданий,
• телекоммуникационные устройства и сетевые шлюзы,
• контрольно-измерительная аппаратура умеренной мощности.

Перед подключением проверяют совместимость оборудования по пусковому току, мощности и требованиям к нейтрали и заземлению.

Таким образом, ExeGate SineTower SZ-1500 обеспечивает стабилизацию сетевого питания, переключение на внешний аккумуляторный контур 24 В и синусоидальное напряжение для совместимых нагрузок до 1200 Вт. Его эксплуатационные возможности определяются не только паспортной мощностью, но и качеством батарейной сборки, характеристиками подключённого оборудования и условиями монтажа. Компания «Олниса» осуществляет поставку промышленного оборудования, включая источники бесперебойного питания ExeGate SineTower SZ-1500.
