Серверный корпус ExeGate Pro 4U450-17 — конструктивные особенности и преимущества для корпоративных IT-решений
ExeGate Pro 4U450-17 представляет собой горизонтальное серверное шасси высотой 4U для установки вычислительных систем в телекоммуникационные шкафы и открытые стойки стандарта 19 дюймов. Глубина 451 мм подходит для шкафов с ограниченным монтажным пространством. Базовая модификация EX295481 поставляется без блока питания: электрическую конфигурацию определяют отдельно с учётом потребления комплектующих и требуемого набора разъёмов.
Технические характеристики
Параметры включают в себя:
- типоразмер — 4U, установка в стойку 19 дюймов,
- совместимые системные платы — Mini-ITX, Mini-DTX, microATX и ATX,
- габариты шасси — 427 × 177 × 451 мм,
- габариты с ручками и крепёжными ушами — 485 × 177 × 490 мм,
- материал корпуса и лицевой панели — сталь толщиной 0,74 мм,
- масса без упаковки — 6,1 кг,
- блок питания — один ATX, в базовой комплектации отсутствует,
- отсеки — два внешних 5,25′′ и семь внутренних 3,5′′,
- места под накопители 2,5′′ — до трёх при переоборудовании части отсеков,
- слоты карт расширения — семь,
- штатное охлаждение — один фронтальный вентилятор 120 мм,
- дополнительное охлаждение — два посадочных места под вентиляторы 80 мм сзади,
- разъёмы передней панели — два USB 2.0,
- органы управления — кнопки Power и Reset, индикаторы питания и активности диска.
Для исполнений с комплектным БП масса и отдельные параметры могут отличаться.

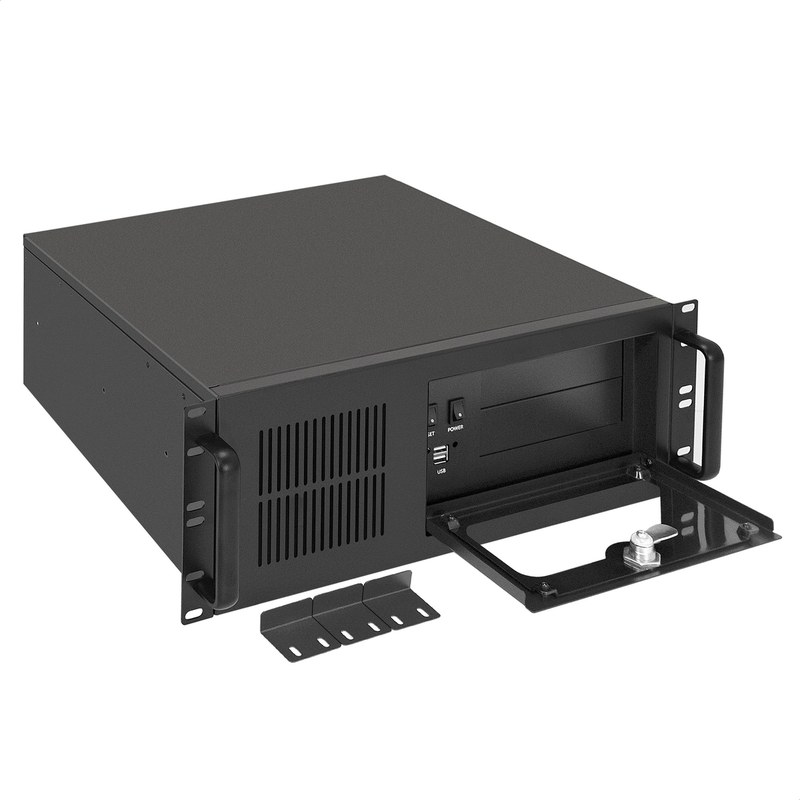

Особенности конструкции
Металлическое основание служит общей монтажной платформой для системной платы и остальных компонентов. Горизонтальная компоновка оставляет пространство под серверный охладитель. Высота кулера ограничена 120 мм до монтажной планки с учётом креплений. Посадочные места для накопителей организованы с возможностью изменения назначения части отсеков. Возможна установка HDD и SSD, но максимумы разных компоновок не суммируются. Наличие двух внешних отсеков 5,25′′ допускает установку совместимых модулей при сохранении места для кабелей и подводимого воздуха. Передняя панель имеет пылевой фильтр, крепёжные уши и ручки. Корзины и кабельные трассы необходимо компоновать так, чтобы оставался свободный доступ к интерфейсам накопителей. Внутри предусмотрено семь позиций расширения, соответствующих типовой компоновке плат ATX. Предельная длина видеокарты составляет 260 мм, а при расположенном напротив дисковом устройстве сокращается до 220 мм. При установке PCIe-плат учитывают также расположение разъёмов питания. Для высоких плат проверяют возможность закрыть верхнюю крышку без касания кабелей и радиаторов.
Принцип работы и тепловой режим

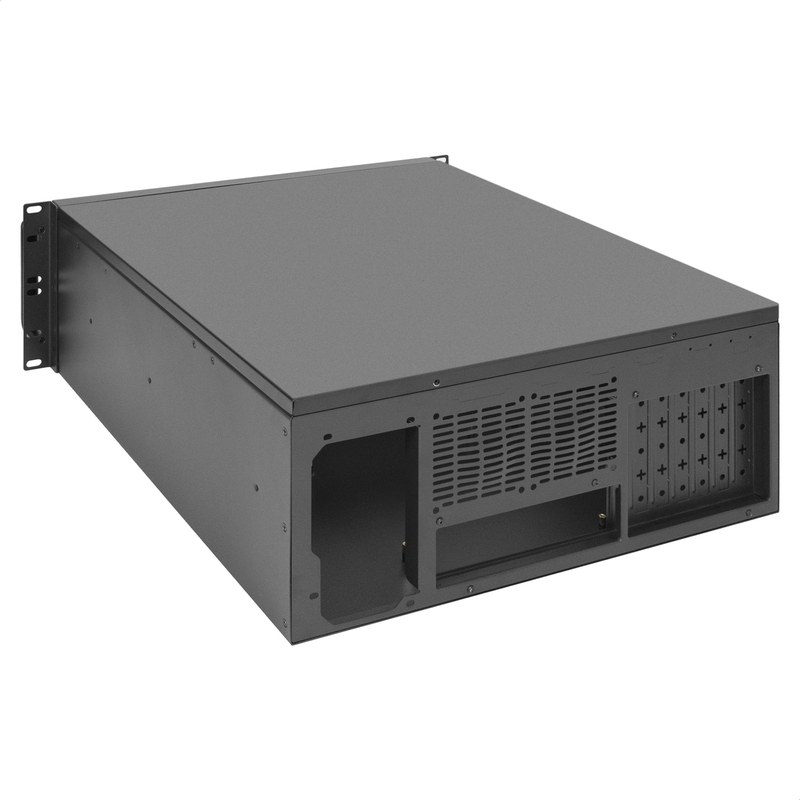

Функциональный принцип шасси состоит в механической фиксации аппаратуры, создании управляемого направления воздушного потока и обеспечении доступа к интерфейсам. Фронтальный вентилятор диаметром 120 мм подаёт воздух в зону дисковых корзин и системной платы. Нагретый поток удаляется через заднюю часть шасси; для усиления вытяжки предусмотрены две позиции под 80-миллиметровые вентиляторы. Эффективность охлаждения определяется сопротивлением фильтра, заполнением дисковых отсеков, скоростями вентиляторов и тепловыделением установленных устройств. Кабели не должны перекрывать воздушные каналы. Достаточность охлаждения проверяют по температурам CPU, дисков и силовых элементов при расчётной нагрузке. Плотная загрузка накопителями увеличивает сопротивление входящему потоку; скорость вентиляторов задают с учётом температуры окружающего воздуха и акустических ограничений площадки.
Электропитание и монтаж
Для базового исполнения применяют один блок питания ATX. Предельная длина источника составляет 265 мм, а при наличии расположенного напротив привода — 235 мм. Кабели выбирают по разъёмам системной платы, SATA и PCIe. Мощность БП рассчитывают с учётом пусковых токов дисков. Питание сервера от сети выполняют через штатные средства защиты стойки, а кабели укладывают без натяжения и контакта с крыльчатками. Высота 4U соответствует четырём стандартным монтажным единицам стойки. При размещении необходимо проверить полезную глубину шкафа, выступание задних коннекторов, свободное пространство для выходящего воздуха и допустимую нагрузку на крепёж. Суммарная масса сервера после оснащения дисками и картами существенно выше массы пустого шасси; её учитывают при выборе полок или направляющих. Оставляют доступ к панелям и фильтру.
Области применения
Компоновка корпуса ориентирована на аппаратные решения, для которых необходимы стойковый формат и стандартные компоненты:
- файловые серверы с несколькими локальными дисками,
- узлы резервного копирования и архивного хранения,
- сетевые шлюзы и платформы обработки трафика с PCIe-адаптерами,
- серверы виртуализации умеренной плотности,
- промышленные вычислительные станции для шкафного размещения.
Корпус не обеспечивает горячую замену накопителей без дополнительного оснащения. Применимость для круглосуточной эксплуатации определяют характеристики установленных компонентов и результат испытаний системы.
Таким образом, ExeGate Pro 4U450-17 применяется как конструктивная основа сервера, в котором требуются полноразмерные слоты расширения, несколько дисковых устройств и установка в стойку 19 дюймов. Компания «Олниса» осуществляет поставку промышленного оборудования, в том числе серверных корпусов ExeGate Pro 4U450-17 для инфраструктурных проектов.
