Стабилизатор напряжения ExeGate Master AV-10000 — надежная защита электрооборудования от перепадов напряжения

ExeGate Master AV-10000 (EX291743RUS) корректирует напряжение однофазной сети при отклонениях, вызванных изменением нагрузки и потерями в протяженных линиях. Устройство устанавливается между распределительным щитом и группой потребителей. Регулирование действующего значения напряжения снижает риск работы оборудования вне допустимых электрических режимов. При исчезновении питания стабилизатор не обеспечивает резервного электроснабжения.

Технические характеристики

Основные параметры исполнения определяют границы электрической совместимости с объектовой сетью:

• номинальная полная мощность — 10 000 ВА,
• рабочий диапазон входного напряжения — 140–260 В,
• номинальное выходное напряжение — 220 В,
• точность поддержания выходного напряжения — ±8%,
• число фаз — одна,
• частота питающей сети — 50–60 Гц,
• КПД — до 98%,
• время переключения ступени — менее 7 мс,
• задержка подачи питания на нагрузку — 6 или 180 с,
• степень защиты корпуса — IP20.

Допуск ±8% означает интервал 202,4–237,6 В относительно 220 В. Полная мощность в вольт-амперах не равна активной мощности произвольной нагрузки: расчет зависит от коэффициента мощности, пусковых токов и входного напряжения. Потребители с более жесткими допусками требуют отдельной проверки совместимости. Максимальный входной ток — 75 А. При понижении напряжения сети ток на входе увеличивается для той же отдаваемой мощности. Поэтому сечение кабеля и характеристики защиты проверяют с учетом неблагоприятного режима.

Особенности конструкции

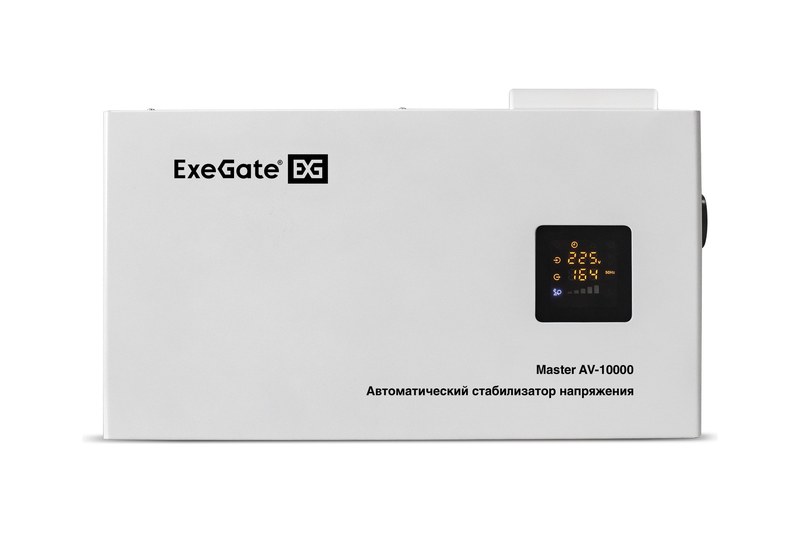

Основу силового тракта составляет тороидальный автотрансформатор с переключаемыми отводами. Ступени выбираются электромеханическими реле под управлением микропроцессорного блока. Стальной корпус защищает узлы от случайных воздействий при монтаже. Для отвода тепла предусмотрено принудительное вентиляторное охлаждение. Настенный корпус размером 452 × 247 × 103 мм оснащен пятиконтактной клеммной колодкой для подключения сети и основной нагрузки. Отдельная евророзетка служит для маломощного потребителя, но не для передачи всей паспортной мощности. На панели расположены ЖК-дисплей и выключатель. Монтаж должен сохранять доступ к клеммам и вентиляционным каналам.

Принцип работы

Микропроцессор сопоставляет входное напряжение с порогами регулирования. При его снижении подключается повышающий отвод трансформатора, при росте — понижающий. Ступенчатая схема допускает небольшие скачки выходного напряжения при смене отводов, что необходимо учитывать для чувствительной нагрузки. Рабочий цикл включает последовательные операции:

• измерение входного напряжения управляющей электроникой,
• определение необходимой ступени трансформации,
• переключение релейных контактов вблизи перехода синусоиды через нуль,
• повторную оценку выходного параметра после коммутации.

Коммутация вблизи перехода синусоиды через нуль уменьшает искрение контактов и импульсные помехи. Частота и форма сетевого напряжения не пересоздаются, поэтому стабилизатор не способен компенсировать обрыв питания или устранить все гармонические искажения. Для питания без перерывов нужен отдельный ИБП.

Защитные функции и контроль состояния

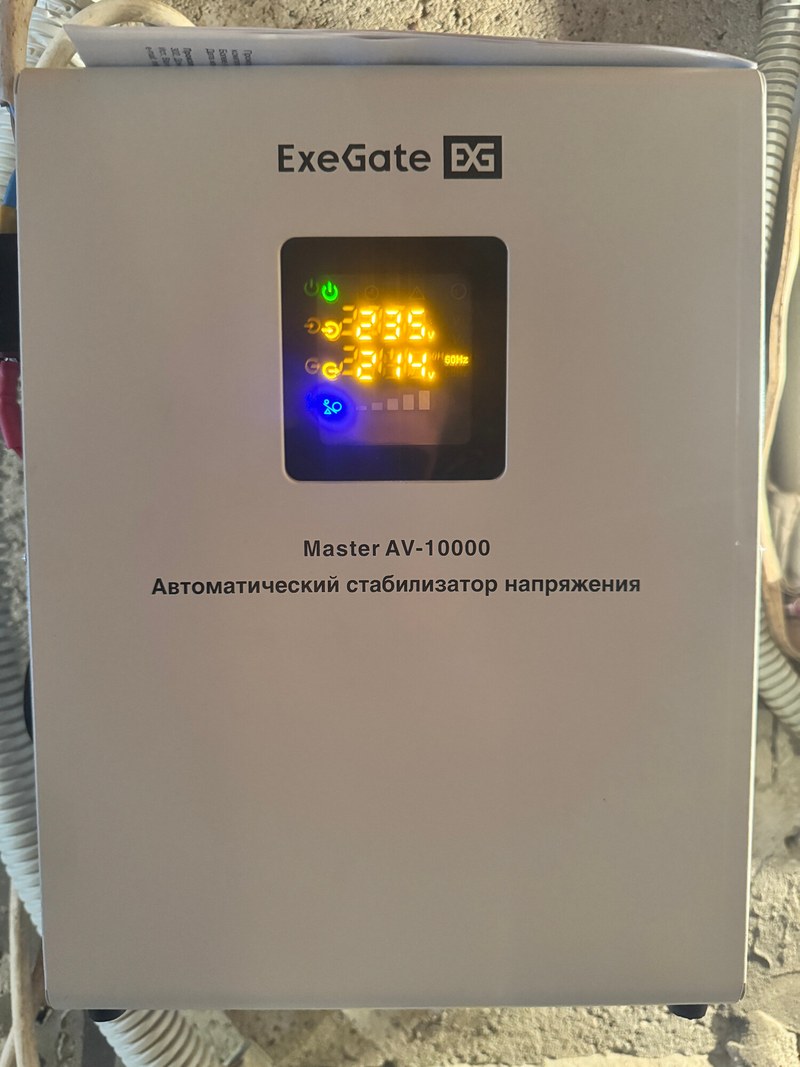

Защитные цепи реагируют на выход напряжения за рабочий диапазон, перегрузку, короткое замыкание и перегрев; предусмотрено также ограничение высоковольтных импульсов. Повторное включение нагрузки происходит после паузы 6 или 180 с. Длительная задержка позволяет избежать частых запусков компрессорного оборудования, которому требуется выравнивание давления после остановки. ЖК-дисплей показывает входное и выходное напряжение, а режимная индикация — нормальную работу, задержку и срабатывание защиты. При диагностике показания сравнивают с измерениями на вводе: отключение при недопустимом напряжении не следует смешивать с неисправностью реле. Встроенная защита не заменяет вводной автомат и заземление.

Подключение и условия эксплуатации

Кабель выбирают по расчетному току, способу прокладки и номиналу защитного аппарата. Фазный и нейтральный проводники присоединяют к обозначенным входным и выходным клеммам, защитный — к заземлению. Подключение выполняют при снятом напряжении. Ослабленные контакты недопустимы: повышенное переходное сопротивление вызывает местный перегрев. При размещении соблюдают следующие условия:

• температура окружающего воздуха — от 0 до +40 C,
• относительная влажность — 10–90% без конденсации,
• свободное пространство вокруг корпуса — не менее 200 мм,
• отсутствие прямого воздействия воды, пыли и агрессивных веществ,
• свободный приток и отвод воздуха через вентиляционные отверстия.

IP20 означает отсутствие защиты от воды. Крепление выбирают с учетом массы устройства 12,5 кг. После монтажа проверяют правильность соединений, непрерывность защитного проводника и параметры дисплея. При пробном запуске увеличивают нагрузку поэтапно, контролируя выходное напряжение и нагрев клемм.

Области применения

Устройство используют в сетях с повторяющимися отклонениями напряжения для потребителей, допускающих релейную коррекцию:

• средства автоматизации инженерных систем зданий,
• телекоммуникационное и сетевое оборудование,
• лабораторные установки с собственными блоками питания,
• офисные вычислительные комплексы и периферию,
• вспомогательные электроприводы с учетом пусковых токов.

Для электродвигателей учитывают кратность пускового тока; паспортной мощности в киловаттах для оценки недостаточно. При питании измерительной техники проверяют допуск к релейным переключениям. Устройство предназначено для сухих помещений без воздействия осадков.

Таким образом, ExeGate Master AV-10000 предназначен для ступенчатой коррекции напряжения однофазных сетей с полной мощностью нагрузки до 10 кВА. Работоспособность комплекса зависит от соответствия диапазона регулирования электрическим характеристикам потребителей, правильного подключения и теплоотвода. Компания «Олниса» осуществляет поставку промышленного оборудования, включая стабилизаторы напряжения ExeGate Master AV-10000.
