Термопаста Evercool Nano Diamond TC-H03 — технические характеристики и преимущества эффективного теплоотвода

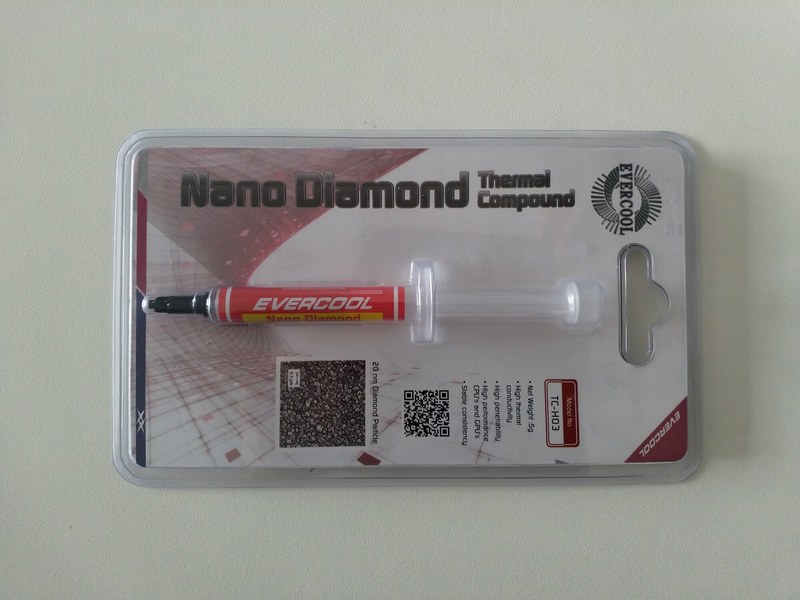

Evercool Nano Diamond TC-H03 формирует теплопроводящий слой между электронным компонентом и охладителем. Паста заполняет микронеровности, вытесняет воздух и уменьшает контактную составляющую общего теплового сопротивления. Материал поставляется в шприце массой 5 г и предназначен для процессоров, дискретных полупроводниковых приборов и других узлов, допускающих пластичный термоинтерфейс. Наноалмазный наполнитель обеспечивает передачу тепла при электрической непроводимости состава.

Технические характеристики

Основные заявленные параметры материала:

• теплопроводность — 12 Вт/(м·К),
• удельное тепловое сопротивление — 0,08 C·см2/Вт при давлении 60 psi,
• рабочая температура — от −50 до +150 C,
• рекомендуемая температура хранения — от +15 до +25 C,
• плотность — 2,6 г/см3,
• цвет — серый,
• масса пасты — 5 г,
• форма поставки — дозирующий шприц,
• электрические свойства — непроводящий состав.

Теплопроводность характеризует материал, а не всю систему охлаждения. Температура компонента зависит от толщины слоя, площади контакта, прижима, плоскостности подошвы, мощности рассеяния, радиатора и расхода воздуха. Тепловое сопротивление указано при 60 psi; при ином давлении результат отличается.

Состав и конструктивные особенности

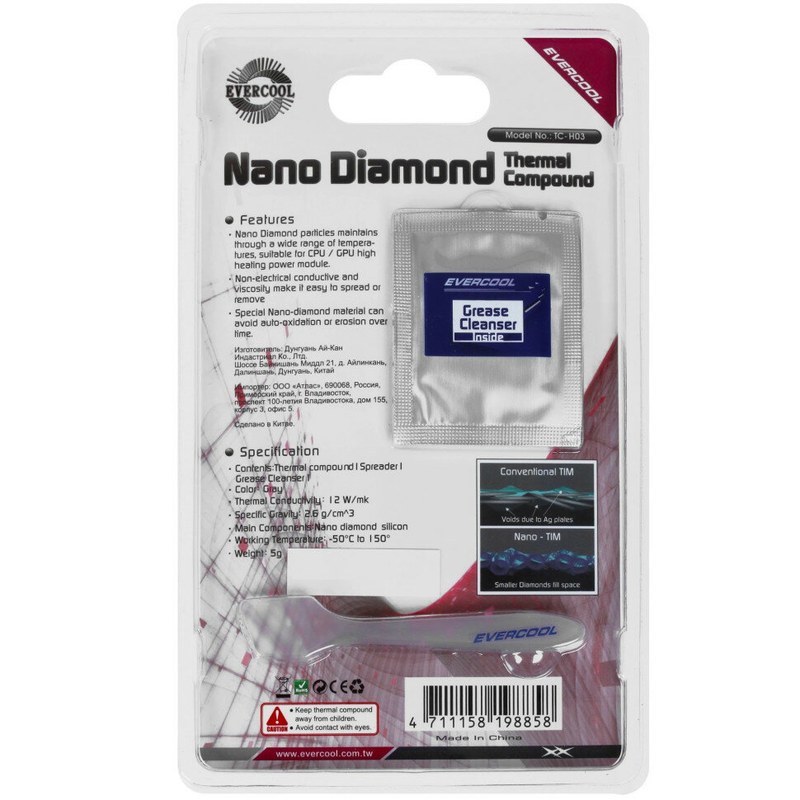

Пластичная матрица удерживает наноалмазный наполнитель и распределяется по контакту. Мелкая фракция заполняет впадины и следы обработки даже на визуально гладких крышках процессоров и основаниях радиаторов. Под прижимом избыток смещается к краям, а в рабочей зоне остается тонкая теплопроводящая прослойка. Электрическая непроводимость снижает риск замыкания при выходе пасты за границы контакта, но загрязнение разъемов и компонентов недопустимо. Состав не вызывает окисления и коррозии соприкасающихся металлов, поэтому совместим с медными и алюминиевыми основаниями. Умеренная вязкость облегчает дозирование и удерживает материал под охладителем. В комплект входят шприц, очищающая салфетка и шпатель. Дозатор упрощает подачу, а шпатель позволяет сформировать тонкий слой. Запас 5 г рассчитан на несколько типовых установок; расход зависит от размера теплораспределителя и метода нанесения.

Принцип теплопередачи

Крышка микросхемы и подошва охладителя соприкасаются вершинами микронеровностей. Воздушные полости создают сопротивление тепловому потоку. TC-H03 заполняет зазоры более теплопроводной средой. Энергия проходит от корпуса через тонкую прослойку к радиатору, затем рассеивается ребрами и воздушным либо жидкостным контуром. Паста не рассчитана на значительный зазор. Избыточная толщина удлиняет путь теплопередачи, а малая доза оставляет пустоты. Требуется минимальный сплошной слой, сформированный равномерным прижимом штатного крепления. Наноалмазные частицы служат теплопроводящей фазой, но не превращают состав в клей: охладитель фиксирует механический узел.

Области применения

TC-H03 применяется в разборных прижимных соединениях с малым зазором:

• центральные процессоры настольных компьютеров и рабочих станций,
• графические процессоры при совместимости с конструкцией охладителя,
• силовые транзисторы и диодные сборки с электрически изолированным монтажом,
• контроллеры, вычислительные модули и специализированные микросхемы,
• сервисное восстановление теплового контакта после демонтажа радиатора,
• испытательные стенды с периодически заменяемыми электронными узлами.

В широких зазорах и многоуровневых сборках паста не заменяет прокладку заданной толщины. Она не работает как герметик, клей или изолирующая подложка. В силовом приборе учитывают корпус: непроводимость состава не изолирует металлический фланец от радиатора.

Эксплуатационные преимущества

Практические преимущества TC-H03:

• заполнение микронеровностей без увеличения монтажной высоты узла,
• теплопроводность 12 Вт/(м·К) для отвода тепла от компактных источников,
• сохранение работоспособности в диапазоне от −50 до +150 C,
• электрическая непроводимость для снижения риска паразитных соединений,
• контролируемая подача из шприца и точное расходование,
• комплектные средства для очистки и распределения материала,
• масса 5 г для выполнения нескольких стандартных монтажных операций.

Результат оценивают при одинаковой температуре среды, мощности нагрузки, частоте вращения вентиляторов и продолжительности прогрева. Иначе разница показаний не характеризует термоинтерфейс. Контролю подлежат установившаяся температура, стабильность режима, отсутствие локального перегрева и правильность прижима.

Таким образом, Evercool Nano Diamond TC-H03 — наноалмазный термоинтерфейс с теплопроводностью 12 Вт/(м·К), электрической непроводимостью и рабочим диапазоном от −50 до +150 C. Его эффективность обеспечивают чистые поверхности, тонкий сплошной слой и равномерный прижим. Шприц массой 5 г, салфетка и шпатель образуют комплект для замены пасты. Компания «Олниса» осуществляет поставку Evercool Nano Diamond TC-H03 и другого промышленного оборудования.
