Надежное электропитание ПК с ExeGate 450PPE

ExeGate 450PPE — импульсный блок питания форм-фактора ATX, преобразующий сетевое переменное напряжение в постоянные напряжения для материнской платы, процессора, накопителей и дискретной графики. Мощность 450 Вт ориентирует модель на рабочие станции, офисные компьютеры и универсальные системы умеренной производительности. Активный корректор коэффициента мощности снижает реактивную составляющую входного тока, а топология Dual Forward передаёт энергию через высокочастотный трансформатор в двух рабочих тактах.

Электрические характеристики

Блок соответствует ATX 12V v2.3 и принимает 115–253 В при частоте 47–63 Гц. Максимальный входной ток составляет 8 А. Каналы +12 В питают преобразователи процессора и видеокарты, двигатели накопителей и вентиляторы; линии +3,3 и +5 В обслуживают логику платы и периферию. Паспортные параметры представлены ниже:

• номинальная суммарная мощность — 450 Вт,
• ток линии +3,3 В — 21 А,
• ток линии +5 В — 15 А,
• ток каждой из двух линий +12 В — 18 А,
• допустимая совокупная мощность каналов +12 В — 380 Вт,
• суммарный предел каналов +3,3 и +5 В — 105 Вт,
• дежурная линия +5VSB — 2,5 А и 12 Вт,
• отрицательная линия −12 В — 0,3 А и 3,6 Вт,
• максимальный заявленный коэффициент полезного действия — 80 %.

Арифметическое сложение предельной мощности всех выходов недопустимо: групповые ограничения действуют одновременно. При расчёте учитывают лимиты 380 Вт для +12 В и 105 Вт для +3,3/+5 В, пусковые токи, переходные пики и резерв относительно номинала. Это исключает длительную работу у границы перегрузки.

Силовая схема и принцип преобразования

На входе ток проходит фильтрацию, выпрямление и узел активного PFC. Его контроллер согласует форму потребляемого тока с сетевым напряжением и питает высоковольтную шину основного преобразователя. В каскаде Dual Forward ключевые транзисторы передают энергию в первичную обмотку трансформатора. На вторичной стороне импульсы выпрямляются и сглаживаются, а обратная связь корректирует управление при изменении нагрузки или входного напряжения. Гальваническая развязка отделяет низковольтную часть компьютера от сети. Канал +5VSB активен при выключенных основных цепях и обеспечивает программный запуск и пробуждение. Команда PS_ON включает силовые выходы, а Power Good разрешает загрузку после стабилизации напряжений.

Конструкция и охлаждение

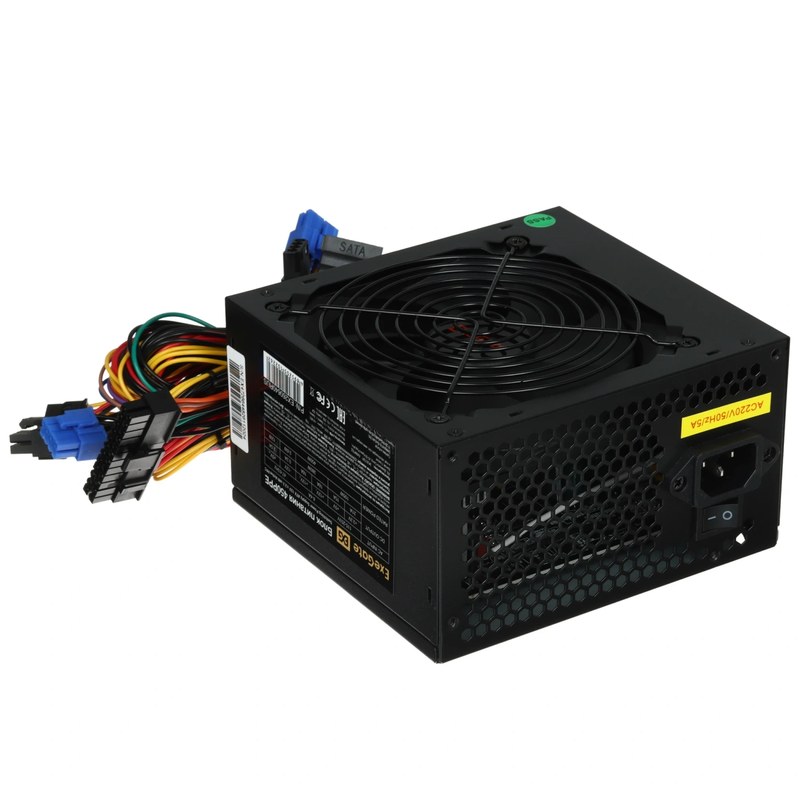

Металлический корпус 150 × 86 × 140 мм соответствует посадочному месту ATX. Перед установкой проверяют пространство для неотсоединяемого кабельного жгута и исключают его контакт с крыльчаткой. Перфорация пропускает воздух через нагруженные силовые элементы. Охлаждение выполняет вентилятор 120 мм на гидродинамическом подшипнике. Поток отводит тепло от радиаторов ключей, выпрямителей, трансформатора и дросселей. Уровень шума составляет 30–35 дБА и зависит от нагрузки, температуры воздуха и сопротивления решёток. Рабочий диапазон равен 0–40 C, допустимая влажность — 20–90 % без конденсации. Средняя наработка на отказ заявлена на уровне 120 000 часов.

Кабельная конфигурация

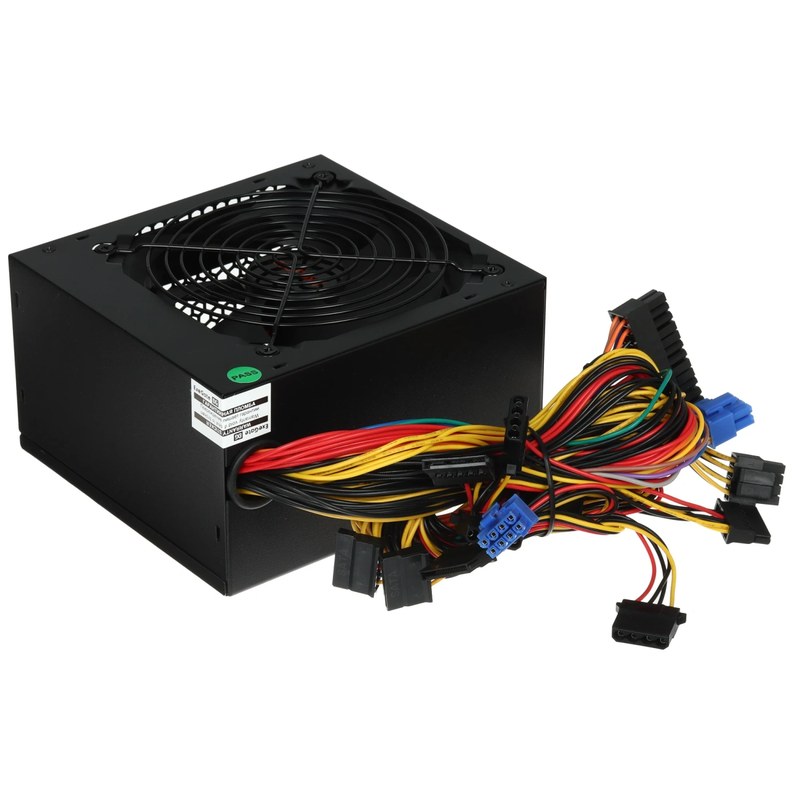

Стационарные линии рассчитаны на системные платы, накопители и видеокарты с дополнительным питанием. Предусмотрены соединители:

• один основной разъём ATX 20+4 pin,
• два разъёма питания процессора 4+4 pin,
• два разъёма PCI Express 6+2 pin,
• пять разъёмов SATA,
• три четырёхконтактных разъёма Molex.

Разборные коннекторы совместимы с несколькими форматами гнёзд. Оба штекера PCIe используют только в пределах нагрузки канала +12 В: их количество не допускает передачи видеокарте всей мощности блока. Кабели укладывают без натяжения, а разъёмы вставляют до защёлкивания, снижая переходное сопротивление и нагрев контактов.

Защитные функции

Цепи контроля отключают преобразователь при выходе электрического или теплового режима за допустимые пределы. Реализованы защиты:

• SCP — отключение при коротком замыкании,
• OVP — реакция на превышение выходного напряжения,
• UVP — реакция на недопустимое снижение напряжения,
• OCP — ограничение при чрезмерном токе,
• OPP/OLP — отключение при перегрузке по мощности,
• OTP — останов при перегреве силовых узлов.

Защиты снижают вероятность вторичного повреждения, но не заменяют корректного проектирования. При сборке исключают замыкания, обеспечивают вентиляцию, распределяют потребители по штатным кабелям и не применяют сомнительные переходники. После аварийного отключения устраняют его причину и лишь затем повторяют запуск.

Таким образом, ExeGate 450PPE объединяет мощность 450 Вт, активный PFC, схему Dual Forward, развитый кабельный набор и контроль основных аварийных режимов. Модель предназначена для систем умеренной мощности при раздельном анализе выходных каналов, свободном воздухообмене и надёжном контакте соединителей. Предел 380 Вт по +12 В, рабочая температура и групповые ограничения являются обязательными исходными данными проекта. Компания «Олниса» осуществляет поставку ExeGate 450PPE и другого промышленного оборудования.
