Клеммный блок DEGSON 11040000019 для современных электротехнических систем

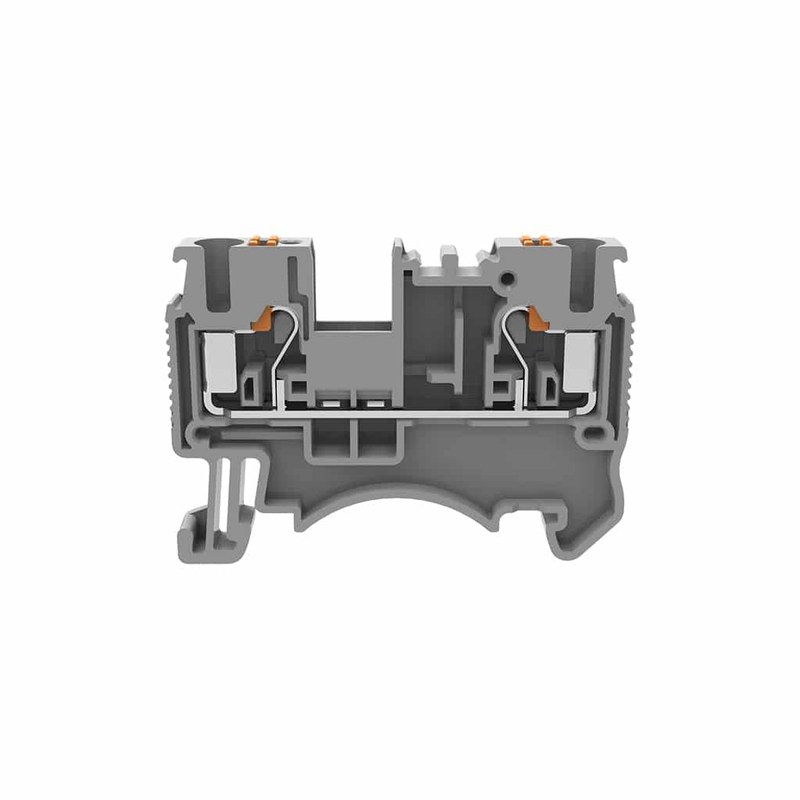

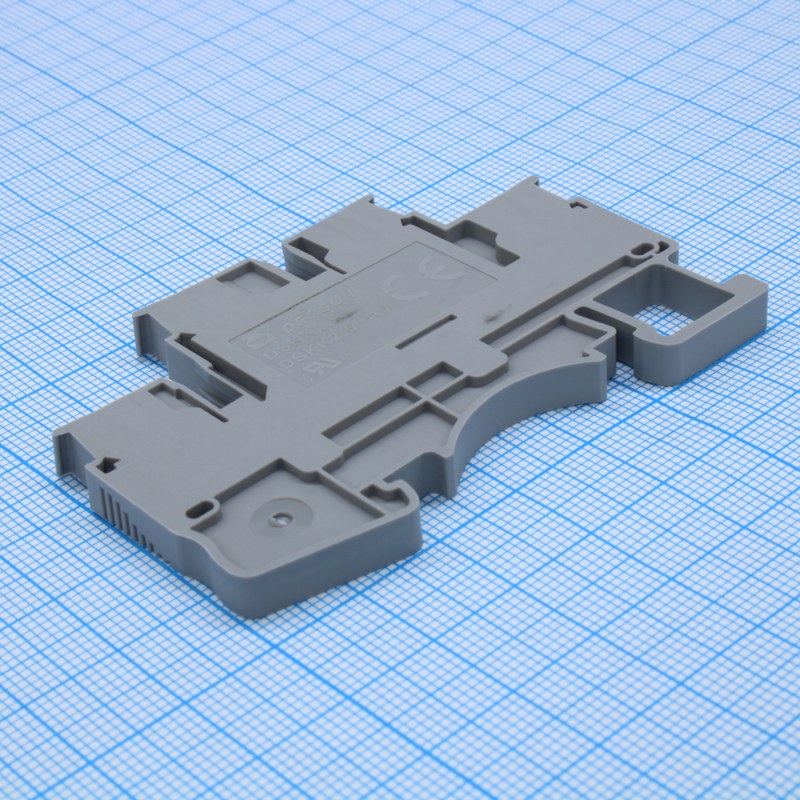

DEGSON 11040000019 — однополюсная проходная клемма серии DS2.5, предназначенная для соединения проводников в электротехнических шкафах, системах автоматизации и распределительных устройствах. Изделие устанавливается на стандартную DIN-рейку и образует один электрический потенциал между двумя точками подключения. Пружинная технология Push-in сокращает продолжительность сборки: жесткий провод либо гибкая жила с обжатым наконечником вводится в контактный узел без затяжки винта. Такое исполнение применяют там, где требуются стабильное качество соединений, высокая плотность каналов и оперативный контроль смонтированных цепей.
Технические характеристики
Основные данные исполнения определяют нагрузочную способность, совместимость с проводниками и занимаемое пространство:
- артикул — 11040000019,
- серия — DS2.5,
- тип — проходная клемма Push-in,
- число точек подключения — 2,
- число электрических потенциалов — 1,
- номинальное напряжение по IEC — 800 В,
- номинальный ток по IEC — 24 А,
- номинальное импульсное выдерживаемое напряжение — 8 кВ,
- диапазон жестких проводников — 0,2–4 мм2,
- диапазон гибких проводников — 0,2–2,5 мм2,
- диапазон по AWG — 26–12,
- длина снятия изоляции — 10–12 мм,
- размеры корпуса — 48,6 × 5,2 × 35,25 мм,
- цвет — серый,
- рабочая температура — от −40 до +105 C с учетом снижения нагрузки,
- монтаж — на рейку NS 35/7,5 или NS 35/15,
- степень защиты от прикосновения — IP20,
- материал изоляционного корпуса — полиамид,
- класс огнестойкости — UL 94 V-0,
- базовый стандарт — IEC 60947-7-1.
Для координации изоляции указаны категория перенапряжения III, степень загрязнения 3 и группа материала I. Показатели рассматриваются вместе с параметрами шкафа и среды. Номиналы по UL 1059 отличаются от данных IEC и зависят от группы применения.
Особенности конструкции
Токоведущий тракт объединяет два ввода в проходную цепь. Пружина создает постоянное прижимное усилие и компенсирует изменение геометрии жилы при температурных циклах. Узел не требует задания момента затяжки и штатной подтяжки. Оранжевая кнопка открывает контакт; нажимать ее следует шлицевой отверткой 0,6 × 3,5 мм. Открытую сторону крайнего модуля закрывают пластиной D-DS2.5 толщиной 1,5 мм. Высота клеммы составляет около 36,8 мм на рейке NS 35/7,5 и 44,3 мм на NS 35/15. Торцевые фиксаторы препятствуют продольному смещению ряда. Полиамидный корпус разделяет соседние потенциалы. Формат проходного модуля облегчает построение последовательных клеммных рядов на общей DIN-рейке.
Принцип подключения
С жилы удаляют 10–12 мм изоляции, не повреждая проволоки. Жесткий проводник вводят до упора непосредственно в Push-in-канал. Гибкую жилу рекомендуется оконцевать втулочным наконечником; при его отсутствии пружину открывают оранжевой кнопкой. После отпускания кнопки контакт прижимает проводник к токовой шине. Демонтаж проводят при снятом напряжении: нажимают кнопку и извлекают жилу без рывков. Запрещено вводить в гнездо несколько проводников, превышать допустимое сечение или передавать на корпус натяжение кабеля. Разгрузку формируют средствами компоновки шкафа. Последовательность монтажа включает следующие операции:
- проверка соответствия клеммы проектному току и напряжению,
- защелкивание изделия на DIN-рейке,
- установка соседних модулей, фиксаторов и торцевой пластины,
- зачистка проводников на нормированную длину,
- ввод жил до механического упора,
- проверка удержания контрольным усилием,
- нанесение маркировки и электрическая проверка цепи.
Перемычки, маркировка и контроль
Два канала для перемычек позволяют распределять потенциал между соседними клеммами. Вставные мосты DFB имеют шаг 5,2 мм и разное число позиций. Их конфигурацию задает электрическая схема; нагрузку проверяют для всех элементов тракта. Через тестовые отверстия измеряют напряжение и целостность цепи без отсоединения проводов. Верхняя и боковая зоны предназначены для маркировочных элементов. Идентификаторы связывают сборку со схемой и перечнем соединений. Обозначения должны оставаться читаемыми после установки мостов и прокладки жгутов.
Области применения
Конфигурация DEGSON 11040000019 подходит для следующих задач:
- сборка цепей управления промышленными машинами,
- соединение внутренних и полевых кабелей в шкафах автоматики,
- организация питания датчиков, приводов и исполнительных устройств,
- монтаж распределительных панелей и низковольтных устройств,
- формирование клеммных рядов технологических установок,
- электромонтаж в железнодорожном и общепромышленном оборудовании.
Таким образом, DEGSON 11040000019 представляет собой компактную проходную клемму для двухточечного соединения одного потенциала. Сочетание Push-in-механизма, ширины 5,2 мм, диапазона до 4 мм2 для жесткой жилы и номинала 24 А при 800 В по IEC позволяет применять изделие в плотных клеммных сборках. Каналы перемычек, тестовые отверстия и зоны маркировки поддерживают структурированный монтаж и последующую диагностику. Компания «Олниса» осуществляет поставку данной клеммы и другого промышленного оборудования.
