Высокая производительность систем маркировки со сканером Datalogic Matrix 320

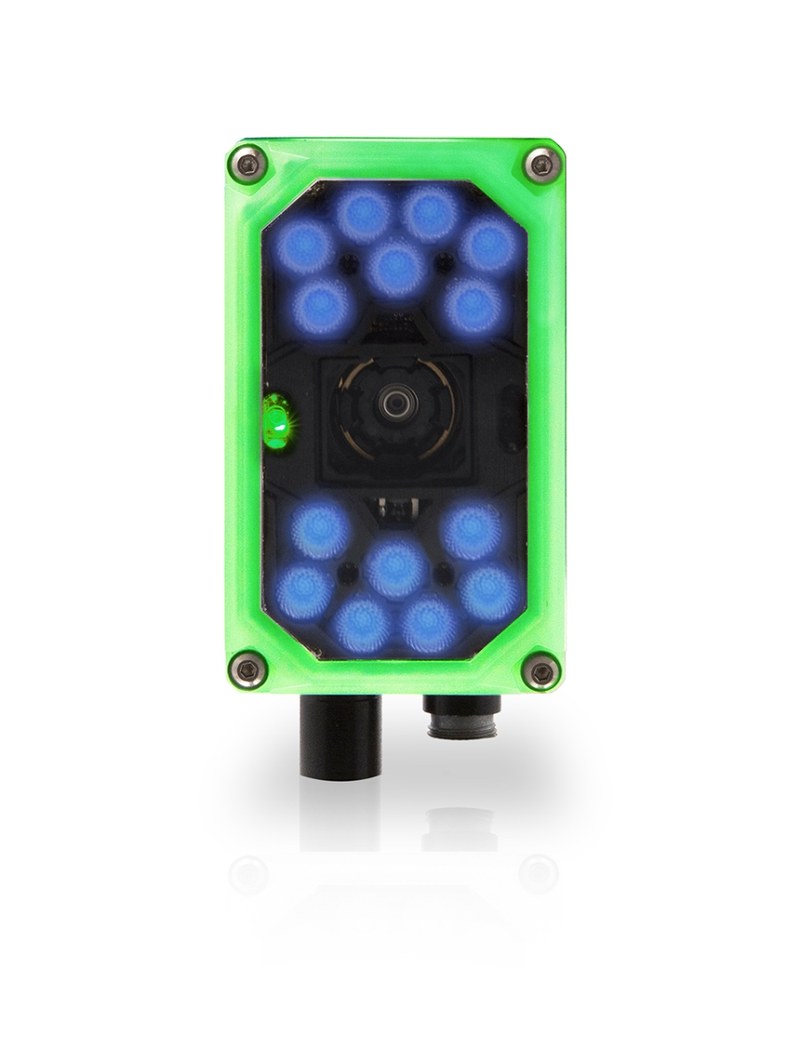

Datalogic Matrix 320 — стационарный промышленный сканер линейных и двумерных кодов для производственных, упаковочных и логистических линий. Устройство получает изображение контролируемой области, локализует маркировку и декодирует ее независимо от ориентации. Семейство включает исполнения 2 и 5 Мп, различную оптику и сменные осветители. Модульная конструкция позволяет согласовать поле зрения, дистанцию, глубину резкости и спектр подсветки с технологическим процессом.

Технические характеристики

Ключевые параметры семейства Matrix 320:

• разрешение 1920 × 1080 пикселей у версии 2 Мп и 2560 × 1936 пикселей у версии 5 Мп,
• КМОП-сенсор с глобальным затвором,
• частота съемки до 60 кадров/с для 2 Мп и 25 кадров/с для 5 Мп,
• объективы Liquid Lens 6, 9 или 16 мм для конфигураций 2 Мп,
• поддержка объективов C-Mount в исполнениях 2 и 5 Мп,
• питание 24 В постоянного тока с допуском ±10 %,
• интерфейсы Gigabit Ethernet, RS-232, RS-422 и Aux RS-232,
• защита IP65 и IP67 по EN 60529,
• диапазон рабочей температуры от –10 до +50 C.

Оптика и формирование изображения

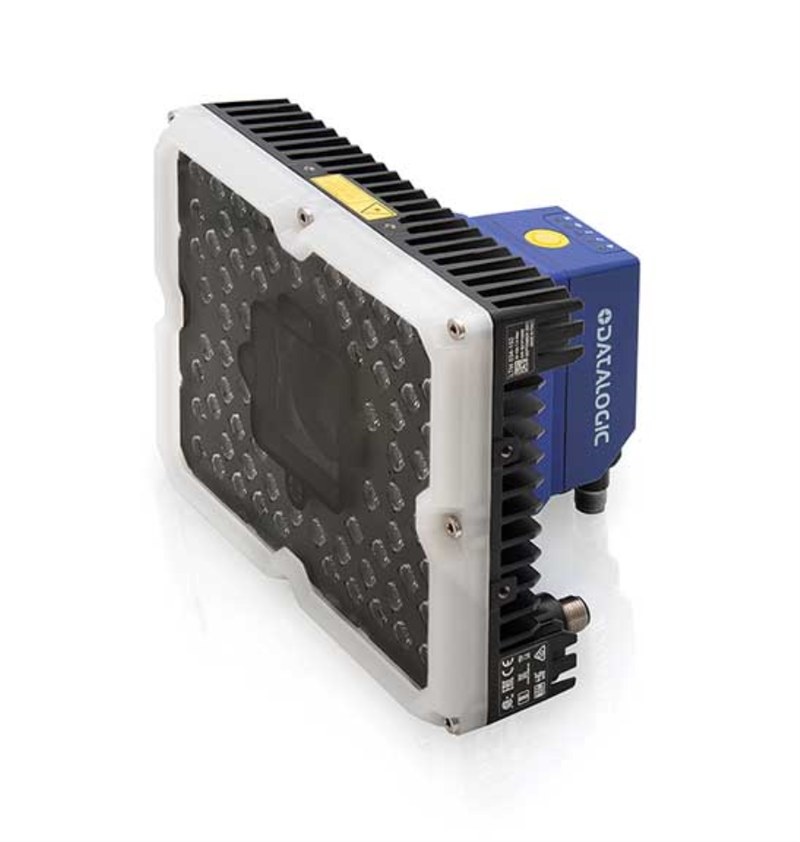

Матрица 2 Мп формата 16:9 создает широкое горизонтальное поле обзора для контроля упаковок на конвейере. Версия 5 Мп повышает плотность выборки и площадь захвата, поэтому кадр может содержать несколько этикеток. Глобальный затвор одновременно экспонирует все пиксели, уменьшая искажения движущегося объекта. Жидкостная линза изменяет фокус электронно, без механического привода; ее положение можно точно перестраивать при смене формата продукции. Крепление C-Mount допускает подбор объектива под поле зрения и дистанцию. Для версии 5 Мп доступны фокусные расстояния 8, 12, 16, 25, 35 и 50 мм. Освещение согласуется с материалом и цветом маркировки. Доступны красный, белый, синий, инфракрасный и ультрафиолетовый варианты. Поляризационный фильтр подавляет блики на пленке, металле и лаке. Для модели 5 Мп применяются модули VHP на 36 светодиодов и UHP на 72; угол рассеивания выбирается под оптику.

Принцип работы и декодирование

Считывание запускается внешним триггером, сетевой командой либо автоматически. Процессор корректирует кадр, определяет области маркировки и декодирует данные. Экспозиция, усиление и подсветка настраиваются под скорость объекта и свойства поверхности. Полученная строка проверяется, форматируется и передается контроллеру или информационной системе. Сканер распознает Code 39, Code 128, GS1-128, EAN, UPC, Data Matrix, QR Code, Micro QR, PDF417, MicroPDF417 и Aztec. Алгоритмы работают с низким контрастом, поврежденными символами и маркировкой DPM. Качество оценивается по ISO/IEC 15416 для линейных кодов, ISO/IEC 15415 для двумерных символов и ISO/IEC 29158 для DPM с учетом условий технологического регламента.

Конструкция и встроенные датчики

Алюминиевый корпус защищает узлы от пыли и влаги. Поворотный блок разъемов облегчает прокладку кабелей в тесной зоне. Камера, адаптер, объектив, осветитель и защитное окно образуют модульную систему: оптическую конфигурацию можно менять без замены вычислительного блока. Для монтажа служат фиксированные и поворотные кронштейны. Датчик времени пролета определяет расстояние до объекта в пределах 100–2500 мм и позволяет использовать измерение при выборе параметров съемки. Датчик ориентации контролирует углы наклона и крена; отклонение от сохраненного положения способно формировать предупреждение. Такая диагностика помогает выявить смещение сканера после обслуживания или механического воздействия. Локальный интерфейс содержит следующие элементы:

• настраиваемую многоцветную индикацию с обзором 360,
• зеленое и красное световые пятна для подтверждения результата,
• лазерную систему наведения,
• семь светодиодных индикаторов состояния,
• кнопку X-PRESS для базовой настройки,
• звуковой сигнализатор.

Связь и интеграция

Ethernet поддерживает TCP/IP, UDP, FTP и SFTP, а также промышленные протоколы PROFINET IO, EtherNet/IP и Modbus TCP. OPC UA обеспечивает структурированный доступ к данным устройства. ID-NET служит для объединения нескольких считывателей, а режимы point-to-point, Pass Through и Master/Slave позволяют организовать централизованный сбор результатов. Два оптоизолированных входа принимают сигналы датчика, энкодера или ПЛК. Три выхода используются для сигнализации, отбраковки и блокировки. В DL.CODE задаются области поиска, порядок декодирования, проверка данных, ввод-вывод, сеть и формат строки. Подключение выполняется по Ethernet или последовательному каналу; веб-интерфейс показывает состояние устройства.

Области применения

Matrix 320 предназначен для следующих операций:

• контроль кодов на упаковочных машинах,
• прослеживаемость узлов в автомобильном и электронном производстве,
• чтение DPM-маркировки на металлических и полимерных деталях,
• идентификация коробов и отправлений на сортировочных линиях,
• регистрация товаров на участках комплектации,
• проверка агрегации групповой и транспортной упаковки,
• считывание нескольких этикеток в едином поле обзора.

Таким образом, Datalogic Matrix 320 объединяет съемку, декодирование, оценку качества кодов и передачу результатов. Сенсоры 2 и 5 Мп, Liquid Lens и C-Mount, сменные осветители и фильтры позволяют учитывать размер символа, скорость продукции, поверхность и монтажную зону. Перед вводом линии требуется рассчитать разрешение на модуль, проверить глубину резкости и испытать чтение на реальных образцах. Компания «Олниса» осуществляет поставку промышленного оборудования Datalogic Matrix 320 для систем автоматической идентификации.
