Блок питания ExeGate 350: надежное решение для стабильной работы компьютерной системы

ExeGate UN350 — компьютерный блок питания форм-фактора ATX номинальной мощностью 350 Вт. Модель предназначена для настольных систем, в которых отсутствуют высокопроизводительные потребители с отдельным силовым подключением, а суммарная нагрузка остается в пределах возможностей основных выходных шин.

Технические характеристики

Основные параметры ExeGate UN350 определяют совместимость устройства и допустимые режимы работы:

• номинальная мощность — 350 Вт,
• форм-фактор — ATX 12V v2.2,
• входное напряжение — 115–253 В,
• частота сети — 47–63 Гц,
• максимальный входной ток — 8 А,
• максимальный КПД — 75 %,
• совмещенная мощность линии +12 В — до 260 Вт,
• совмещенная мощность линий +3,3 В и +5 В — до 103 Вт,
• ток по +3,3 В — до 21 А,
• ток по +5 В — до 15 А,
• ток каждой линии +12 В — до 12 А,
• вентилятор — 120 мм,
• габариты — 150 × 86 × 140 мм,
• PFC — отсутствует.

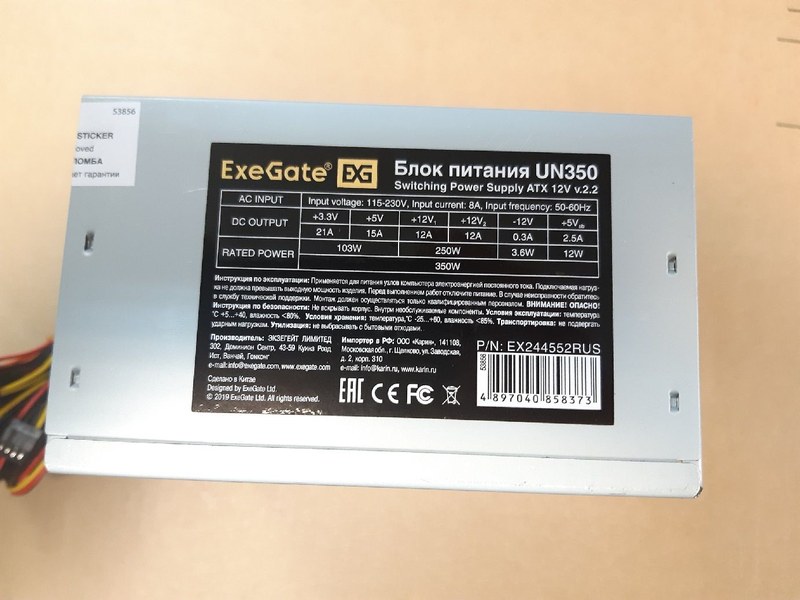

Распределение мощности

Заявленные 350 Вт представляют суммарную мощность блока и не могут рассматриваться как доступные по одной выходной цепи. Основная нагрузка современного ПК приходится на +12 В: через эту шину питаются преобразователи процессора, вентиляторы, приводы и другие узлы. Для UN350 общий предел по +12 В составляет 260 Вт, поэтому при расчете конфигурации необходимо учитывать потребление компонентов именно по этой линии. Шины +3,3 В и +5 В имеют совместный предел 103 Вт и обслуживают логические цепи системной платы, интерфейсные узлы и часть периферии. Дежурная линия +5VSB рассчитана на ток до 2,5 А и сохраняет питание функций запуска и пробуждения при отключенном основном преобразователе. Канал −12 В допускает ток до 0,3 А и используется как вспомогательная цепь совместимости.

Разъемы питания

Кабельная система соответствует классу устройства и рассчитана на типовой набор компонентов без энергоемкой дискретной графики:

• 24-контактный ATX для материнской платы — 1 шт.,
• разъем процессора 4+4 pin CPU — 1 шт.,
• разъемы SATA — 3 шт.,
• разъемы IDE Molex — 2 шт.

Исполнение 4+4 pin позволяет подключать процессорную цепь к системным платам с четырех- или восьмиконтактным входом. Трех SATA-разъемов достаточно для конфигурации с SSD, жестким диском и дополнительным накопителем. Отдельные PCIe-коннекторы питания видеокарт не предусмотрены, поэтому применение мощных графических адаптеров, требующих внешнего питания, не соответствует назначению модели.

Конструкция и принцип работы

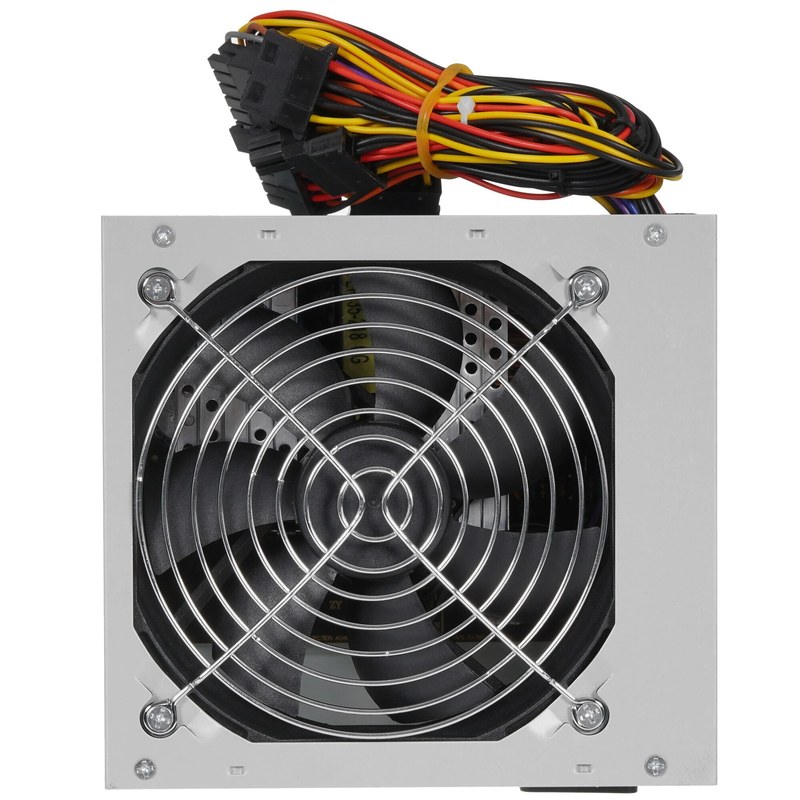

Стандартные размеры корпуса обеспечивают механическую совместимость с компьютерными шасси, рассчитанными на ATX-блоки. Встроенный 120-миллиметровый вентилятор создает воздушный поток через силовые компоненты и радиаторы. Активное охлаждение необходимо для отвода тепла, выделяемого полупроводниковыми ключами, магнитными элементами и выпрямительными цепями при преобразовании энергии. UN350 работает как импульсный источник питания. Переменное сетевое напряжение проходит входную фильтрацию и выпрямление, после чего силовой каскад преобразует его на высокой частоте. Вторичные цепи формируют требуемые уровни постоянного напряжения, а обратная связь корректирует режим преобразователя при изменении нагрузки. Такая архитектура позволяет получить несколько стабилизированных выходов в корпусе стандартного компьютерного формата.

Защитные функции

Схема блока предусматривает набор защит, контролирующих основные аварийные режимы:

• SCP — защита от короткого замыкания,
• OVP — защита от повышения выходного напряжения,
• UVP — защита от понижения напряжения,
• OCP — защита от перегрузки по току,
• OPP/OLP — защита от превышения допустимой мощности,
• OTP — защита от перегрева,
• SIP — защита от импульсных помех.

Защитные цепи не заменяют корректного расчета энергопотребления.

Области применения

Мощность и набор интерфейсов позволяют использовать ExeGate UN350 в системах, не требующих значительного энергетического резерва:

• офисные персональные компьютеры,
• учебные и лабораторные рабочие места,
• кассовые и терминальные системы,
• домашние ПК со встроенной графикой,
• служебные станции для документооборота,
• системы на энергоэффективных процессорах,
• административные и диспетчерские компьютеры.

Таким образом, ExeGate UN350 предназначен для систем с контролируемым энергопотреблением, где не требуется питание производительной видеокарты и значительный резерв по линии +12 В. При выборе компонентов следует учитывать ограничение 260 Вт по этой шине, распределение мощности между выходами и состав штатных разъемов. В пределах рассчитанной нагрузки блок обеспечивает стандартные напряжения ATX, подключение типовой периферии и защиту от основных электрических аварий. Модель рационально применять в офисных, учебных, терминальных и иных компьютерах базового уровня. Компания «Олниса» осуществляет поставку промышленного оборудования, включая оборудование и компоненты ExeGate.
