Серверные корпуса ExeGate Pro 3U — надежная основа для построения серверной инфраструктуры
ExeGate Pro 3U представляет собой семейство серверных корпусов высотой 3U, рассчитанных на монтаж в стандартные 19-дюймовые стойки. Формат рассчитан на системы, которым требуется увеличенный внутренний объём, полноразмерные платы расширения, воздушное охлаждение и несколько накопителей. Линейка включает модификации разной глубины, версии с обычными и резервируемыми блоками питания, внутренними и Hot Swap-корзинами.
Технические характеристики
Параметры зависят от конкретной модификации, однако для серии характерны следующие признаки:
- высота корпуса — 3U,
- установка — в 19-дюймовую стойку,
- материал шасси — сталь,
- глубина отдельных исполнений — около 390, 450 или 660 мм,
- поддержка материнских плат — от Mini-ITX и Mini-DTX до mATX, ATX, а в старших моделях также SSI CEB и E-ATX/SSI EEB,
- количество полноразмерных слотов расширения — до семи,
- фронтальные интерфейсы — два USB 2.0,
- высота процессорного кулера — до 100 мм,
- допустимая длина платы расширения — до 240–330 мм в зависимости от компоновки,
- система питания — ATX либо резервируемый модуль 2U CRPS в соответствующих версиях,
- охлаждение — вентиляторы 80 мм с возможностью установки дополнительных 60-миллиметровых вентиляторов сзади.
При проектировании учитывают спецификацию конкретного варианта: число отсеков, тип блока питания, допустимую длину адаптеров и форматы системных плат.
Конструкция и компоновка

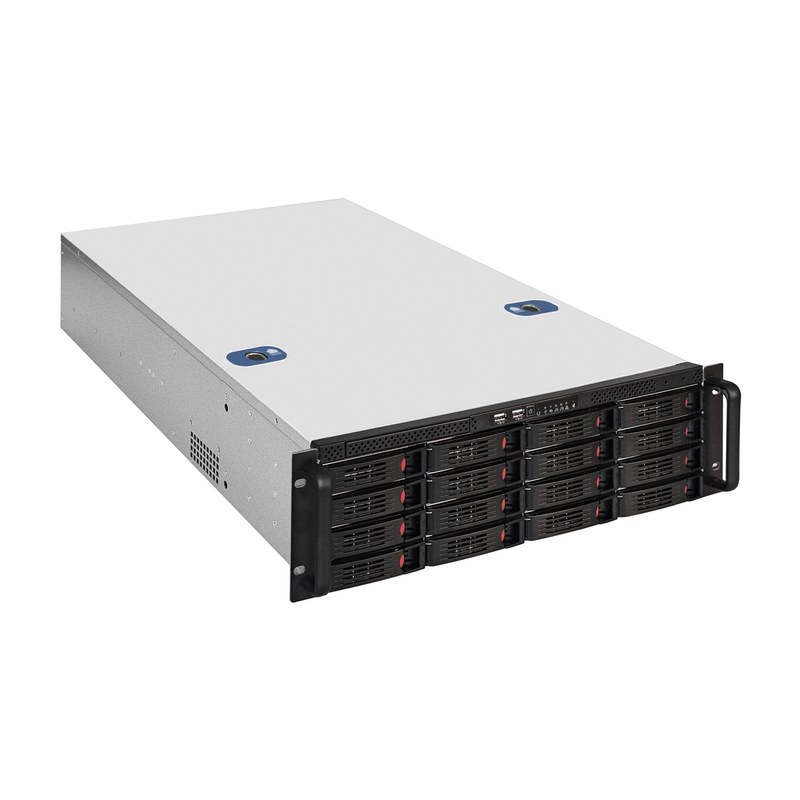

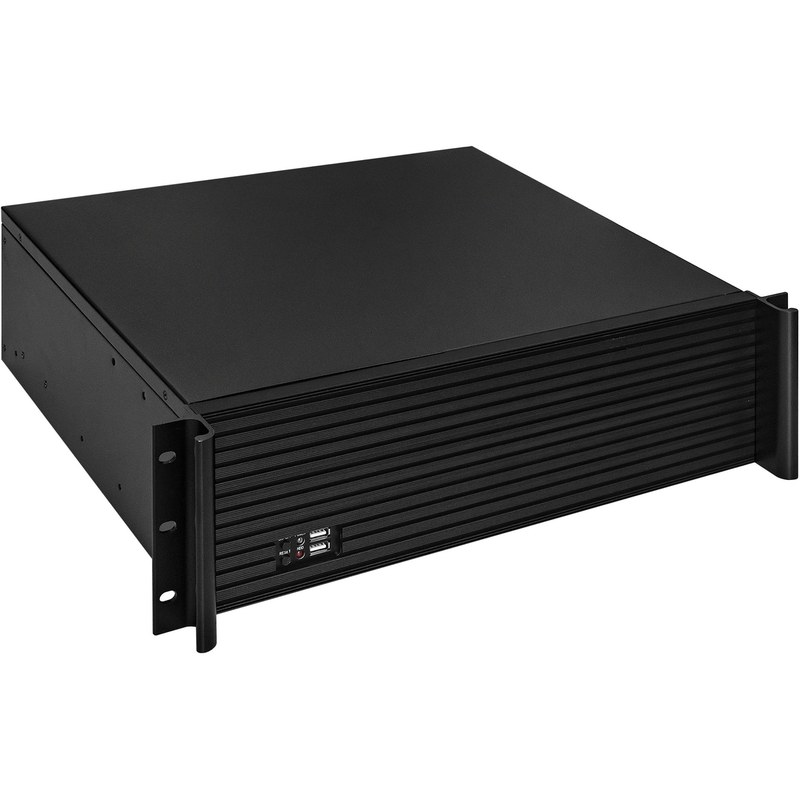

Высота 3U позволяет размещать компоненты, затруднительные для низкопрофильных серверных шасси. Корпус допускает установку стандартных карт расширения без обязательного применения горизонтальных райзеров, что упрощает построение серверов с сетевыми адаптерами, RAID-контроллерами, платами захвата и другими PCI Express-устройствами. Стальной каркас обеспечивает жёсткость шасси при монтаже в стойку. Серия включает короткие и удлинённые корпуса с различной ёмкостью дисковой подсистемы. Исполнения 3U390-11 и 3U450-08 рассчитаны на внутреннее размещение нескольких накопителей, тогда как платформа 3U660-HS16 предусматривает шестнадцать фронтальных отсеков Hot Swap для дисков 3,5 или 2,5 дюйма. Для дисковой подсистемы применяются следующие решения:
- внутренние отсеки 3,5 дюйма в компактных исполнениях,
- возможность установки 2,5-дюймовых накопителей вместо части 3,5-дюймовых,
- фронтальная Hot Swap-корзина в специализированных модификациях,
- поддержка SATA I/II/III и SAS 6 Гбит/с в исполнении 3U660-HS16,
- подключение интерфейсных линий корзины через SATA,
- питание объединительной платы через разъёмы Molex.
Система охлаждения
Воздушный тракт строится с учётом продольного прохождения потока через внутренний объём. Во многих исполнениях вентиляторы диаметром 80 мм устанавливаются в передней части корпуса, а задняя панель предусматривает места под дополнительные 60-миллиметровые вентиляторы. В 3U450-08 установлены два фронтальных и один задний вентилятор 80 мм, а в 3U660-HS16 — четыре фронтальных вентилятора 80 мм. Кабели и крупные платы не должны перекрывать воздушный канал. Тепловая нагрузка процессора, накопителей и адаптеров должна соответствовать производительности вентиляции. Высота 3U допускает процессорные охладители до 100 мм, однако итоговое охлаждение рассчитывается с учётом тепловыделения конфигурации, температуры воздуха на входе и сопротивления дисковых корзин.
Электропитание и резервирование
ExeGate Pro 3U выпускается без предустановленного источника питания и в комплектных версиях с блоками различной мощности. Для ряда шасси доступны ATX-блоки серий ADS, PAS и RADS, а платформы 3U390-11 и 3U660-HS16 могут оснащаться резервируемыми источниками 2U CRPS. Конфигурации с двумя силовыми модулями предназначены для повышения отказоустойчивости: при корректной схеме питания отказ одного модуля не требует немедленного останова системы. При выборе исполнения учитываются:
- расчётная мощность процессоров и системной платы,
- потребление дисковой подсистемы при работе и запуске,
- нагрузка PCI Express-адаптеров,
- необходимость резервирования питания,
- тип и количество силовых разъёмов,
- запас мощности для расширения конфигурации.
Области применения
Форм-фактор ExeGate Pro 3U применим там, где требуется сочетание стоечного монтажа, расширяемости и свободной внутренней компоновки:
- файловые серверы и системы хранения,
- серверы виртуализации общего назначения,
- сетевые шлюзы и коммуникационные узлы,
- системы видеонаблюдения с несколькими накопителями,
- вычислительные узлы с полноразмерными PCI Express-картами,
- лабораторные и испытательные серверные стенды,
- корпоративные сервисы в стандартных 19-дюймовых стойках.
Таким образом, ExeGate Pro 3U — семейство стоечных серверных корпусов, в котором высота 3U используется для увеличения монтажного объёма, расширения дисковой подсистемы и применения стандартных плат расширения. Модификации различаются по глубине, типу питания, числу отсеков и поддерживаемым форматам системных плат, что позволяет строить как компактные вычислительные узлы, так и серверы хранения с фронтальной Hot Swap-корзиной. При проектировании необходимо сопоставлять конкретное исполнение шасси с габаритами компонентов, тепловой нагрузкой, требованиями к резервированию и кабельной схемой. Компания «Олниса» осуществляет поставку промышленного оборудования, включая серверные корпуса ExeGate Pro 3U.
