Серверный корпус ExeGate Pro 2U2088 для стоечного размещения оборудования

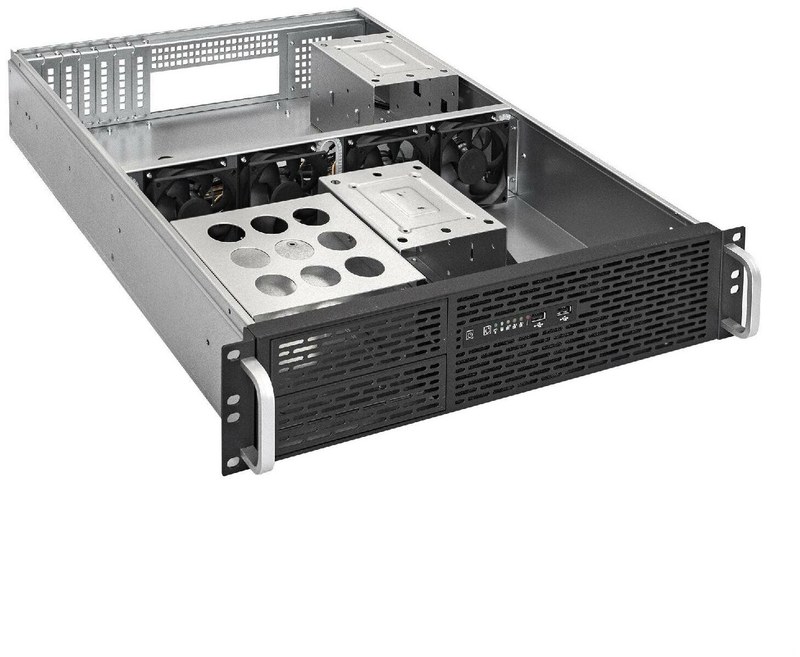

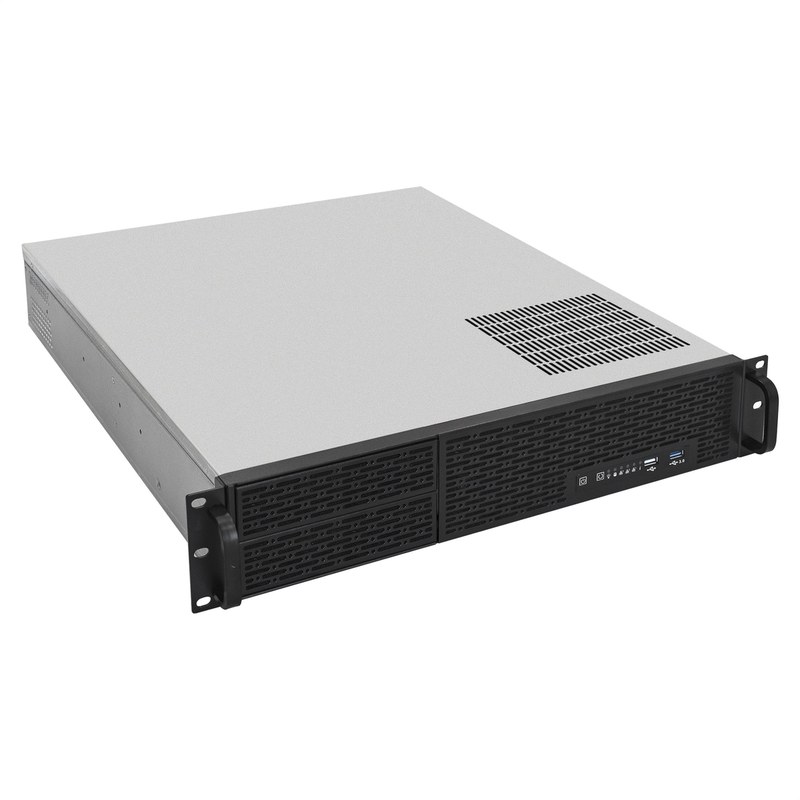

ExeGate Pro 2U2088 — стальной серверный корпус высотой 2U для сборки стоечных вычислительных узлов. Шасси глубиной 550 мм вмещает плату ATX, несколько накопителей и семь низкопрофильных адаптеров. Компоновка применима в файловых серверах, шлюзах, системах хранения и промышленных компьютерах при согласовании тепловой нагрузки с возможностями охлаждения. Базовое исполнение поставляется без блока питания, поэтому его мощность и набор разъемов определяются конфигурацией оборудования.
Габариты панели
Фронтальная панель и шасси изготовлены из стали толщиной 1 мм. Каркас сохраняет геометрию при монтаже накопителей и перемещении собранного узла. Передняя часть окрашена в черный цвет, основное шасси — в серебристый. Размер корпуса составляет 430 × 89 × 550 мм, а с ручками и монтажными ушами — 485 × 90 × 582 мм. Масса без источника питания равна 7,6 кг. Высота 2U требует предварительной проверки габаритов радиатора и внутренних кабельных трасс. Ключевые механические параметры:
- стоечная высота — 2U,
- материал фронтальной панели и шасси — сталь,
- толщина металла — 1 мм,
- размер шасси — 430 × 89 × 550 мм,
- размер с ручками и ушами — 485 × 90 × 582 мм,
- масса нетто — 7,6 кг,
- цвет передней части — черный, цвет шасси — серебристый.
Совместимость системной платформы
Точки крепления рассчитаны на платы mini-ITX, mini-DTX, microATX и ATX, поэтому корпус допускает сборку систем различной насыщенности. Для адаптеров предусмотрено семь низкопрофильных посадочных мест. Их предельная длина равна 250 мм, но фактический запас зависит от разъемов питания, вентиляторной рамки, корзин и кабелей. Высота процессорного кулера ограничена 65 мм. Для процессора с существенным тепловыделением необходим низкопрофильный радиатор, способный работать в направленном воздушном потоке. Поддерживаемые компоненты и ограничения:
- материнские платы mini-ITX, mini-DTX, microATX и ATX,
- семь низкопрофильных плат расширения,
- максимальная длина платы расширения — 250 мм,
- предельная высота процессорного кулера — 65 мм,
- один блок питания формата ATX или 2U,
- длина ATX-блока питания — не более 165 мм,
- длина блока питания 2U — не более 245 мм.
Дисковая подсистема
Корпус имеет два внешних отсека 5,25 дюйма. Максимум восемь устройств 3,5 дюйма достигается при использовании пространства обоих внешних отсеков. Четыре позиции 2,5 дюйма также занимают места двух устройств 3,5 дюйма и пары устройств 5,25 дюйма. Следовательно, предельные количества дисков разных форматов не суммируются. Схему хранения проектируют с учетом выбранных корзин, массы накопителей, изгиба кабелей, доступа к разъемам и сопротивления потоку. Горячая замена в базовой спецификации не заявлена. Варианты размещения устройств:
- два внешних отсека 5,25 дюйма,
- до восьми накопителей 3,5 дюйма с занятием внешних отсеков,
- до четырех накопителей 2,5 дюйма с перераспределением мест 3,5 и 5,25 дюйма,
- совместное использование отсеков в пределах физически доступного пространства.
Охлаждение и организация потока
На средней рамке установлены три вентилятора диаметром 80 мм, создающие продольный поток через внутренний объем. Воздух проходит к процессорному радиатору, памяти и адаптерам. Температура зависит от тепловыделения компонентов, плотности дисков и сопротивления фильтра. Загрязненный фильтрующий элемент снижает расход воздуха, поэтому его состояние включают в регламент обслуживания. Кабели укладывают вне каналов обдува, а в стойке сохраняют свободными зоны притока и выпуска. Принципы организации охлаждения:
- три предустановленных вентилятора диаметром 80 мм,
- размещение вентиляторов на средней рамке,
- продольное прохождение воздуха через внутренний объем,
- фильтрация приточного воздуха,
- поддержание свободного пространства перед вентиляторами и нагретыми узлами.
Электропитание, управление и индикация
Базовое исполнение допускает один блок питания ATX или 2U. Длина устройства ATX ограничена 165 мм, формата 2U — 245 мм. Помимо номинальной мощности учитывают пусковые токи дисков, резерв по линиям, разъемы, направление вентиляции и место для жгутов. Спереди расположены USB 2.0 и USB 3.0, кнопки Power и Reset. Предусмотрена индикация питания, активности дисков, трех сетевых каналов и аварии. Работа индикаторов зависит от соединения лицевой панели с платой или контроллером. Интерфейсы и органы контроля:
- один фронтальный порт USB 2.0,
- один фронтальный порт USB 3.0,
- кнопка включения питания,
- кнопка аппаратного сброса,
- индикатор питания и индикатор активности дисковой подсистемы,
- три индикатора сетевых интерфейсов,
- один индикатор аварийного состояния.
Монтаж и эксплуатационные требования
До сборки проверяют глубину шкафа, направляющие и запас места для задних разъемов. Нагруженный дисками корпус должен иметь опору по глубине стойки. После установки платы, адаптеров, накопителей и источника питания кабели фиксируют вне вентиляционного коридора. Обслуживание проводят при снятом напряжении. Практические области применения:
- файловые и прикладные серверы,
- сетевые шлюзы и программные маршрутизаторы,
- регистраторы систем видеонаблюдения,
- узлы локального хранения данных,
- стойочные промышленные компьютеры,
- вычислительные системы с низкопрофильными контроллерами.
Таким образом, ExeGate Pro 2U2088 предназначен для стоечных систем, которым нужны платы до ATX, конфигурируемые дисковые места и семь низкопрофильных слотов. Стальное шасси, три вентилятора, фильтр и фронтальные средства контроля создают основу для рациональной сборки. Надежность узла зависит от расчета питания, теплоотвода и механической нагрузки с учетом пределов по длине адаптеров и высоте кулера при непрерывном режиме эксплуатации. Компания «Олниса» осуществляет поставку корпуса ExeGate Pro 2U2088 и другого промышленного оборудования.
