Серверная платформа на базе ExeGate Pro 3U300-03: особенности и преимущества
ExeGate Pro 3U300-03 — стоечный серверный корпус 3U для вычислительной платформы форматов mini-ITX, mini-DTX или microATX. Конструкция ориентирована на системы, для которых важны ограниченная монтажная глубина, стандартный ATX-блок питания и возможность установки нескольких накопителей. Шасси глубиной 300 мм рассчитано на системную плату, накопители, источник питания и карты расширения. Исполнение применимо для серверов, сетевых узлов, систем хранения и промышленных вычислителей.
Технические характеристики
Основные параметры модели определяют допустимую компоновку аппаратной платформы:
- высота корпуса — 3U,
- поддерживаемые платы — mini-ITX, mini-DTX и microATX,
- максимальное количество блоков питания — один,
- максимальная длина блока питания — 170 мм,
- количество слотов расширения — четыре,
- внешний отсек 5,25 дюйма — один, с возможностью установки устройства 3,5 дюйма,
- внутренние места 3,5 дюйма — до трех с учетом использования внешнего отсека,
- места 2,5 дюйма — до двух вместо одного накопителя 3,5 дюйма,
- фронтальные интерфейсы — два USB 2.0,
- штатное охлаждение — два вентилятора 80 мм на передней панели,
- размер шасси — 430 × 133 × 300 мм,
- размер с ручками и монтажными ушами — 480 × 133 × 338 мм,
- масса нетто — 4,7 кг.
Конструкция и компоновка

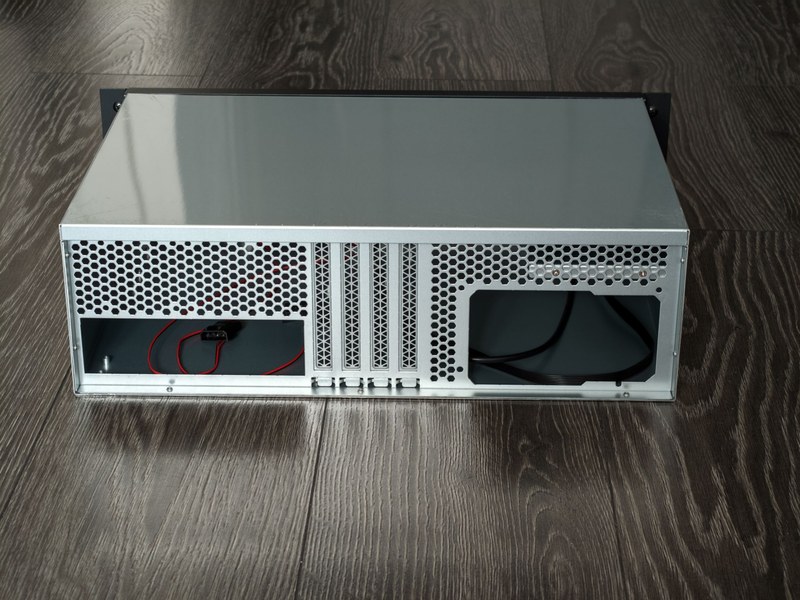

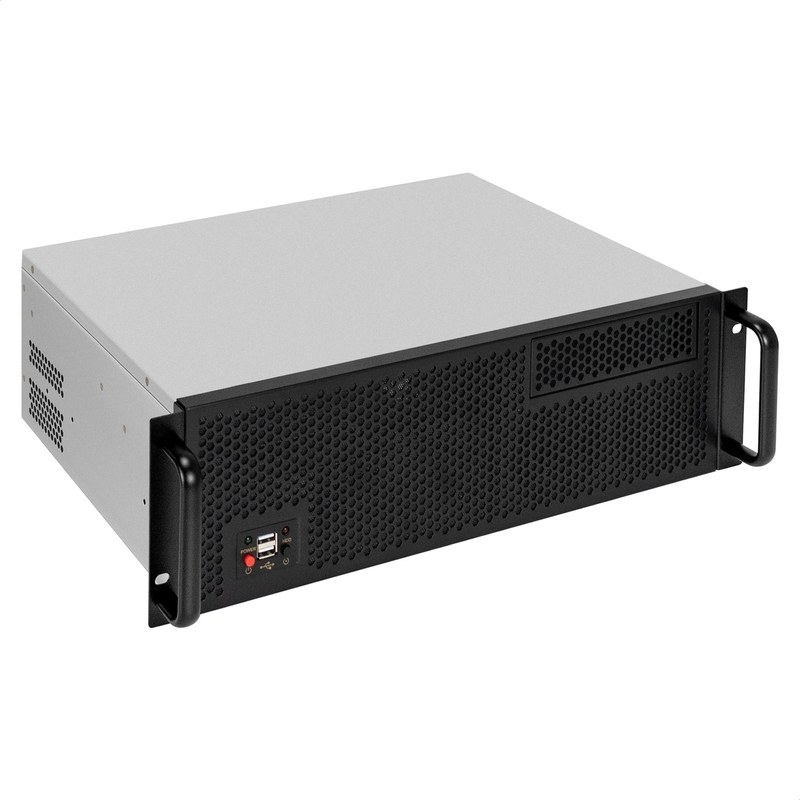

Стальное шасси обеспечивает жесткость при установке в стойку. Высота 3U допускает процессорный кулер до 105 мм. Четыре слота расширения предназначены для сетевых адаптеров, контроллеров хранения, интерфейсных модулей и других совместимых плат. Для длинномерных плат действует предел 170 мм с учетом компоновки системной платы. Дисковая подсистема имеет изменяемую конфигурацию. Корпус допускает до трех устройств 3,5 дюйма, причем одно место может быть организовано за счет внешнего отсека 5,25 дюйма. Для накопителей 2,5 дюйма предусмотрено размещение двух устройств вместо одного 3,5-дюймового накопителя. Это позволяет формировать конфигурации с HDD, SSD либо сочетанием носителей разных типоразмеров. На передней панели расположены кнопки POWER/RESET, индикаторы питания и активности накопителя, два разъема USB 2.0, ручки и монтажные уши. Фронтальный доступ к органам управления и интерфейсам удобен при обслуживании установленной в шкаф системы.
Охлаждение и воздушный режим
В штатную конфигурацию входят два вентилятора диаметром 80 мм, размещенные в передней части. Они обеспечивают принудительную циркуляцию воздуха во внутреннем объеме и участвуют в отводе тепла от зоны системной платы, накопителей и карт расширения. На передней панели установлен пылевой фильтр, снижающий поступление загрязнений вместе с воздушным потоком. Рабочая температура компонентов зависит от суммарного тепловыделения процессора, дисков, плат расширения и блока питания. При сборке необходимо сохранять свободное пространство возле вентиляторов, исключать плотные кабельные пучки на пути воздуха и учитывать характеристики кулера ЦП. Ограничение 105 мм по высоте требует проверки совместимости охлаждения процессора до монтажа.
Электропитание и принцип работы
ExeGate Pro 3U300-03 поставляется без блока питания и рассчитан на один источник формата ATX длиной не более 170 мм. Ограничение следует учитывать вместе с расположением разъемов и кабелей, поскольку доступное монтажное пространство зависит от конкретной модели БП и состава системы. ATX-блок преобразует сетевое напряжение в линии постоянного тока, после чего питание распределяется между системной платой, процессором, накопителями и картами расширения. Номинальная мощность источника определяется суммарной нагрузкой с учетом потребления процессора, дисков и периферийных устройств. Шасси предусматривает один блок питания, поэтому встроенная схема резервирования источников отсутствует.
Монтаж и эксплуатация
Размер 480 мм по ширине с монтажными ушами соответствует стоечной компоновке, высота 133 мм занимает три монтажные единицы, а глубина с ручками и ушами составляет 338 мм. Небольшая глубина облегчает размещение вычислительного узла в шкафах с ограниченным внутренним пространством. Перед сборкой проверяются основные геометрические ограничения:
- системная плата должна иметь поддерживаемый форм-фактор,
- кулер процессора не должен превышать 105 мм,
- видеокарта или иная длинномерная плата должна укладываться в 170 мм,
- ATX-блок питания должен иметь длину не более 170 мм,
- набор накопителей должен соответствовать доступным посадочным местам,
- кабельная разводка не должна препятствовать циркуляции воздуха.
Такая проверка критична для короткого стоечного корпуса, где запас между функциональными узлами меньше, чем в полноразмерных серверных шасси.
Области применения
Модель предназначена для конфигураций, которым требуется компактное стоечное исполнение при поддержке microATX и стандартного ATX-блока питания:
- серверы файловых и прикладных служб,
- сетевые шлюзы и межсетевые экраны,
- контроллеры локальной инфраструктуры,
- небольшие системы хранения и резервного копирования,
- промышленные вычислительные узлы,
- системы сбора и регистрации данных,
- телекоммуникационные и испытательные комплексы.
Таким образом, ExeGate Pro 3U300-03 сочетает форм-фактор 3U, короткое шасси, поддержку плат до microATX, четыре слота расширения и изменяемую организацию дисковых мест. Два фронтальных вентилятора и пылевой фильтр образуют базовую систему охлаждения, а использование ATX-блока питания длиной до 170 мм позволяет строить конфигурации на распространенной компонентной базе. Ограничения по длине плат, высоте процессорного кулера и габаритам источника питания требуют точной проверки совместимости до сборки. Компания «Олниса» осуществляет поставку ExeGate Pro 3U300-03 и другого промышленного оборудования для корпоративных, инфраструктурных и производственных систем.
