Мегаомметр Fluke 1587 FC — точность и функциональность для промышленного сервиса
Fluke 1587 FC объединяет цифровой мультиметр и измеритель сопротивления изоляции в одном переносном приборе. Модель предназначена для технического обслуживания электродвигателей, кабельных линий, распределительных цепей, приводов и промышленной автоматики, где необходимо сопоставлять состояние изоляции с электрическими параметрами. Поддержка True RMS обеспечивает измерение переменных сигналов с несинусоидальной формой, а фильтр низких частот используется при работе с частотно-регулируемыми приводами.
Технические характеристики
Основные измерительные возможности Fluke 1587 FC:
- переменный и постоянный ток — до 400 мА,
- сопротивление — до 50 МОм,
- емкость — до 9999 мкФ,
- частота — до 99,99 кГц,
- температура термопарой типа K — от -40 до +537 C,
- измерение переменных сигналов — True RMS,
- электробезопасность — CAT III 1000 В и CAT IV 600 В.
Измерение сопротивления, емкости, частоты и температуры дополняет оценку изоляции и позволяет выявлять неисправности цепей и электромеханических узлов.
Измерение сопротивления изоляции
В режиме мегаомметра прибор прикладывает к объекту выбранное постоянное испытательное напряжение, измеряет ток утечки и рассчитывает сопротивление изоляции. Пять уровней напряжения позволяют согласовать режим испытания с типом цепи. Значения 50 и 100 В подходят для низковольтных и чувствительных цепей, а 250, 500 и 1000 В применяются при проверке кабелей, двигателей и аппаратов соответствующего класса. При наличии внешнего напряжения выше допустимого уровня тест изоляции блокируется. После испытания прибор автоматически разряжает емкостную составляющую подключенного объекта. Это особенно важно при работе с кабелями, обмотками и другими цепями, способными сохранять заряд.
Режимы PI и DAR
Fluke 1587 FC поддерживает коэффициент поляризации PI и коэффициент диэлектрической абсорбции DAR. Режимы основаны на сравнении сопротивления изоляции через заданные интервалы времени и применяются, когда мгновенного результата недостаточно для оценки состояния диэлектрика. Расчет отношений выполняется автоматически. Изменение сопротивления во времени помогает выявлять увлажнение, загрязнение и старение изоляционных материалов. При периодическом контроле PI и DAR дают дополнительный критерий для сравнения состояния электродвигателей и кабелей.
Работа с преобразователями частоты
Выход преобразователя частоты содержит высокочастотные составляющие, из-за которых обычный мультиметр может показывать завышенное напряжение. В Fluke 1587 FC предусмотрен фильтр низких частот VFD, уменьшающий влияние коммутационных компонентов на результат. Функция предназначена для измерений в цепях регулируемого электропривода. При диагностике привода прибор позволяет последовательно проверить питающее напряжение, выходную цепь преобразователя, кабель и изоляцию обмоток двигателя. Такой алгоритм помогает локализовать участок с ненормальным параметром или сниженным сопротивлением изоляции.
Конструкция и эксплуатационные функции

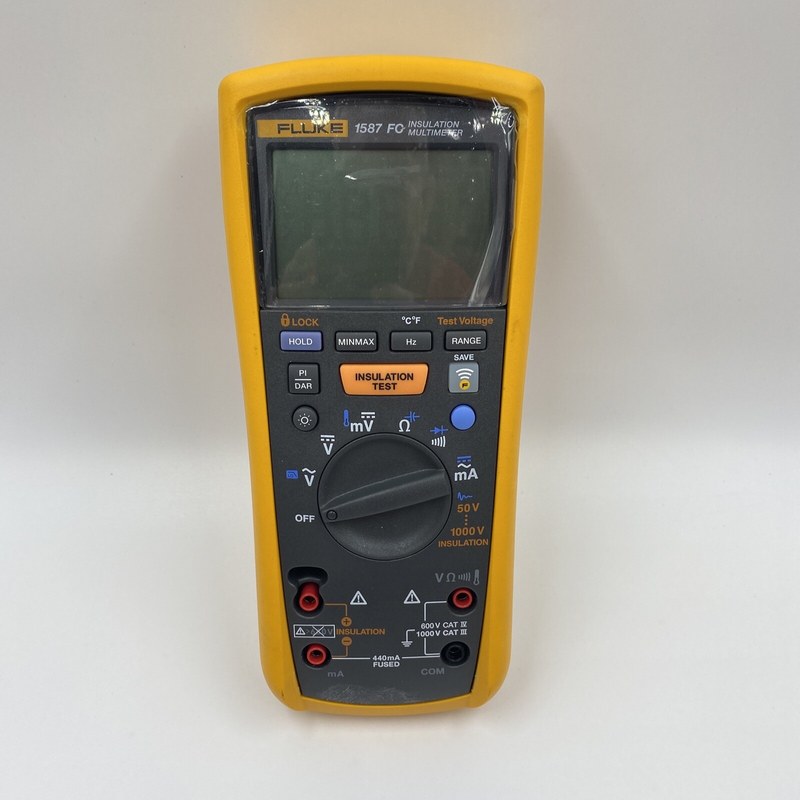

Прибор выполнен в переносном корпусе с измерительными входами, цифровым дисплеем. Логика управления разделяет мультиметрические измерения и испытание изоляции. Категории CAT III 1000 В и CAT IV 600 В определяют область применения в распределительных и питающих цепях в пределах установленных классов. К главным эксплуатационным функциям относятся:
- удержание показаний на дисплее,
- фиксация минимального и максимального значения,
- автоматический разряд после теста изоляции,
- блокировка испытания при наличии внешнего напряжения,
- беспроводная передача данных через Fluke Connect.

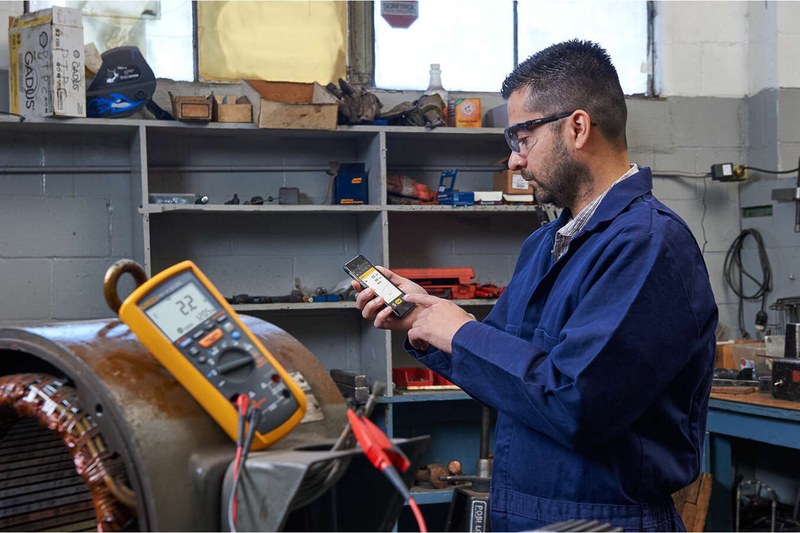

Fluke Connect используется для передачи и регистрации результатов на совместимом мобильном устройстве.
Области применения
Типовые задачи Fluke 1587 FC включают:
- контроль изоляции обмоток электродвигателей,
- проверка силовых и контрольных кабелей,
- обслуживание распределительных щитов и шкафов управления,
- проверка трансформаторов и низковольтных аппаратов,
- измерения в цепях промышленной автоматики,
- плановый контроль при профилактическом обслуживании.
Таким образом, Fluke 1587 FC предназначен для комплексного контроля электрических параметров и сопротивления изоляции промышленного оборудования. Диапазон до 2 ГОм, пять испытательных напряжений, PI и DAR, True RMS, VFD-фильтр, температурный канал и Fluke Connect обеспечивают применение прибора при обслуживании электродвигателей, кабелей, приводов, распределительных устройств и автоматики. Автоматический разряд и блокировка испытания при внешнем напряжении повышают контролируемость процедуры. Компания «Олниса» осуществляет поставку Fluke 1587 FC и другого промышленного оборудования.
