Купить измерительный прибор Fluke 123 в «Олниса» — точный инструмент для поиска неисправностей

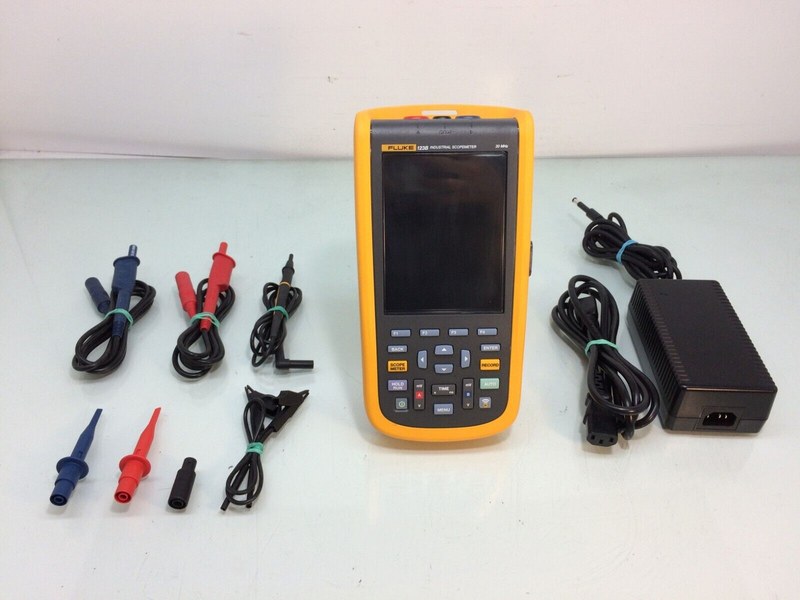

Fluke 123 — переносной измерительный прибор класса ScopeMeter, объединяющий двухканальный цифровой осциллограф и мультиметр True RMS. Модель предназначена для диагностики промышленной автоматики, электроприводов, датчиков, источников питания и электронных узлов на объекте эксплуатации. Изолированная входная архитектура позволяет работать в цепях с различными потенциалами, а автоматические режимы ускоряют получение устойчивой осциллограммы. Прибор применяют для анализа формы напряжения, частоты, амплитуды, сопротивления и непрерывности цепи.

Технические характеристики

Измерительная часть Fluke 123 рассчитана на сигналы, характерные для промышленной электроники и систем управления:

• число измерительных входов — два,
• полоса пропускания осциллографа — до 20 МГц,
• максимальная частота дискретизации в реальном времени — 25 Мвыб/с,
• вертикальная чувствительность — от 5 мВ/дел до 500 В/дел,
• вертикальное разрешение — 8 бит,
• входное сопротивление без учета принадлежностей — 1 МОм,
• максимальное входное напряжение при прямом подключении — 600 В RMS,
• категория электробезопасности — 600 В CAT III,
• встроенный мультиметр — True RMS, 5000 отсчетов,
• минимальная развертка — 20 нс/дел.

Два входа позволяют одновременно наблюдать взаимосвязанные сигналы, например управляющее воздействие и реакцию исполнительного устройства, сопоставляя процессы во времени.

Конструкция и входная архитектура

Fluke 123 выполнен в портативном корпусе для работы в цехе, сервисной зоне или на монтажной площадке. Измерительные входы электрически изолированы относительно друг друга и земли, что важно при исследовании цепей без общего потенциала. Такая схема снижает риск нежелательных токовых путей через общий провод прибора. Корпус объединяет дисплей, органы управления, аккумуляторное питание и измерительную часть. Экран отображает осциллограммы и цифровые значения параметров:

• изолированная двухканальная входная схема,
• автономное аккумуляторное питание,
• портативное исполнение для выездных измерений,
• совмещенное отображение осциллограмм и цифровых показаний,
• поддержка измерительных проводов и совместимых пробников,
• автоматическая настройка параметров отображения.

Принцип работы и синхронизация

В осциллографическом режиме входной сигнал преобразуется аналого-цифровым трактом, после чего последовательность отсчетов формирует временную диаграмму. Пользователь оценивает форму импульсов, период, амплитуду, стабильность уровня и характер искажений. Два канала дают возможность контролировать временные соотношения между участками системы. Функция Connect-and-View автоматически определяет параметры синхронизации и формирует устойчивое изображение при изменении сигнала. При последовательной проверке контрольных точек это уменьшает объем ручной настройки уровня запуска, фронта и развертки. Режим полезен при заранее неизвестных параметрах процесса.

Мультиметрические функции

Встроенный мультиметр используется, когда численное значение параметра необходимо сопоставить с формой сигнала. Измерение True RMS дает действующее значение переменного напряжения для несинусоидальных сигналов в пределах характеристик прибора, что важно при контроле преобразователей, импульсных источников питания и цепей с гармоническими искажениями:

• измерение постоянного и переменного напряжения,
• измерение сопротивления,
• проверка непрерывности электрической цепи,
• измерение частоты,
• определение действующего значения переменных сигналов,
• сопоставление цифрового результата с осциллограммой.

Совмещение мультиметра и осциллографа позволяет выявить численное отклонение и сразу оценить его динамическую причину. Провалы, выбросы, нестабильная амплитуда или нарушение формы импульсов отображаются на временной диаграмме.

Области применения

Fluke 123 ориентирован на эксплуатационную диагностику оборудования, где требуется совместить осциллографический контроль со стандартными электрическими измерениями:

• поиск неисправностей в шкафах промышленной автоматики,
• проверка выходных сигналов датчиков и преобразователей,
• контроль цепей управления контакторами и реле,
• анализ питания электронных модулей,
• диагностика электроприводов и управляющих импульсов,
• проверка сигналов в низковольтных электронных узлах,
• наблюдение за периодически возникающими отклонениями.

При измерениях в силовых цепях учитывают категорию измерения, допустимое напряжение, характеристики пробника и максимальную плавающую разность потенциалов. Безопасность определяется параметрами всей измерительной сборки.

Таким образом, Fluke 123 — двухканальный ScopeMeter для диагностики электрических и электронных систем в производственных условиях. Полоса 20 МГц, дискретизация до 25 Мвыб/с, изолированные входы, Connect-and-View, мультиметр True RMS и TrendPlot позволяют анализировать быстрые сигналы и длительные изменения параметров одним прибором. Модель подходит для задач, где требуется мобильное измерительное средство с осциллографическим отображением и возможностью работы в цепях категории 600 В CAT III. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку измерительных приборов класса.
