Калибратор Fluke 5502A для поверки и настройки электронных приборов
Fluke 5502A — стационарный многофункциональный калибратор для воспроизведения нормированных электрических сигналов и температурных эквивалентов. Он предназначен для метрологических лабораторий и участков контроля аппаратуры. Система охватывает 3,5- и 4,5-разрядные мультиметры, токовые клещи, термометры, регистраторы, ваттметры и осциллографы. Совмещение функций сокращает число источников и упрощает автоматизацию.
Диапазоны и режимы
5502A формирует постоянное и переменное напряжение, ток, сопротивление, емкость, частоту, мощность и эквиваленты температурных датчиков. Согласованные выходы задают напряжение и ток либо два напряжения с регулируемой фазой. Так воспроизводится фиктивная мощность без силовой нагрузки для проверки ваттметров, фазометров и анализаторов. Основные возможности калибратора:
- постоянное напряжение от 0 до ±1020 В,
- постоянный ток от 0 до 20,5 А,
- переменное напряжение от 1 мВ до 1020 В при частоте от 10 Гц до 500 кГц,
- переменный ток от 29 мкА до 20,5 А при частоте от 10 Гц до 30 кГц,
- сопротивление от короткого замыкания до 1100 МОм,
- емкость от 220 пФ до 110 мФ,
- фиктивная мощность до 20,9 кВт,
- фазовый угол с разрешением 0,01,
- погрешность частоты менее 25 ppm,
- интерфейсы RS-232 и IEEE-488.
Предусмотрены синусоидальная, прямоугольная, треугольная и усеченная синусоидальная формы. Сочетания амплитуды, частоты и тока зависят от режима, нагрузки и времени выдачи. Рабочую точку определяют по спецификации, а кабели выбирают с учетом параметров сигнала и категории безопасности.
Температурные функции
Прибор имитирует термопары типов B, C, E, J, K, L, N, R, S, T и U, преобразователи с чувствительностью 10 мкВ/C и 1 мВ/C. Режим термопары задает и измеряет сигнал для контроля индикаторов и симуляторов. Компенсация холодного спая и соответствующие провода обязательны, поскольку паразитная термо-ЭДС соединений увеличивает неопределенность. Поддерживаются платиновые характеристики Pt385, Pt3926 и Pt3916, никелевая Ni120 и медная Cu427 на 10 Ом. Выход создает эквивалент сопротивления датчика при заданной температуре. Метод позволяет проверять канал без термостата, но не воспроизводит инерцию и тепловой контакт физического элемента.
Конструкция и безопасность

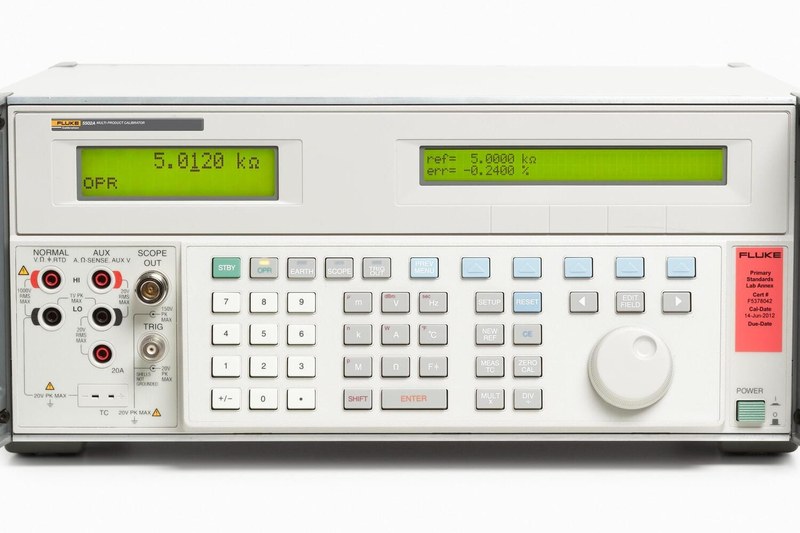

5502A выполнен в настольном корпусе, пригодном для монтажа в стойку. Раздельные клеммы NORMAL, AUX и токовый выход снижают риск ошибки; старший диапазон использует вывод 20 A. Панель содержит цифровой ввод, клавиши и дисплей значения, частоты, фазы и состояния выхода. Поразрядное изменение величины удобно при определении погрешности. Контроль блокирует недопустимые установки и отслеживает перегрузку. Команда OPERATE активирует сигнал, а STANDBY снимает его перед изменением схемы. На клеммах возможно напряжение до 1020 В, поэтому соединения выполняют при отключенном выходе, используя принадлежности с нужными номиналами и исправной изоляцией.
Принцип работы и метрологические условия
Установленное значение преобразуется опорными узлами, цифроаналоговыми каналами, делителями и усилителями в стабильный выход. Обратные связи удерживают уровень при изменении нагрузки. В режимах сопротивления и емкости синтезируется отклик, воспринимаемый проверяемым прибором как подключенная мера. При воспроизведении мощности каналы формируют амплитуды и фазовый сдвиг. В бюджет неопределенности включают спецификацию, температурный коэффициент, разрешение прибора, влияние соединений, нагрузку, утечки, наводки и повторяемость. Перед работой обеспечивают стабилизацию, выполняют обнуление и осматривают кабели. Периодическая калибровка поддерживает прослеживаемость значений. В лаборатории по ISO/IEC 17025 прибор регистрируют в системе управления оборудованием, назначают межкалибровочный интервал и промежуточные проверки.
Применение и преимущества
Типовые задачи Fluke 5502A:
- калибровка цифровых и аналоговых мультиметров,

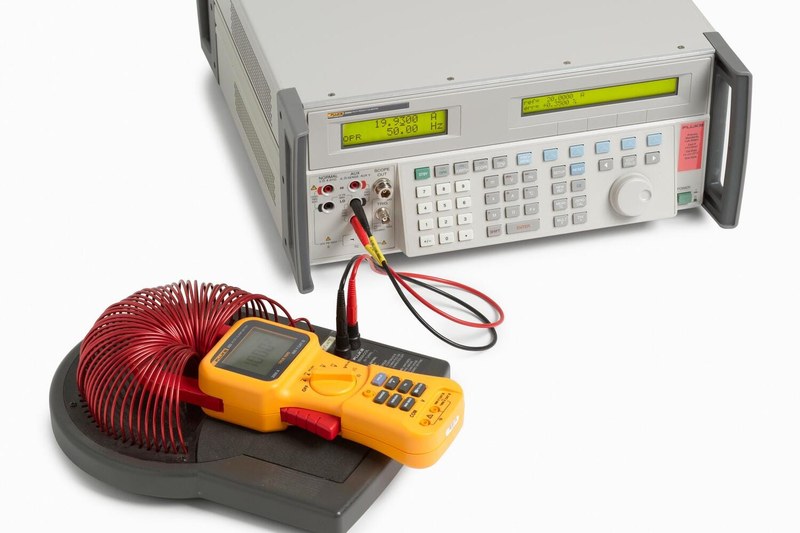

- проверка токовых клещей и измерительных преобразователей,
- контроль омметров, частотомеров и измерителей емкости,
- калибровка термометров и температурных каналов,
- проверка ваттметров, фазометров и анализаторов мощности,
- обслуживание осциллографов при наличии требуемой опции,
- автоматизированное испытание серий измерительных приборов.
Единое управление сокращает перекоммутации и стандартизирует процедуры. Пригодность для операции оценивают по отношению неопределенностей, диапазону, частоте, форме сигнала и нагрузочной способности, а не только по совпадению пределов.
Таким образом, Fluke 5502A объединяет воспроизведение электрических величин, температурных эквивалентов, мощности и фазовых соотношений. Диапазоны до 1020 В, 20,5 А, 1100 МОм и 110 мФ охватывают значительную часть задач для приборов средней точности, а внешние модули расширяют систему на осциллографы и сильноточные средства. Раздельные выходы, дистанционное управление, программируемые последовательности и защита обеспечивают применение в профессиональном метрологическом процессе. Компания «Олниса» поставляет промышленное оборудование Fluke 5502A для калибровочных лабораторий и измерительных подразделений.
