Кабельные тестеры Fluke: точный контроль состояния медных и сетевых линий

Fluke cable testers — группа переносных приборов для проверки и локализации неисправностей медных кабельных линий в телекоммуникационных, промышленных и информационных системах. Оборудование применяется при монтаже и обслуживании структурированных кабельных систем, локальных сетей и сигнальных цепей. В зависимости от исполнения тестер способен контролировать схему разводки, определять длину линии, выявлять обрывы и короткие замыкания, идентифицировать удалённый конец, трассировать проводники и анализировать Ethernet-подключение. Приборы позволяют отделить физический дефект кабеля от неисправностей сетевых портов и подключённого оборудования.

Контролируемые параметры

Кабельный тестер используется как первичный диагностический инструмент. Его измерительная схема подаёт тестовый сигнал, регистрирует отклик проводников и сравнивает фактическую топологию с ожидаемой. Базовые приборы контролируют непрерывность жил, более функциональные модели определяют расстояние до дефекта и характеристики сетевого соединения. Ключевые функции включают:

• проверку целостности проводников и правильности распиновки,
• выявление обрывов, коротких замыканий и перепутанных жил,
• обнаружение разделённых пар,
• оценку длины линии и расстояния до повреждения,
• идентификацию кабельных портов удалёнными модулями,
• генерацию тонального сигнала для трассировки,
• проверку Ethernet-соединения,
• контроль PoE в моделях соответствующего класса.

Принцип работы

При проверке схемы соединений прибор воздействует на отдельные проводники или пары и фиксирует прохождение сигнала к удалённому модулю. По отклику формируется карта разводки, выявляющая разрыв, замыкание, перестановку контактов или нарушение парности. Для определения длины и места повреждения используется рефлектометрический принцип. В линию вводится импульс, после чего анализируется задержка отражённого сигнала. Изменение волнового сопротивления в зоне дефекта создаёт отражение, по времени возврата которого рассчитывается расстояние от тестера до проблемного участка. В сетевых приборах физическая диагностика дополняется анализом Ethernet: определением линка, согласованной скорости, дуплексного режима, сведений о порте и параметров Power over Ethernet. Это помогает локализовать причину нарушения работы.

Конструктивное исполнение

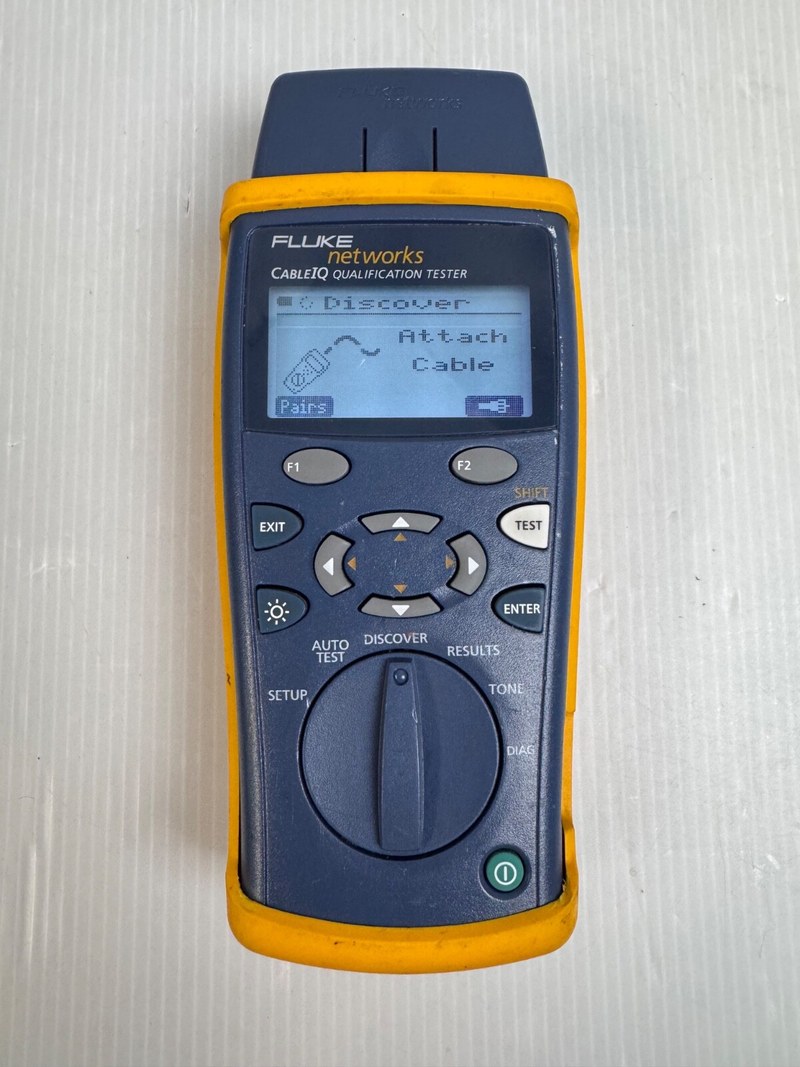

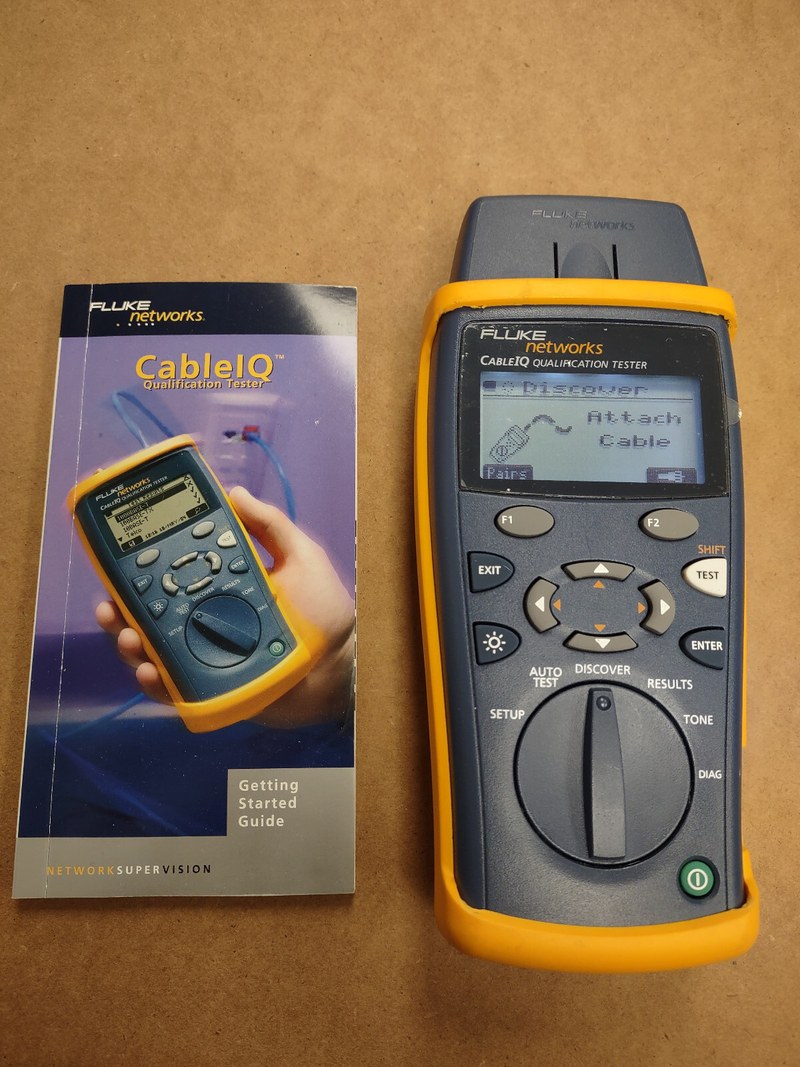

Fluke cable testers выполняются в переносном корпусе с дисплеем, органами управления и разъёмами для подключения линии. Комплект может включать основной блок, удалённые идентификаторы, адаптеры, шнуры, генератор тона и индуктивный пробник. На крупных объектах удалённые модули ускоряют идентификацию трасс. Характерные элементы:

• переносной корпус для сервисной эксплуатации,
• разъёмы для подключения кабельных линий,
• дисплей для отображения wiremap и результатов,
• автономное питание,
• удалённые идентификаторы конечных точек,
• память результатов в моделях с документированием,
• интерфейсы передачи данных в приборах расширенного класса.

Выбор по измерительной задаче

Выбор тестера определяется типом инфраструктуры и глубиной диагностики. Для патч-кордов достаточно wiremap и контроля непрерывности. В распределённых сетях требуются измерение длины, локализация дефектов, идентификаторы и трассировка. Для Ethernet важна проверка активного порта и PoE. При выборе оцениваются:

• поддерживаемые типы кабелей и разъёмов,
• диапазон измерения длины,
• способ определения расстояния до повреждения,
• возможность анализа витых пар,
• наличие тонального генератора,
• поддержка удалённых идентификаторов,
• функции Ethernet и PoE,
• сохранение результатов,
• автономность и эксплуатационное исполнение.

Диагностика неисправностей

Обрыв определяется по отсутствию отклика соответствующей жилы и при поддержке измерения расстояния локализуется от точки подключения. Короткое замыкание выявляется как связь между изолированными проводниками, а перепутанные жилы — сравнением фактической карты с нормальной схемой. Отдельной задачей является поиск разделённой пары. При таком дефекте электрическая непрерывность сохраняется, однако жилы объединены в пары неправильно. В результате нарушается симметрия линии, возрастают перекрёстные помехи и снижается устойчивость высокоскоростной передачи данных. Поэтому тестер для витой пары должен оценивать не только проводимость, но и корректность парной структуры.

Области применения

Fluke cable testers используются при монтаже сетей, обслуживании коммутационных шкафов, поиске повреждений и восстановлении маркировки. Прибор локализует неисправность без последовательной замены кабелей и сетевых компонентов, а при реконструкции помогает оценить состояние существующих линий. Основные области применения:

• структурированные кабельные системы,
• локальные вычислительные сети,
• промышленные Ethernet-сегменты,
• телекоммуникационные шкафы и кроссовые поля,
• линии точек доступа, камер и терминалов,
• приёмочный контроль монтажных работ,
• поиск и идентификация немаркированных линий.

Следует различать эксплуатационную диагностику и сертификацию кабельной системы. Портативный тестер проверяет схему соединения, длину, повреждения и сетевое подключение, однако соответствие линии заданной категории по нормируемым высокочастотным параметрам подтверждается специализированным сертификационным анализатором. Это исключает применение прибора вне его назначения.

Таким образом, Fluke cable testers предназначены для системной диагностики медных кабельных линий и позволяют контролировать разводку, локализовать физические дефекты, определять длину, идентифицировать трассы, а в сетевых исполнениях — проверять Ethernet и PoE. Их применение повышает воспроизводимость контроля и сокращает время поиска неисправностей за счёт разделения кабельных и сетевых проблем. Выбор исполнения должен учитывать тип линии, требуемую глубину измерений и условия эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования, включая профессиональные кабельные тестеры и диагностические решения Fluke.
