Акустическая камера Fluke ii900 — эффективный контроль утечек без остановки оборудования

Fluke ii900 предназначена для бесконтактного обнаружения утечек сжатого воздуха, технических газов, пара и вакуума по акустическому излучению. Прибор совмещает изображение рабочей зоны с картой звукового давления, поэтому оператор видит источник относительно трубопровода, арматуры или пневматического узла. Контроль выполняется на работающем оборудовании без подключения к контуру. Камера ориентирована на службы эксплуатации и надежности, которым требуется локализовать дефекты при интенсивном производственном шуме.

Технические характеристики

К основным параметрам Fluke ii900 относятся:

• массив из 64 цифровых MEMS-микрофонов,
• частотный диапазон от 2 до 52 кГц,
• рабочая дистанция от 0,5 до более 70 м с учетом окружающих условий,
• поле зрения 63 ± 5,
• встроенная камера видимого диапазона с разрешением 1,2 Мп,
• трехкратное цифровое увеличение,
• семидюймовый емкостный сенсорный дисплей разрешением 1280 × 800 точек,
• внутренняя память 20 Гбайт для изображений и видеозаписей,
• экспорт данных через интерфейс USB-C,
• сменный литий-ионный аккумулятор с продолжительностью работы до 6 часов,
• диапазон рабочих температур от −10 до +45 C,
• степень защиты корпуса IP40.

Чувствительность зависит от частоты, дистанции и уровня помех. Прибор способен зарегистрировать утечку 2,5 см3/с при давлении 7 бар с расстояния до 10 м в подходящих условиях. Это контрольное значение, а не универсальный предел: на результат влияют геометрия отверстия, давление, отражения и спектр окружающего шума.

Конструкция и представление данных

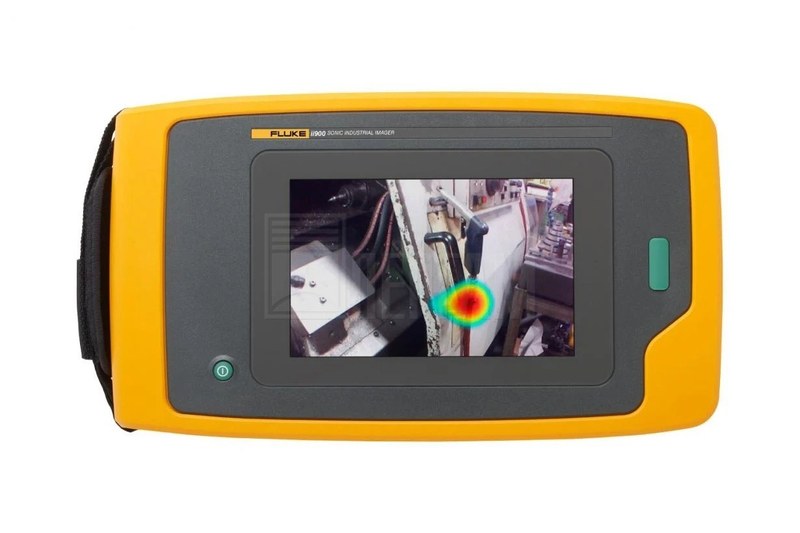

Микрофоны образуют плоскую фазированную решетку. Разность времени прихода звуковой волны на ее элементы позволяет вычислять направление на источник. Акустический модуль работает совместно с цифровой камерой с близким полем зрения. На дисплее видимая сцена сохраняет пространственный контекст, а цветная SoundMap показывает область повышенной акустической энергии. Пользователь задает частотные границы, выбирает автоматическую или ручную шкалу и отображение одного или нескольких источников. Спектральный график помогает выделить максимум, характерный для турбулентного истечения. Перенос полосы в ультразвуковую область ослабляет влияние разговоров, приводов и низкочастотного шума. Самодиагностика проверяет микрофонную решетку, а крышка защищает чувствительные элементы при хранении. Состав конструктивных элементов включает:

• акустическую решетку для пространственной регистрации сигнала,
• камеру видимого диапазона с объективом фиксированной фокусировки,
• сенсорный экран для настройки полосы и анализа SoundMap,
• клавишу съемки изображения или запуска видеозаписи,
• аккумуляторный отсек с полевой заменой батареи,
• разъем USB-C для переноса результатов,

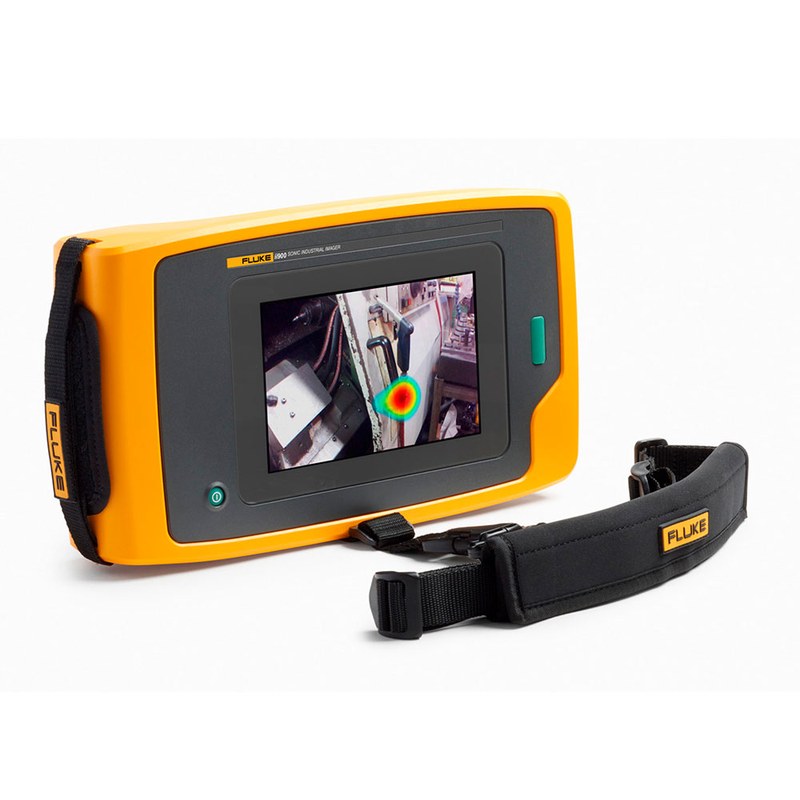

• ручной и плечевой ремни для устойчивого удержания.

Принцип обнаружения утечки

Газ, проходящий через неплотность из области высокого давления в область низкого, формирует турбулентную струю с широкополосным шумом. Решетка регистрирует сигнал каждым микрофоном, после чего алгоритм сопоставляет временные и фазовые различия каналов. Расчетная карта интенсивности накладывается на оптический кадр. В отличие от точечного ультразвукового датчика камера анализирует значительную часть сцены без последовательного сканирования каждого соединения. Работа включает выбор позиции, настройку полосы, наведение на узел и проверку устойчивости метки. Для распознавания отражений изменяют угол наблюдения: ложный максимум смещается или исчезает, а реальная утечка остается связанной с точкой оборудования. При слабом сигнале сокращают дистанцию и повторяют оценку с нескольких направлений. Режим LeakQ оценивает относительный размер утечки по уровню звукового давления и расстоянию до цели. Дистанция определяется автоматически или вводится вручную. Результат по шкале от 0 до 10 служит для ранжирования дефектов, но не заменяет измерение расходомером. Расчет зависит от параметров среды и условий распространения звука. Кадр с визуальной сценой, SoundMap и значениями позволяет сопоставить состояние до и после ремонта.

Области применения

Fluke ii900 используют для обследования следующих объектов:

• магистралей и распределительных коллекторов сжатого воздуха,
• резьбовых, фланцевых и быстроразъемных соединений,
• шлангов, клапанов, регуляторов и пневматических приводов,
• вакуумных линий и узлов вакуумного оборудования,
• контуров технических газов при допустимости акустического метода,
• паропроводов и конденсатоотводчиков с учетом требований безопасности,
• пневматических систем производственных машин,
• участков, недоступных для непосредственного контактного контроля.

Обследование проводят по маршруту с фиксацией объекта, типа соединения, давления и статуса дефекта. Съемка с одинаковой позиции облегчает повторный контроль. Прибор не определяет химический состав и концентрацию среды, поэтому при работе с горючими, токсичными или удушающими газами не заменяет газоанализаторы и обязательные процедуры безопасности.

Практические преимущества

Инженерные преимущества применения камеры заключаются в следующем:

• дистанционное обследование протяженных коммуникаций без контакта с ними,
• локализация нескольких акустических источников в пределах одной сцены,
• фильтрация помех выбором рабочей частотной полосы,
• контроль оборудования без штатной остановки производства,
• сохранение изображений и видео с привязкой сигнала к объекту,
• ранжирование утечек для планирования очередности ремонта,
• повторная проверка герметичности по сопоставимым материалам.

Таким образом, Fluke ii900 объединяет пространственный акустический анализ, оптическую съемку и расчетную оценку утечек. Диапазон до 52 кГц, микрофонная решетка и регулируемая фильтрация обеспечивают выявление турбулентных источников на работающем оборудовании, а кадры SoundMap пригодны для эксплуатационной истории. Достоверность контроля определяется частотной полосой, дистанцией, углом наблюдения и учетом отражений. Компания «Олниса» осуществляет поставку Fluke ii900 и промышленного оборудования.
