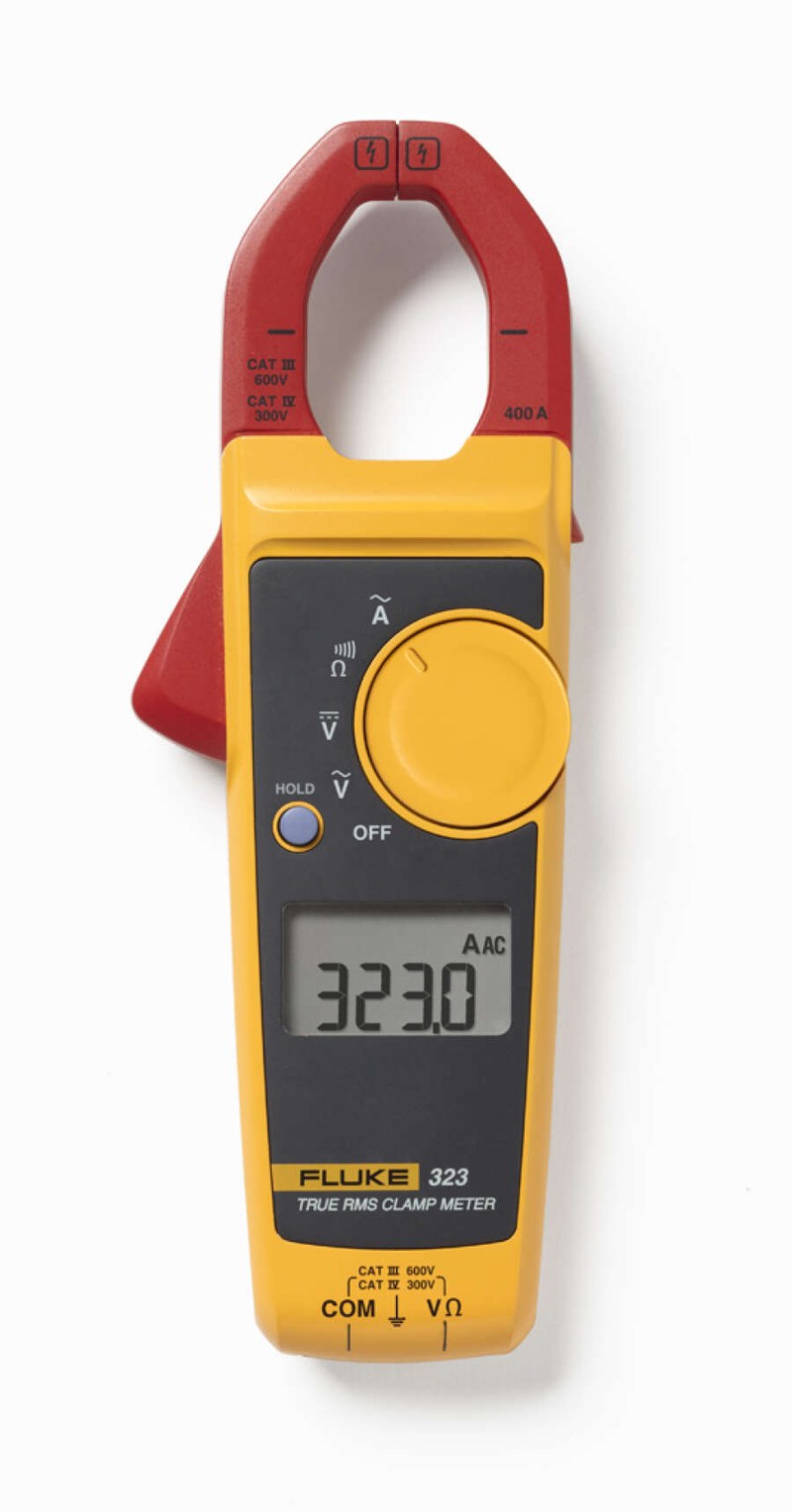

Клещи Fluke 323 — надежный инструмент для измерения тока без разрыва цепи

Клещи Fluke 323 предназначены для измерений в низковольтных электроустановках, щитах и силовых цепях. Прибор сочетает бесконтактный контроль переменного тока через токовые губки и контактные измерения с помощью щупов. Такой формат применим при диагностике, когда требуется определить ток нагрузки без разрыва проводника, затем проверить напряжение, сопротивление или целостность участка. Модель рассчитана на переменный ток до 400 А и напряжение до 600 В. True RMS обеспечивает корректное определение действующего значения при несинусоидальной форме сигнала.

Технические характеристики

Fluke 323 относится к компактным цифровым токоизмерительным клещам профессионального класса. Основные параметры прибора определяют его применение в цепях переменного тока и при стандартных электромонтажных проверках:

• диапазон измерения переменного тока — до 400,0 А,
• погрешность переменного тока — 2 % ± 5 отсчетов при 45–65 Гц,
• погрешность переменного тока — 2,5 % ± 5 отсчетов при 65–400 Гц,
• диапазон переменного напряжения — до 600,0 В,
• погрешность переменного напряжения — 1,5 % ± 5 отсчетов,
• диапазон постоянного напряжения — до 600,0 В,
• погрешность постоянного напряжения — 1,0 % ± 5 отсчетов,
• диапазоны сопротивления — 400,0 Ом и 4000 Ом,
• погрешность сопротивления — 1,0 % ± 5 отсчетов,
• порог прозвонки цепи — не более 70 Ом,
• обработка переменного сигнала — True RMS,
• категория безопасности — CAT III 600 В и CAT IV 300 В,
• максимальный диаметр проводника — 30 мм,
• габариты — 207 × 75 × 34 мм,
• масса — 265 г.

Принцип измерения тока

Переменный ток измеряется без электрического соединения прибора с жилой. Проводник размещается внутри замкнутого магнитопровода клещей, после чего измерительная система определяет величину магнитного поля, создаваемого протекающим током. Для корректного результата губки должны быть полностью сомкнуты, а в окно следует помещать один проводник. Одновременный охват фазного и нулевого проводов приводит к взаимной компенсации магнитных полей и не позволяет определить ток нагрузки обычным способом. True RMS имеет практическое значение в цепях с нелинейной нагрузкой. Импульсные источники питания, электронные регуляторы и светодиодные драйверы могут формировать ток, отличающийся от синусоиды. Прибор вычисляет действующее значение такого сигнала, поэтому показание соответствует его энергетическому воздействию в пределах заявленного частотного диапазона.

Контактные измерения

Для измерения напряжения и сопротивления используются измерительные провода. При проверке напряжения щупы подключаются параллельно участку, а режим выбирается по типу сигнала. Предел 600 В охватывает однофазные и трехфазные сети, цепи управления и системы оборудования. Сопротивление измеряют только на обесточенном участке. Перед подключением щупов необходимо исключить наличие напряжения и обеспечить разряд емкостных элементов. Функция прозвонки используется для проверки проводников, предохранителей, контактных групп и соединений. При сопротивлении участка в пределах порога прибор формирует звуковой сигнал, позволяя оценивать целостность цепи без постоянного наблюдения за дисплеем.

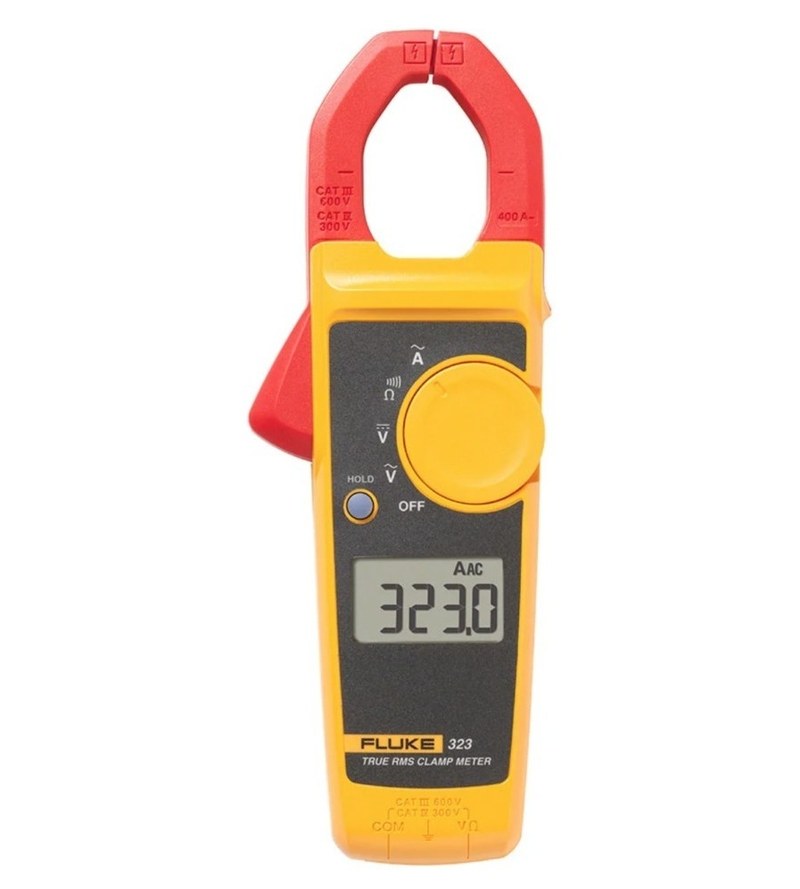

Конструктивные особенности

Корпус Fluke 323 выполнен в узком формате для работы в распределительных шкафах и местах с ограниченным доступом к проводникам. Раскрытие губок обеспечивает охват кабеля диаметром до 30 мм. Органы управления расположены так, чтобы оператор мог выбирать режим и удерживать прибор одной рукой:

• токовые губки с магнитопроводом,
• рычаг раскрытия измерительного окна,
• поворотный переключатель режимов,
• входные гнезда для щупов,
• цифровой дисплей,
• кнопка фиксации показания Hold,
• защитный корпус.

Функция Hold фиксирует текущее значение на экране. Это полезно, если положение прибора не позволяет одновременно контролировать проводник и считывать результат. Набор режимов ориентирован на ток, напряжение, сопротивление и непрерывность цепи без перегрузки интерфейса дополнительными функциями.

Электробезопасность

Категории CAT III 600 В и CAT IV 300 В определяют допустимую область применения с учетом импульсных перенапряжений. CAT III относится к распределительным цепям и стационарному оборудованию, CAT IV — к точкам ближе к вводу электропитания. Допустимый уровень измерительной системы ограничивается компонентом с наименьшей категорией. При работе необходимо контролировать целостность корпуса и изоляции щупов, не перемещать пальцы за защитный барьер и выбирать режим до контакта с цепью. Измерение сопротивления и прозвонка проводятся после снятия напряжения. Для контроля тока разрывать проводник не требуется, что сокращает число коммутационных операций.

Области применения

Fluke 323 предназначен для задач, где требуется быстро определить электрическое состояние цепи и величину нагрузки. Прибор не измеряет постоянный ток, емкость, частоту и температуру, поэтому его функциональность сосредоточена на базовой диагностике силовых и распределительных сетей переменного тока:

• контроль тока нагрузки электродвигателей и силовых линий,
• проверка токовой нагрузки кабелей и групповых цепей,
• измерение напряжения на вводах, автоматах и клеммах,
• проверка предохранителей, проводников и контактных групп,
• измерение сопротивления обесточенных элементов,
• поиск обрывов и нарушений контакта,
• сопоставление фактического тока с расчетными параметрами оборудования,
• оперативная диагностика распределительных щитов.

Таким образом, Fluke 323 предназначен для контроля переменного тока до 400 А и основных электрических измерений в низковольтных установках. True RMS обеспечивает корректную оценку действующего значения при искаженной форме сигнала, а измерение напряжения, сопротивления и прозвонка позволяют проверять ключевые параметры цепи. Категории CAT III 600 В и CAT IV 300 В, компактный корпус и окно до 30 мм соответствуют задачам монтажа и эксплуатационного контроля. Компания «Олниса» осуществляет поставку клещей Fluke 323 и другого промышленного оборудования.
