Стабильная работа компьютера с блоком питания ExeGate ATX 450W

Блок питания ExeGate ATX 450W преобразует переменное сетевое напряжение в стабилизированные линии постоянного тока, необходимые узлам настольного компьютера. Номинал 450 Вт обозначает предельную совокупную выходную мощность исполнения, но не задаёт допустимую нагрузку каждого канала отдельно. При инженерной оценке учитывают токовую способность +12 В, групповые ограничения выходов, состав кабелей, тепловой режим и требования комплектующих. Наименование охватывает несколько модификаций ExeGate, поэтому входной диапазон, КПД, набор разъёмов и перечень защит следует устанавливать по маркировке выбранного артикула.

Электрические параметры

Источник формирует напряжения платформы ATX и передаёт системной плате управляющие сигналы. Канал +12 В обслуживает преобразователи процессора, графический адаптер, двигатели накопителей и вентиляторы. Линии +5 В и +3,3 В питают периферийную логику, интерфейсные цепи и часть устройств хранения. Дежурный выход +5VSB активен при подключённой сети и обеспечивает мягкое включение, пробуждение и отдельные узлы платы. Линия −12 В сохраняется для совместимости с предусмотренными спецификацией цепями. К параметрам, проверяемым перед применением, относятся:

• номинальная совокупная мощность 450 Вт,
• допустимый ток и мощность канала +12 В,
• групповой предел линий +3,3 В и +5 В,
• нагрузочная способность выхода +5VSB,
• диапазон входного напряжения и частоты,
• КПД при характерной рабочей нагрузке,
• предельная температура эксплуатации,
• состав силовых разъёмов конкретной версии.

Расчёт выполняют по таблице на корпусе: сумма произведений напряжений на предельные токи отдельных каналов может превышать допустимую общую мощность. Для современной конфигурации определяющим обычно является ресурс +12 В. Запас предусматривают с учётом кратковременных пиков процессора и видеокарты, пусковых токов накопителей, старения конденсаторов и ухудшения теплоотвода при запылении.

Схемотехника и принцип преобразования

На входе напряжение проходит через предохранитель и элементы подавления электромагнитных помех. Варистор, термистор ограничения пускового тока, синфазный дроссель и конденсаторы фильтра применяются согласно схеме конкретной версии. Выпрямительный мост формирует высоковольтную постоянную шину. Узел коррекции коэффициента мощности может быть активным, пассивным либо отсутствовать в отдельных исполнениях; наличие активной PFC нельзя выводить только из номинала 450 Вт. Последовательность преобразования включает:

• фильтрацию сетевых высокочастотных помех,
• ограничение броска зарядного тока,
• выпрямление переменного напряжения,
• высокочастотную коммутацию силовых ключей,
• гальваническую развязку первичной и вторичной сторон,
• выпрямление и фильтрацию выходных каналов,
• контроль напряжений и аварийное отключение.

Широтно-импульсный контроллер изменяет коммутацию по сигналу обратной связи, компенсируя колебания входа и нагрузки. На вторичной стороне импульсы выпрямляются диодными сборками либо синхронными ключами, после чего LC-цепи снижают пульсации. В некоторых реализациях выходы стабилизируются групповым способом. При резко несимметричной нагрузке взаимное влияние каналов возрастает, поэтому напряжения проверяют при профиле, близком к реальной эксплуатации.

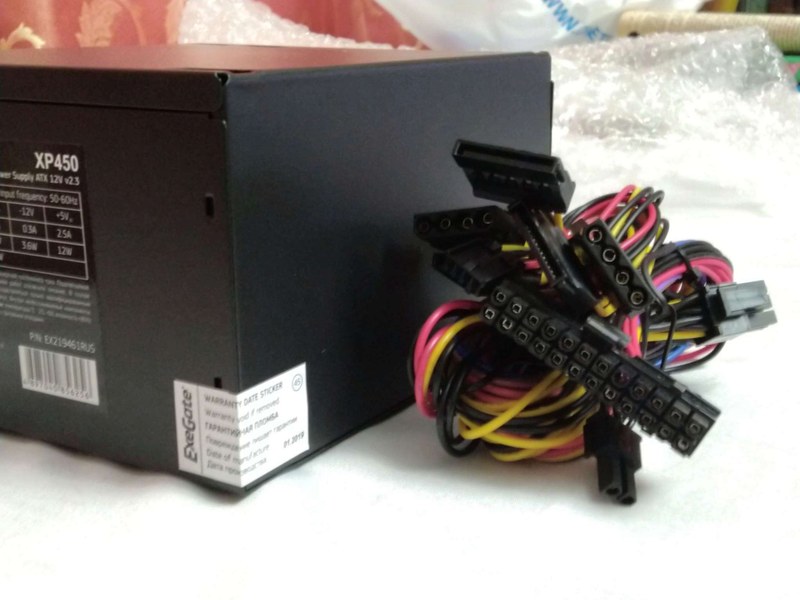

Интерфейс ATX и кабели

При проверке совместимости учитывают:

• исполнение главного коннектора системной платы,
• число контактов разъёма питания процессора,
• наличие штатного кабеля PCI Express,
• количество разъёмов SATA и их распределение по жгутам,
• длину проводников с учётом компоновки корпуса,
• допустимый ток контактов и надёжность фиксации.

Конструкция и охлаждение

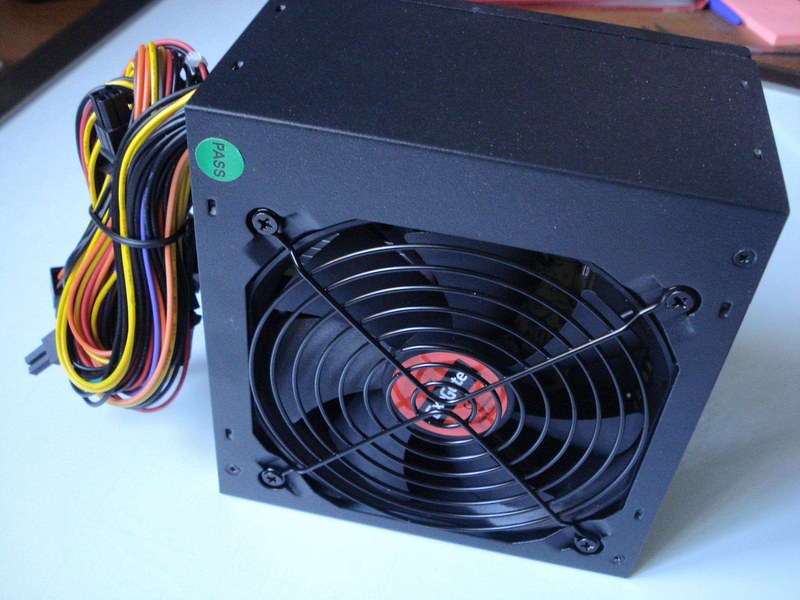

Устройство заключено в металлический корпус формата ATX. Типовое поперечное сечение составляет 150 × 86 мм, однако глубину конкретной версии и место для вывода кабелей проверяют до монтажа. Вентилятор перемещает воздух через радиаторы, трансформатор и конденсаторы; скорость может быть постоянной либо регулироваться термозависимой схемой. Тепловой режим определяется потерями преобразования, температурой входящего воздуха и сопротивлением вентиляционного тракта. Условия надёжной установки:

• свободные впускные и выпускные отверстия,
• ориентация вентилятора согласно конструкции шасси,
• отсутствие контакта кабелей с крыльчаткой,
• винтовое крепление без деформации корпуса,
• защитное заземление через сетевой проводник,

• удаление пыли без вскрытия блока пользователем.

Стабилизация и защиты

Качество питания оценивают по статическому напряжению, динамическому отклонению при скачке нагрузки, высокочастотным пульсациям, времени удержания выходов после провала сети и поведению PWR_OK. Для +3,3 В, +5 В и +12 В спецификация ATX предусматривает рабочее отклонение около ±5 % от номинала. Соответствие экземпляра подтверждают измерением с соблюдением требований к прибору и методике. Контролируемые аварийные состояния могут включать:

• превышение выходного напряжения,
• понижение напряжения ниже заданного порога,
• перегрузку отдельного токового канала,
• превышение общей выходной мощности,
• короткое замыкание на вторичной стороне,
• перегрев силовых компонентов.

Таким образом, ExeGate ATX 450W представляет класс импульсных источников для настольных систем, в котором пригодность определяется распределением мощности, способом стабилизации, эффективностью охлаждения, комплектом кабелей и согласованностью защит. Инженерное применение требует проверки точного артикула, расчёта нагрузки по +12 В, оценки переходных режимов и соблюдения условий вентиляции. Компания «Олниса» осуществляет поставку блоков питания ExeGate и другого промышленного оборудования.
