Осциллограф Fluke ScopeMeter 123 для диагностики электронных и электромеханических систем

Fluke ScopeMeter 123 — портативный двухканальный цифровой осциллограф, объединяющий функции анализа формы сигнала, цифрового мультиметра и регистратора. Прибор предназначен для поиска неисправностей в автоматике, электроприводах, источниках питания и цепях управления, где необходимо исследовать быстрые процессы. Изолированные входы и автономное питание позволяют выполнять измерения на действующих установках.

Технические характеристики

Измерительный тракт ориентирован на диагностику низко- и среднечастотных процессов в промышленной электронике. Полоса пропускания позволяет контролировать импульсные сигналы, выходы датчиков и управляющие цепи:

• число осциллографических входов — 2,
• полоса пропускания — до 20 МГц,
• частота дискретизации в реальном времени — до 25 Мвыб/с,
• эквивалентная частота дискретизации периодических сигналов — до 1,25 Гвыб/с,
• чувствительность — от 5 мВ/дел до 500 В/дел,
• вертикальное разрешение — 8 бит,
• режимы развертки — Normal, Single и Roll,
• максимальное входное напряжение при штатном подключении — до 600 В действующего значения,
• встроенные цифровые мультиметры — два канала с индикацией до 5000 отсчетов,
• степень защиты корпуса — IP51.

Входная архитектура и безопасность

Изолированные измерительные входы позволяют работать с цепями, потенциал которых отличается от потенциала защитного заземления. Такое решение снижает вероятность образования контура через землю и важно при диагностике силовых и управляющих узлов. Пределы должны оцениваться по амплитуде сигнала и напряжению каждой точки относительно земли. При непосредственном подключении или использовании штатных проводов допустимое напряжение на входах достигает 600 В действующего значения. При использовании переходника BB120 действует более низкий предел. Изолированные разъемы не имеют открытых токоведущих металлических частей.

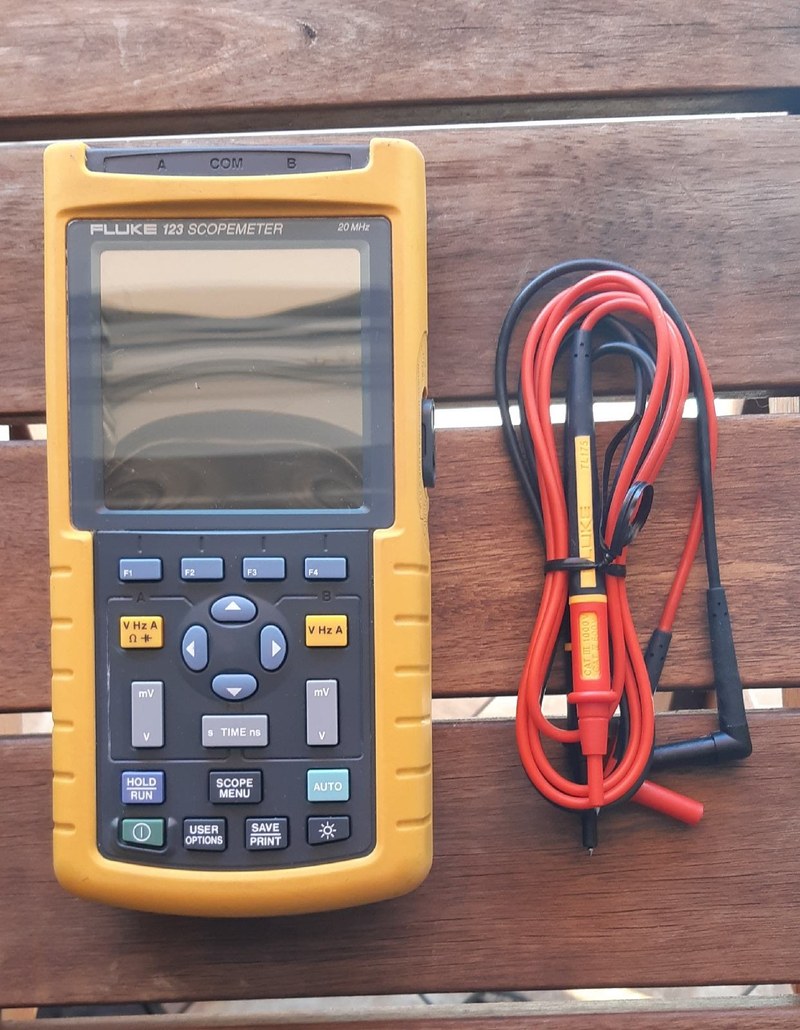

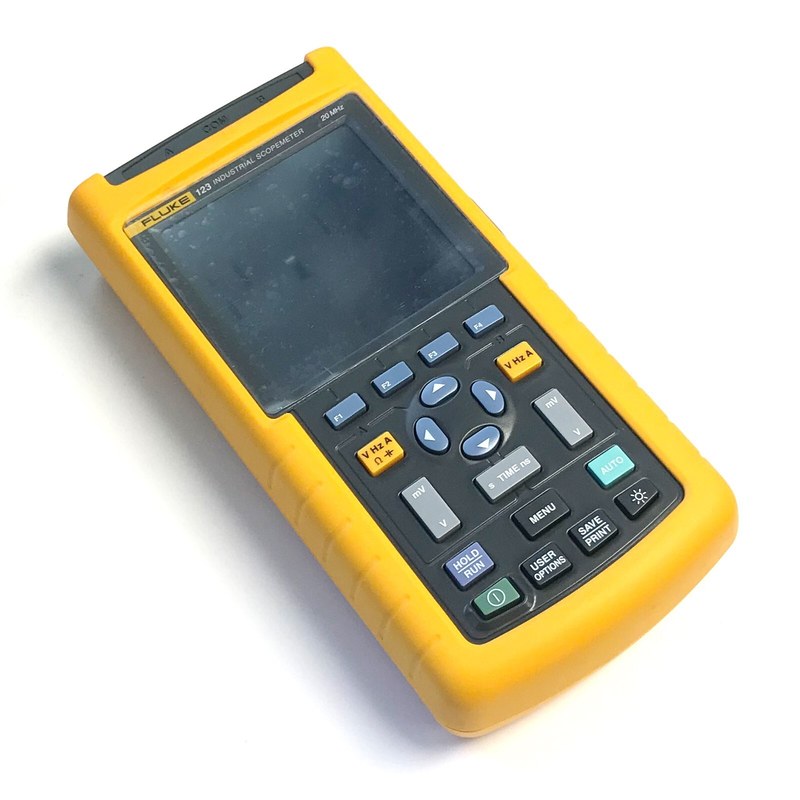

Конструктивное исполнение

ScopeMeter 123 выполнен в переносном корпусе. Органы управления расположены на лицевой панели, а экран отображает осциллограммы и числовые результаты. Это позволяет сопоставлять форму процесса с измеренными значениями без отдельного мультиметра:

• компактный корпус для переносной эксплуатации,
• изолированные измерительные разъемы,
• питание от перезаряжаемого аккумуляторного блока,
• оптически изолированный последовательный интерфейс,
• встроенная опора для установки прибора,
• масса около 1,2 кг,
• габариты приблизительно 50 × 115 × 232 мм.

Принцип работы

Входной сигнал поступает на тракт масштабирования, преобразуется в цифровую последовательность и выводится как осциллограмма. В реальном времени оба канала могут регистрироваться с частотой до 25 Мвыб/с. Для повторяющихся сигналов применяется эквивалентная дискретизация с частотой до 1,25 Гвыб/с. Вертикальный масштаб задается в вольтах на деление, временной — во времени на деление. Пользователь выбирает связь по постоянному или переменному току, источник запуска и положение сигнала. Single используется для захвата одиночного события, Normal — для повторяющихся процессов, Roll — для медленных сигналов. Система Connect-and-View анализирует входной сигнал и автоматически подбирает параметры синхронизации. Это сокращает время настройки при последовательной проверке контрольных точек с различными частотой, амплитудой и формой напряжения. При необходимости развертку, чувствительность и запуск можно корректировать вручную для исследования переходных процессов и редких импульсов.

Мультиметр и регистрация параметров

Прибор сочетает осциллограф с двухканальным цифровым мультиметром истинного среднеквадратического значения. Режим используется, когда вместе с формой сигнала требуется контролировать числовые электрические параметры. Измерения выполняются через те же входы, поэтому уменьшается количество переключений. TrendPlot предназначен для длительной регистрации изменений параметров. Режим позволяет выявлять периодические провалы питания, нестабильность выходного напряжения, дрейф сигналов и другие события, отсутствующие при кратковременной проверке. Результаты отображаются на экране и могут передаваться через изолированный интерфейс.

Области применения

Fluke ScopeMeter 123 ориентирован на техническое обслуживание и поиск неисправностей в промышленной среде, когда требуется быстро перейти от числового контроля к анализу формы сигнала:

• диагностика цепей промышленной автоматики,
• проверка источников питания и преобразователей,
• контроль сигналов датчиков и исполнительных механизмов,
• анализ управляющих импульсов,
• поиск кратковременных провалов и помех,
• проверка электромеханического оборудования,
• регистрация медленно изменяющихся параметров.

Практические преимущества

Совмещение нескольких функций в одном корпусе сокращает набор приборов для выездной диагностики. Двухканальная архитектура позволяет сравнивать сигналы в разных точках схемы, а автономное питание упрощает работу на удаленных участках установки:

• одновременное наблюдение двух сигналов,
• совмещение осциллографа, мультиметра и регистратора,
• автоматическая настройка синхронизации,
• изолированные входы для промышленных цепей,
• регистрация быстрых и медленных процессов,
• переносное исполнение для работы на объекте,
• передача данных через изолированный интерфейс.

Таким образом, Fluke ScopeMeter 123 предназначен для диагностики, где требуется сочетание визуального анализа сигнала, числового измерения и регистрации параметров. Полоса 20 МГц, два канала, дискретизация до 25 Мвыб/с, автоматическая синхронизация и изолированные входы позволяют использовать прибор для обслуживания силовых, управляющих и электронных узлов. Портативное исполнение обеспечивает работу непосредственно у оборудования, а мультиметр и TrendPlot расширяют диагностические возможности без смены измерительного средства. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы класса Fluke ScopeMeter 123.
