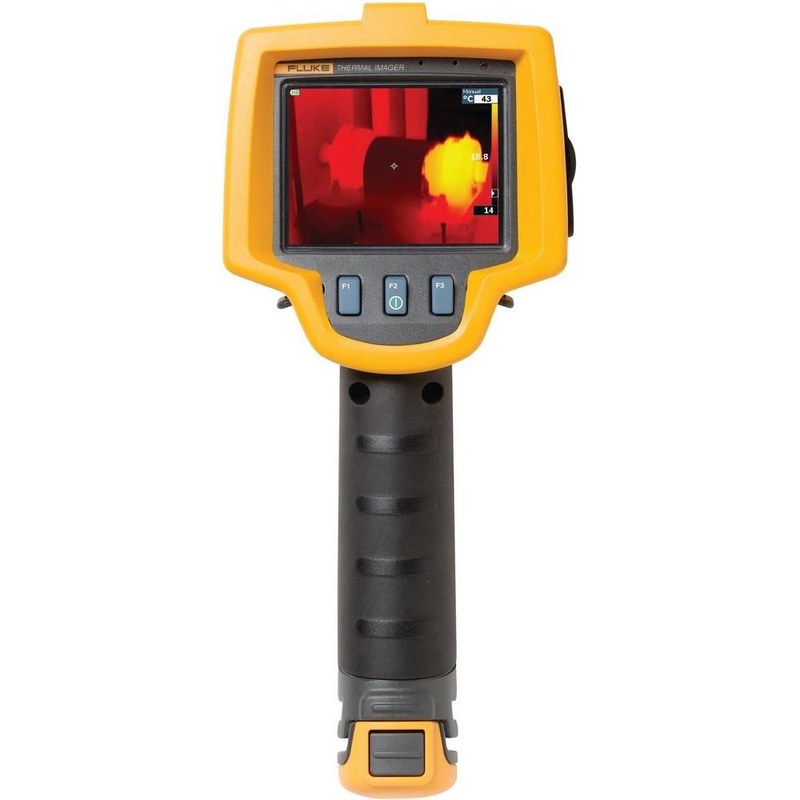

Тепловизор Fluke Ti32 для контроля электрооборудования и инженерных систем
Fluke Ti32 — переносной радиометрический тепловизор для обследования электрических установок, механических узлов, технологического оборудования и инженерной инфраструктуры. Прибор формирует температурное поле по собственному инфракрасному излучению объекта и позволяет выявлять локальный перегрев, неоднородность теплообмена, повышенные потери и отклонения теплового режима без контакта с поверхностью. Два канала облегчают локализацию дефектной зоны.
Технические характеристики
Измерительный тракт Ti32 построен на неохлаждаемом микроболометрическом детекторе. Его параметры позволяют проводить диагностику распределительных устройств, приводов, подшипниковых узлов, трубопроводов и других промышленных объектов. Основные характеристики:
- разрешение инфракрасного детектора — 320 × 240 пикселей,
- общее число измерительных элементов — 76 800,
- спектральный диапазон — 7,5–14 мкм,
- диапазон измерения температуры — от −20 до +600 C, значения ниже −10 C не калиброваны,
- погрешность — ±2 C или ±2 % при 25 C, применяется большее значение,
- температурная чувствительность NETD — не более 0,045 C, или 45 мК,
- частота обновления — 9 или 60 Гц в зависимости от исполнения,
- поле зрения стандартного объектива — 23 × 17,
- пространственное разрешение — 1,25 мрад,
- минимальная дистанция фокусировки — 15 см,
- камера видимого диапазона — 2,0 Мп,
- дисплей — 3,7 дюйма, 640 × 480 пикселей,
- степень защиты корпуса — IP54,
- рабочая температура — от −10 до +50 C,
- масса с аккумулятором — около 1,05 кг.
Конструкция и оптическая система
Корпус рассчитан на производственные условия и выдерживает падение с высоты 2 м со стандартным объективом. Защита IP54 ограничивает проникновение пыли и воздействие водяных брызг. Регулируемый ремень допускает работу правой или левой рукой, а трехкнопочное управление обеспечивает быстрый доступ к основным функциям. Фокусировка выполняется вручную с одноручным управлением Smart Focus. Для специализированных задач предусмотрены сменные объективы. Телеобъектив имеет поле зрения 11,5 × 8,7, пространственное разрешение 0,63 мрад и минимальную дистанцию фокусировки 45 см. Широкоугольный объектив формирует поле 46 × 34, имеет IFOV 2,50 мрад и фокусируется примерно с 7,5 см. Такая конфигурация позволяет работать как с удаленными компонентами, так и с крупными объектами на малой дистанции.
Принцип термографического измерения
Микроболометрическая матрица регистрирует длинноволновое инфракрасное излучение в каждой точке изображения. Сигнал преобразуется в массив температурных значений, после чего процессор формирует радиометрическую термограмму. Для количественной оценки оператор задает коэффициент излучения поверхности, температуру отраженного фона и при необходимости поправку на пропускание. Коррекция коэффициента излучения особенно важна для материалов с высокой отражательной способностью. Полированные металлы могут отражать значительную часть фонового излучения, поэтому показание без поправок способно отличаться от фактической температуры. Компенсация отраженного фона и пропускания снижает методическую составляющую погрешности при соблюдении условий измерения.
Визуализация и IR-Fusion
Ti32 поддерживает автоматическое и ручное масштабирование температурного диапазона. Минимальная температурная полоса составляет 2,5 C в ручном режиме и 5 C в автоматическом. Узкая полоса повышает контраст небольших температурных различий и облегчает обнаружение ранних признаков дефекта. Технология IR-Fusion совмещает тепловое изображение с кадром встроенной камеры и корректирует параллакс. Доступно смешение видимого и инфракрасного каналов с несколькими уровнями наложения и режим «картинка в картинке». На экране могут отображаться центральная, горячая и холодная точки, предусмотрен настраиваемый сигнал превышения температуры. Палитры включают Ironbow, Blue-Red, High Contrast, Amber, Hot Metal, градации серого и соответствующие варианты Ultra Contrast.
Регистрация данных и питание

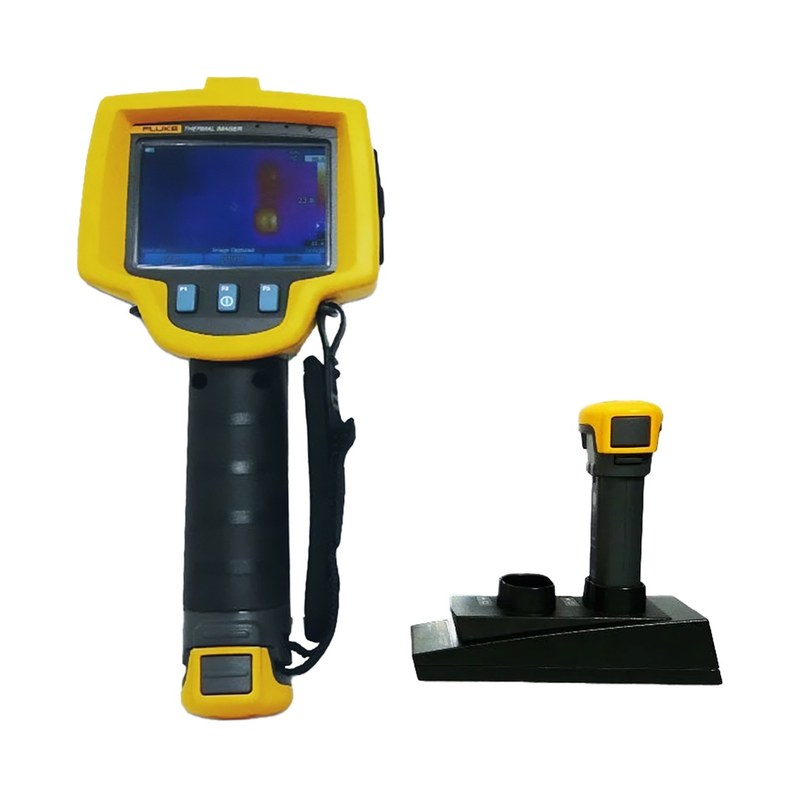

Перед сохранением снимка можно изменить палитру, уровень, температурный диапазон, режим IR-Fusion, коэффициент излучения, компенсацию отраженного фона и поправку пропускания. Радиометрический формат IS2 сохраняет температурные данные для последующего анализа. На SD-карте 2 ГБ размещается не менее 1200 радиометрических изображений с привязанными видимыми кадрами и голосовыми комментариями до 60 секунд либо около 3000 файлов BMP или JPEG. Питание организовано от сменных литий-ионных аккумуляторов. Одна батарея обеспечивает более четырех часов непрерывной работы при яркости дисплея 50 %, полная зарядка занимает около 2,5 часа. Режим сна и автоматическое отключение уменьшают расход энергии при перерывах.
Области применения
Fluke Ti32 используется для профилактической и диагностической термографии. Основные задачи:
- контроль контактных соединений, шин, автоматических выключателей и распределительных устройств,
- поиск несимметричного нагрева фаз и перегруженных электрических цепей,
- оценка температуры электродвигателей, редукторов и подшипниковых узлов,
- обнаружение локального перегрева в шкафах автоматики и силовой электроники,
- контроль теплоизоляции трубопроводов, резервуаров и технологических аппаратов,
- сравнение теплового состояния однотипного оборудования при одинаковой нагрузке,
- фиксация температурных аномалий для последующего инженерного анализа.
Таким образом, Fluke Ti32 сочетает матрицу 320 × 240, диапазон измерения до +600 C, чувствительность 45 мК, сменную оптику и совмещение видимого и инфракрасного изображения. При корректной настройке коэффициента излучения, отраженного фона и температурного диапазона прибор дает воспроизводимую термографическую информацию для контроля оборудования. Защищенное исполнение, сменные аккумуляторы и радиометрическое сохранение данных рассчитаны на регулярные обследования в производственной среде. Компания «Олниса» осуществляет поставку тепловизоров Fluke Ti32 и другого промышленного оборудования.
