Электронный контроллер холодильных установок Eliwell ID 985 LX — управление компрессором, оттайкой и вентиляторами

Eliwell ID 985 LX — электронный контроллер холодильных установок, предназначенный для комплексного управления температурным режимом в оборудовании с принудительной вентиляцией. Прибор получает информацию от температурных датчиков, сопоставляет измеренные значения с заданными параметрами и управляет исполнительными устройствами холодильного контура по запрограммированным алгоритмам. Функциональные возможности контроллера позволяют координировать работу компрессора, системы оттайки, вентиляторов испарителя и сигнальных цепей.

Технические характеристики

К основным параметрам контроллера Eliwell ID 985 LX относятся:

• бренд — Eliwell,
• категория — электронный контроллер холодильных установок,
• артикул — ID 985 LX,
• назначение — управление вентилируемыми холодильными установками,
• тип монтажа — панельный,
• размер лицевой панели — 76,4 × 35 мм,
• монтажная глубина — 59 мм,
• размер установочного отверстия — 71 × 29 мм,
• количество аналоговых входов — 3,
• поддержка Copy Card — предусмотрена,
• питание — определяется конкретной версией контроллера.

Особенности конструкции

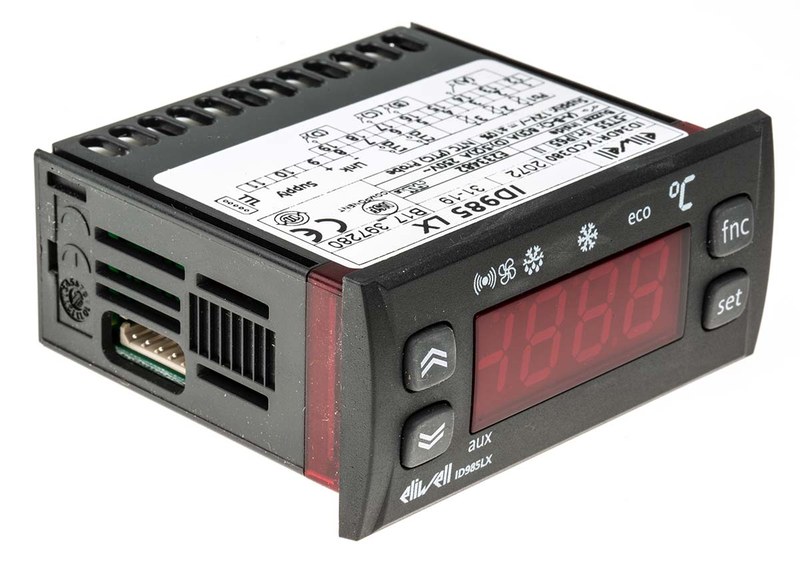

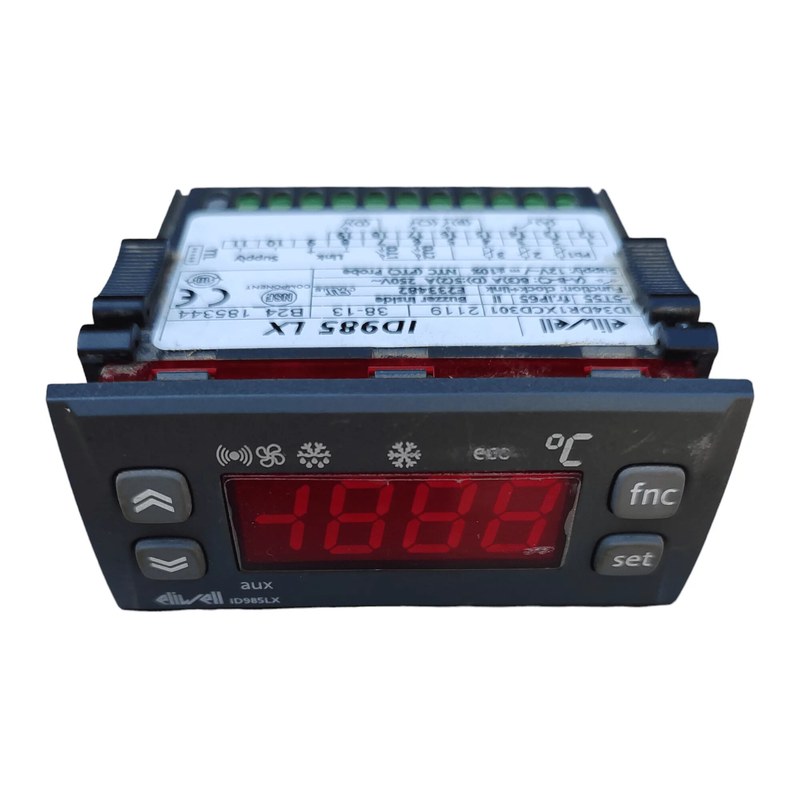

Eliwell ID 985 LX выполнен в компактном прямоугольном корпусе для установки в переднюю панель холодильного агрегата или шкафа автоматики. Корпус изготовлен из полимерного материала, а лицевая часть включает цифровой индикатор, светодиодные обозначения рабочих функций и четыре клавиши, через которые осуществляется просмотр состояния оборудования и изменение настроек. Фронтальный дисплей используется не только для отображения текущей температуры. Через него оператор получает доступ к установленной температурной точке, аварийным сообщениям, значениям датчиков и параметрам программирования. Светодиодная индикация позволяет визуально определить активность компрессора, режима оттайки, вентиляторов, аварийных функций и других назначенных выходов.

Принцип работы

После включения Eliwell ID 985 LX выполняет первоначальную проверку индикации и переходит к измерению сигналов подключенных температурных датчиков. Основной датчик передает информацию о фактической температуре контролируемого пространства. Полученное значение сравнивается с установленной пользователем температурной точкой и дифференциалом регулирования. Если температура достигает значения, при котором требуется охлаждение, контроллер формирует команду на включение компрессора. После снижения температуры до предусмотренного алгоритмом уровня релейный выход изменяет состояние и компрессор останавливается. Защитные задержки исключают слишком частые повторные пуски и позволяют учитывать эксплуатационные ограничения холодильного оборудования.

Области применения

Функциональные возможности Eliwell ID 985 LX позволяют использовать контроллер в различных холодильных установках с автоматизированным регулированием температуры. Наиболее характерными направлениями применения являются:

• промышленные холодильные установки,
• торговое холодильное оборудование,
• холодильные витрины,
• камеры хранения пищевого сырья,
• складские холодильные комплексы,
• агрегаты с электрической оттайкой,
• установки с управляемыми вентиляторами испарителя,
• холодильные системы с контролем состояния двери,
• оборудование предприятий общественного питания,
• супермаркетное холодильное оборудование,
• технологические установки с поддержанием заданной температуры.

Компания «Олниса» осуществляет поставку электронных контроллеров холодильных установок Eliwell ID 985 LX и другой аппаратуры для промышленной и коммерческой автоматизации. Заказчикам предоставляются технические консультации по типу температурных датчиков, напряжению питания, количеству входов и выходов, релейным характеристикам и интерфейсным возможностям конкретного исполнения.

Преимущества

К практическим преимуществам электронного контроллера Eliwell ID 985 LX относятся:

• комплексное управление холодильной установкой,
• контроль температуры по датчикам PTC или NTC,
• три аналоговых измерительных входа,
• два программируемых цифровых входа,
• четыре релейных канала управления,
• автоматическое управление компрессором,
• программируемая оттайка испарителя,
• контроль работы вентиляторов,
• поддержка температурной аварийной сигнализации,
• возможность контроля состояния двери,
• обработка внешних аварийных сигналов,
• настраиваемые защитные задержки компрессора,
• разрешение измерения до 0,1 °C,
• локальная цифровая индикация,
• программирование параметров с передней панели,
• поддержка Copy Card для переноса настроек,
• возможность интеграции в системы мониторинга в зависимости от исполнения,
• компактное панельное исполнение,
• применение в холодильном оборудовании различного назначения.

Таким образом, Eliwell ID 985 LX — электронный контроллер холодильных установок, объединяющий функции температурного регулирования, управления компрессором, оттайкой, вентиляторами и аварийными цепями. Наличие трех температурных входов, двух программируемых дискретных каналов и четырех релейных выходов позволяет использовать устройство как центральный элемент управления вентилируемым холодильным агрегатом.
